उत्पाद विवरण:
|
| आवेदन पत्र: | सेवा की दीर्घायु उच्च विश्वसनीयता | ओडीएम OEM: | हाँ |
|---|---|---|---|
| अनुकूलित करें: | नमूना सेवाएं प्रदान करें | नमूना: | उपलब्ध |
| तकनीकी: | कार्बन संरचना | परिचालन तापमान: | -40 ℃ ~ 200 ℃ |
| बंडल का प्रकार: | छेद के माध्यम से | मीडिया उपलब्ध: | डेटाशीट, फोटो |
| प्रमुखता देना: | एनटीसी पावर थर्मिस्टर,एनटीसी 5डी 20 थर्मिस्टर,एनटीसी 5डी20 |
||

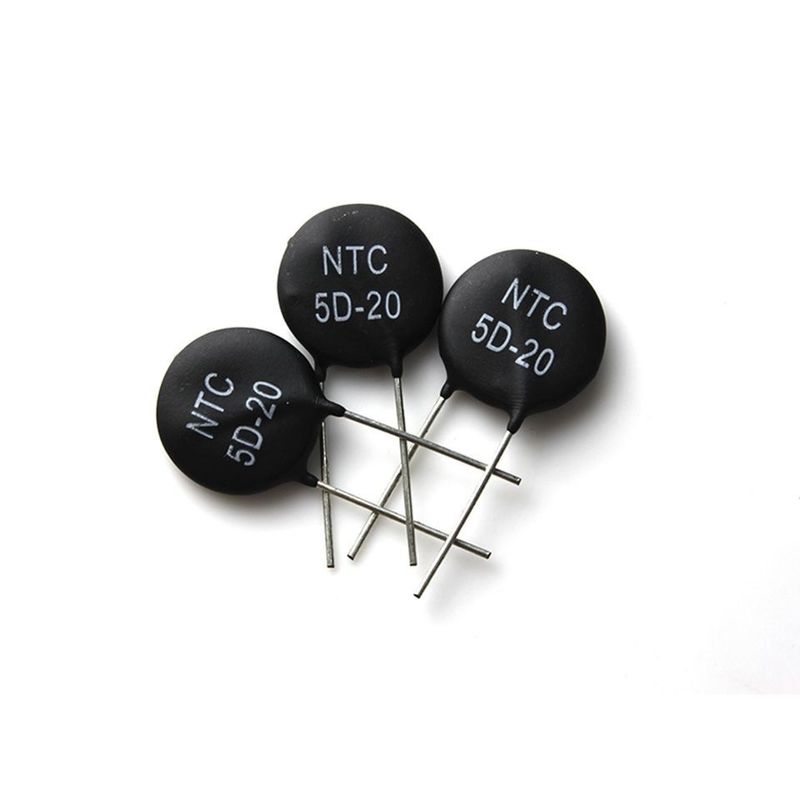

फास्ट रिस्पांस स्पीड 5D20 NTC थर्मल रेसिस्टर सेवा उच्च विश्वसनीयता की दीर्घायु
विवरण:
एमएफ72 पावर एनटीसी थर्मिस्टर एक प्रकार का अर्धचालक सिरेमिक तत्व है जो ज्यादातर संक्रमण धातु ऑक्साइड सामग्री से बना है, और नकारात्मक तापमान थर्मिस्टर्स से संबंधित है।जब आप एक बिजली के उपकरण पर ट्यून करते हैं, तो पावर सर्किट के साथ श्रृंखला में जुड़े एक पावर एनटीसी थर्मिस्टर द्वारा सर्ज करंट को नियंत्रित किया जा सकता है। करंट की निरंतर क्रिया के कारण, पावर एनटीसी थर्मिस्टर का तापमान बढ़ रहा है, प्रतिरोध तेजी से एक छोटे से गिर जाएगा मान, खपत की गई शक्ति को अनदेखा किया जा सकता है।तो यह सामान्य ऑपरेटिंग करंट को प्रभावित नहीं कर सकता है।इसलिए, बिजली के उपकरणों को विनाश से बचाने के लिए बिजली के एनटीसी थर्मिस्टर का उपयोग सर्ज करंट को रोकने के लिए सबसे प्रभावी और सबसे संक्षिप्त उपाय है।
मुख्य फायदा
थर्मिस्टर की मुख्य विशेषता इसकी उच्च संवेदनशीलता है।प्रतिरोध का इसका तापमान गुणांक धातु के 10-100 गुना है।यह 10-6 डिग्री सेल्सियस के तापमान परिवर्तन का पता लगा सकता है;कामकाजी तापमान सीमा विस्तृत है, सामान्य तापमान डिवाइस -55 डिग्री सेल्सियस ~ 315 डिग्री सेल्सियस के लिए उपयुक्त है, उच्च तापमान डिवाइस 315 डिग्री सेल्सियस (2000 डिग्री सेल्सियस से पहले) के तापमान के लिए उपयुक्त है, और कम तापमान डिवाइस उपयुक्त है - 273 डिग्री सेल्सियस ~ 55 डिग्री सेल्सियस;छोटे आकार, मानव शरीर में रिक्तियों, गुहाओं और रक्त वाहिकाओं के तापमान को माप सकते हैं, जिसे अन्य थर्मामीटरों द्वारा नहीं मापा जा सकता है;प्रयोग करने में आसान, प्रतिरोध मान 0.1 ~ 100kΩ की सीमा में है;उनके बीच कोई विकल्प;जटिल आकार, बड़े पैमाने पर उत्पादन में प्रक्रिया करना आसान;अच्छी स्थिरता, मजबूत अधिभार क्षमता।
अनुप्रयोग
आवरण बिजली-आपूर्ति, स्विच बिजली, अप बिजली
इलेक्ट्रॉनिक ऊर्जा बचत लैंप, इलेक्ट्रॉनिक गिट्टी और सभी प्रकार के इलेक्ट्रिक हीटर
सभी प्रकार के आरटी, डिस्प्ले
बल्ब और अन्य प्रकाश लैंप
| आदर्श | रेटेड शून्य शक्ति | अधिकतम स्थिर राज्य वर्तमान (ए) | अवशिष्ट प्रतिरोध (Ω) | बी 25/85 (क) | थेमल समय लगातार | अपव्यय |
| 1.3डी-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5डी-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5डी-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3डी-13 | 3 | 6 | 0.145 | 2700 | ||
| 4डी-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7घ-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5डी-13 | 5 | 5 | 0.15 | 2800 | ||
| 6डी-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8डी-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7घ-13 | 7 | 4 | 0.232 | 3000 | ||
| 8डी-13 | 8 | 4 | 0.275 | 3000 | ||
| 10डी-13 | 10 | 4 | 0.272 | 3000 | ||
| 12डी-13 | 12 | 3 | 0.483 | 3000 | ||
| 15डी-13 | 15 | 3 | 0.488 | 3100 | ||
| 16डी-13 | 16 | 3 | 0.454 | 3100 | ||
| 18घ-13 | 18 | 3 | 0.511 | 3200 | ||
| 20डी-13 | 20 | 3 | 0.568 | 3200 | ||
| 22घ-13 | 22 | 3 | 0.581 | 3200 | ||
| 25घ-13 | 25 | 2 | 0.625 | 3200 | ||
| 30घ-13 | 30 | 2 | 0.696 | 3200 | ||
| 33घ-13 | 33 | 2 | 0.765 | 3200 | ||
| 47घ-13 | 47 | 2 | 1.091 | 3200 | ||
| 50डी-13 | 50 | 2 | 1.161 | 3200 |
तकनीकी विनिर्देश
शरीर व्यास Φ40mm
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| एमएफ73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| एमएफ73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| एमएफ73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| एमएफ73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| एमएफ73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
शरीर का व्यास Φ45 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| एमएफ73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| एमएफ73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| एमएफ73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| एमएफ73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
शरीर का व्यास Φ50 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| एमएफ73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| एमएफ73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| एमएफ73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| एमएफ73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| एमएफ73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| एमएफ73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
उत्पाद प्रक्रिया
