उत्पाद विवरण:
|
| नाम: | सरफेस माउंट एनटीसी थर्मिस्टर | आवेदन पत्र: | उच्च विश्वसनीयता |
|---|---|---|---|
| ओडीएम OEM: | हाँ | परिचालन तापमान: | -40 ℃ ~ 200 ℃ |
| नमूना: | उपलब्ध | तकनीकी: | कार्बन संरचना |
| बंडल का प्रकार: | छेद के माध्यम से | मीडिया उपलब्ध: | डेटाशीट, फोटो |
| प्रमुखता देना: | 25D15 SMD NTC थर्मिस्टर,SMD NTC थर्मिस्टर छोटा आकार,NTC SMD थर्मिस्टर |
||

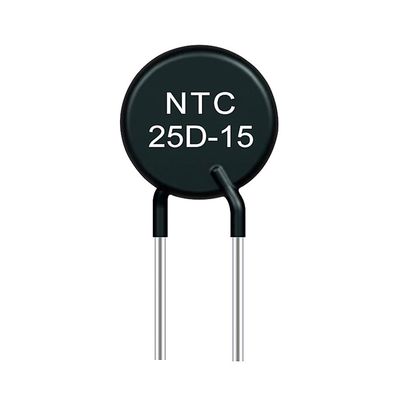

लंबे जीवन और उच्च विश्वसनीयता 25D15 एनटीसी थर्मल रोकनेवाला सर्ज करंट को दबाने की मजबूत क्षमता
मुख्य फायदा
1. छोटे आकार, कोई लीड नहीं, तेज प्रतिक्रिया गति, इलेक्ट्रॉनिक उपकरणों द्वारा कब्जा कर लिया गया छोटा स्थान,
2. तीन-परत इलेक्ट्रोप्लेटिंग प्रक्रिया का उपयोग करते हुए, इसमें उत्कृष्ट सोल्डरेबिलिटी और सोल्डर प्रतिरोध है, जो वेव सोल्डरिंग और रिफ्लो सोल्डरिंग के लिए उपयुक्त है, और उच्च गति, उच्च घनत्व सतह माउंट के लिए उपयुक्त है।
अनुप्रयोग:
के बिजली सर्किट में स्थापित किया जा सकता है:
• बिजली की आपूर्ति और इनवर्टर
• बिना अवरोध के साथ बिजली की आपूर्ति
• ऊर्जा बचत लैंप
• इलेक्ट्रॉनिक गिट्टी
• विभिन्न प्रकार के लैम्पों का रेशा संरक्षण
• कुछ प्रकार के हीटर
• उच्च पावर सर्किट के लिए MF73 के बारे में पूछें
और एमएफ74 सीरीज सर्ज सप्रेसर्स।
| आदर्श | रेटेड शून्य शक्ति | अधिकतम स्थिर राज्य वर्तमान (ए) | अवशिष्ट प्रतिरोध (Ω) | बी 25/85 (क) | थेमल समय लगातार | अपव्यय |
| 1.3डी-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5डी-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5डी-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3डी-13 | 3 | 6 | 0.145 | 2700 | ||
| 4डी-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7घ-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5डी-13 | 5 | 5 | 0.15 | 2800 | ||
| 6डी-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8डी-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7घ-13 | 7 | 4 | 0.232 | 3000 | ||
| 8डी-13 | 8 | 4 | 0.275 | 3000 | ||
| 10डी-13 | 10 | 4 | 0.272 | 3000 | ||
| 12डी-13 | 12 | 3 | 0.483 | 3000 | ||
| 15डी-13 | 15 | 3 | 0.488 | 3100 | ||
| 16डी-13 | 16 | 3 | 0.454 | 3100 | ||
| 18घ-13 | 18 | 3 | 0.511 | 3200 | ||
| 20डी-13 | 20 | 3 | 0.568 | 3200 | ||
| 22घ-13 | 22 | 3 | 0.581 | 3200 | ||
| 25घ-13 | 25 | 2 | 0.625 | 3200 | ||
| 30घ-13 | 30 | 2 | 0.696 | 3200 | ||
| 33घ-13 | 33 | 2 | 0.765 | 3200 | ||
| 47घ-13 | 47 | 2 | 1.091 | 3200 | ||
| 50डी-13 | 50 | 2 | 1.161 | 3200 |
तकनीकी विनिर्देश
शरीर व्यास Φ40mm
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| एमएफ73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| एमएफ73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| एमएफ73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| एमएफ73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| एमएफ73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
शरीर का व्यास Φ45 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| एमएफ73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| एमएफ73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| एमएफ73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| एमएफ73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
शरीर का व्यास Φ50 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| एमएफ73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| एमएफ73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| एमएफ73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| एमएफ73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| एमएफ73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| एमएफ73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
उत्पाद प्रक्रिया
एनटीसी थर्मिस्टर के उपयोग के लिए सावधानियां
1. एनटीसी थर्मिस्टर के कार्य तापमान पर ध्यान दें।
ऑपरेटिंग तापमान रेंज के बाहर एनटीसी थर्मिस्टर्स का उपयोग न करें।φ5, φ7, φ9, φ11 श्रृंखला का ऑपरेटिंग तापमान -40 ~ + 150 डिग्री सेल्सियस है;φ13, φ15, φ20 श्रृंखला का ऑपरेटिंग तापमान -40 ~ + 200 डिग्री सेल्सियस है।
2. कृपया रेटेड पावर की स्थिति के तहत एनटीसी थर्मास्टर का उपयोग करने पर ध्यान दें।
प्रत्येक विनिर्देश की अधिकतम रेटेड शक्ति है: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W।
3. उच्च तापमान और उच्च आर्द्रता वाले वातावरण में उपयोग के लिए सावधानियां।
यदि थर्मिस्टर को उच्च तापमान, उच्च आर्द्रता वाले वातावरण में उपयोग करने की आवश्यकता होती है, तो एक म्यान-प्रकार के थर्मिस्टर का उपयोग करें, और पर्यावरण (पानी, नमी) के बंद हिस्से को उजागर करने के लिए एक सुरक्षात्मक म्यान का उपयोग करें, और इसका उद्घाटन भाग म्यान सीधे पानी और भाप से संपर्क नहीं करेगा।
4. हानिकारक गैस और तरल वातावरण में इस्तेमाल नहीं किया जा सकता।
संक्षारक गैस वातावरण या ऐसे वातावरण में इसका उपयोग न करें जहां यह इलेक्ट्रोलाइट्स, खारे पानी, एसिड, क्षार, या कार्बनिक सॉल्वैंट्स के संपर्क में आएगा।
5. तारों को सुरक्षित रखें।
तार को अत्यधिक न खींचे और न मोड़ें, और अत्यधिक कंपन, झटके और दबाव न डालें।
6. इलेक्ट्रॉनिक उपकरणों को गर्म करने से दूर रखें।
ऐसे इलेक्ट्रॉनिक उपकरणों को स्थापित करने से बचें जो बिजली प्रकार के एनटीसी थर्मिस्टर के आसपास गर्म होते हैं।बेंट लेग के ऊपरी भाग पर उच्च लीड वाले उत्पादों का उपयोग करने की अनुशंसा की जाती है।
