उत्पाद विवरण:
|
| आवेदन पत्र: | छोटे आकार, उच्च शक्ति, वर्तमान वृद्धि को दबाने की मजबूत क्षमता | ओडीएम OEM: | हाँ |
|---|---|---|---|
| परिचालन तापमान: | -40 ℃ ~ 200 ℃ | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| नमूना: | उपलब्ध | तकनीकी: | कार्बन संरचना |
| बंडल का प्रकार: | छेद के माध्यम से | प्रदायक प्रकार: | मूल निर्माता, ओडीएम |
| प्रमुखता देना: | छोटे आकार का NTC थर्मल रेज़िस्टर,30D15 NTC थर्मल रेज़िस्टर,NTC टाइप थर्मिस्टर |
||

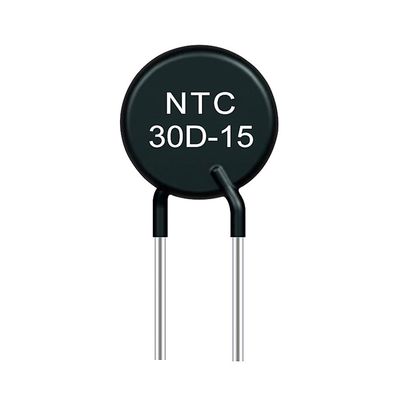

छोटे आकार के 30D15 NTC थर्मल रेसिस्टर में उत्कृष्ट सोल्डरेबिलिटी और सोल्डर प्रतिरोध है
एनटीसी एक नकारात्मक तापमान गुणांक वाली थर्मिस्टर घटनाएं और सामग्रियां हैं, जहां बढ़ते तापमान के साथ प्रतिरोध तेजी से घटता है।सामग्री एक अर्धचालक सिरेमिक है, जो पूरी तरह से मिश्रण, मोल्डिंग और सिंटरिंग के बाद दो या दो से अधिक धातु ऑक्साइड जैसे मैंगनीज, तांबा, सिलिकॉन, कोबाल्ट, लोहा, निकल, जस्ता आदि से बना है।इसे नकारात्मक तापमान गुणांक वाले थर्मिस्टर में बनाया जा सकता है।इसकी प्रतिरोधकता और सामग्री स्थिरांक भौतिक संरचना, सिंटरिंग वातावरण, सिंटरिंग तापमान और संरचनात्मक स्थिति के साथ भिन्न होते हैं।वर्तमान में गैर-ऑक्साइड एनटीसी थर्मिस्टर सामग्री जैसे सिलिकॉन कार्बाइड, टिन सेलेनाइड और टैंटलम नाइट्राइड हैं।एनटीसी थर्मिस्टर का विकास एक लंबी प्रक्रिया से गुजरा है।1834 में, वैज्ञानिकों ने पहली बार सिल्वर सल्फाइड के नकारात्मक तापमान गुणांक की खोज की।1930 में, वैज्ञानिकों ने पता लगाया कि क्यूप्रस ऑक्साइड और कॉपर ऑक्साइड में भी एक नकारात्मक तापमान गुणांक होता है, और इसे विमानन उपकरणों के तापमान क्षतिपूर्ति सर्किट में सफलतापूर्वक लागू किया जाता है।इसके बाद, ट्रांजिस्टर प्रौद्योगिकी के निरंतर विकास के कारण थर्मिस्टर्स पर शोध में भी काफी प्रगति हुई है।एनटीसी थर्मिस्टर्स 1960 में विकसित किए गए थे और तापमान माप, तापमान नियंत्रण और तापमान मुआवजे के क्षेत्र में व्यापक रूप से उपयोग किए जाते हैं।इसकी माप सीमा आम तौर पर -10°C से +300°C तक होती है, जो -200°C से +10°C तक भी शुरू होती है
मुख्य फायदा
1. छोटे आकार, कोई लीड नहीं, तेज प्रतिक्रिया गति, इलेक्ट्रॉनिक उपकरणों द्वारा कब्जा कर लिया गया छोटा स्थान,
2. तीन-परत इलेक्ट्रोप्लेटिंग प्रक्रिया का उपयोग करते हुए, इसमें उत्कृष्ट सोल्डरेबिलिटी और सोल्डर प्रतिरोध है, जो वेव सोल्डरिंग और रिफ्लो सोल्डरिंग के लिए उपयुक्त है, और उच्च गति, उच्च घनत्व सतह माउंट के लिए उपयुक्त है।
| आदर्श | रेटेड शून्य शक्ति | अधिकतम स्थिर राज्य वर्तमान (ए) | अवशिष्ट प्रतिरोध (Ω) | बी 25/85 (क) | थेमल समय लगातार | अपव्यय |
| 1.3डी-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5डी-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5डी-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3डी-13 | 3 | 6 | 0.145 | 2700 | ||
| 4डी-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7घ-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5डी-13 | 5 | 5 | 0.15 | 2800 | ||
| 6डी-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8डी-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7घ-13 | 7 | 4 | 0.232 | 3000 | ||
| 8डी-13 | 8 | 4 | 0.275 | 3000 | ||
| 10डी-13 | 10 | 4 | 0.272 | 3000 | ||
| 12डी-13 | 12 | 3 | 0.483 | 3000 | ||
| 15डी-13 | 15 | 3 | 0.488 | 3100 | ||
| 16डी-13 | 16 | 3 | 0.454 | 3100 | ||
| 18घ-13 | 18 | 3 | 0.511 | 3200 | ||
| 20डी-13 | 20 | 3 | 0.568 | 3200 | ||
| 22घ-13 | 22 | 3 | 0.581 | 3200 | ||
| 25घ-13 | 25 | 2 | 0.625 | 3200 | ||
| 30घ-13 | 30 | 2 | 0.696 | 3200 | ||
| 33घ-13 | 33 | 2 | 0.765 | 3200 | ||
| 47घ-13 | 47 | 2 | 1.091 | 3200 | ||
| 50डी-13 | 50 | 2 | 1.161 | 3200 |
तकनीकी विनिर्देश
शरीर व्यास Φ40mm
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| एमएफ73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| एमएफ73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| एमएफ73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| एमएफ73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| एमएफ73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
शरीर का व्यास Φ45 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| एमएफ73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| एमएफ73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| एमएफ73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| एमएफ73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
शरीर का व्यास Φ50 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| एमएफ73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| एमएफ73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| एमएफ73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| एमएफ73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| एमएफ73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| एमएफ73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
उत्पाद प्रक्रिया
