उत्पाद विवरण:
|
| भ्रूण: | Capacifance की लंबी स्थिरता | समाई:: | 2.2यूएफ |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | सामग्री: | मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म |
| आवेदन पत्र: | सामान्य उद्देश्य | कीवर्ड: | X2 सुरक्षा संधारित्र |
| प्रमुखता देना: | 2.2 यूएफ कैपेसिटर,कैपेसिटर 2.2 यूएफ,मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म कैपेसिटर |
||

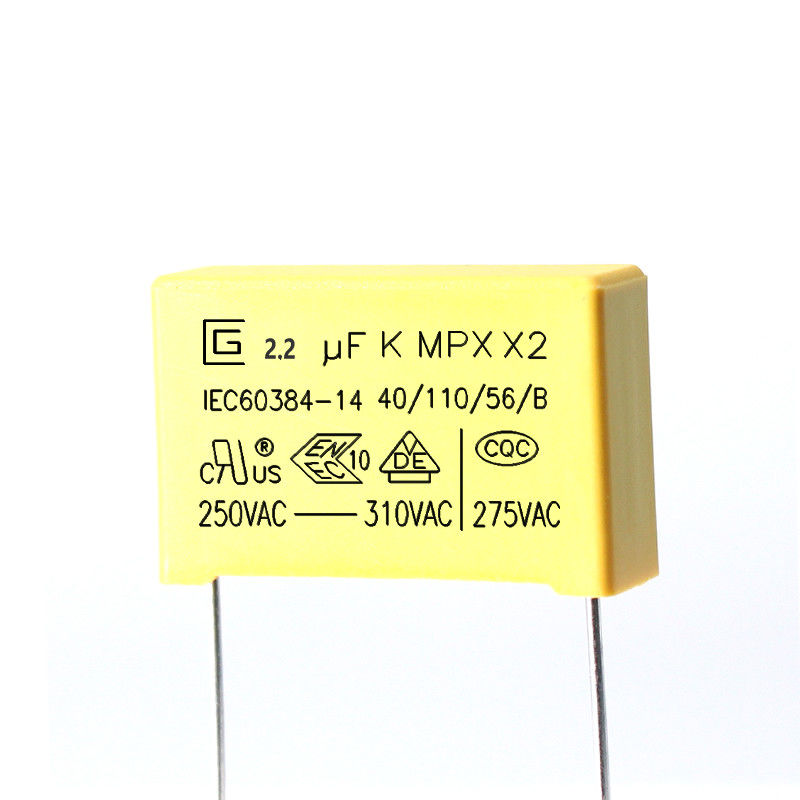

Capacifance 2.2uf 185K 225VAC X2 सेफ्टी मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म की लंबी स्थिरता
सुरक्षा X2 कैपेसिटर एक प्रकार के सुरक्षा कैपेसिटर हैं।ऐसे अवसरों में सुरक्षा कैपेसिटर का उपयोग किया जाता है, यानी कैपेसिटर के विफल होने के बाद, यह बिजली के झटके का कारण नहीं बनेगा और व्यक्तिगत सुरक्षा को खतरे में नहीं डालेगा।
1. X2 सुरक्षा संधारित्र की मुख्य संरचना।
यह धातुयुक्त पॉलीप्रोपाइलीन फिल्म गैर-आगमनात्मक संरचना घुमावदार से बना है, जिसमें टिनडेड कॉपर क्लैड स्टील वायर, प्लास्टिक शेल और फ्लेम रिटार्डेंट एपॉक्सी राल पैकेज का उपयोग किया गया है।
पॉलीप्रोपाइलीन फिल्म का उपयोग ढांकता हुआ के रूप में किया जाता है, और सतह पर जस्ता-एल्यूमीनियम धातु की परत इलेक्ट्रोड के रूप में वैक्यूम-वाष्पीकृत होती है।यह घुमावदार और अन्य प्रक्रियाओं द्वारा निर्मित होता है।बाहरी (पीबीटी) लौ-प्रतिरोधी प्लास्टिक खोल के साथ पैक किया गया है और इपॉक्सी राल के साथ पॉट किया गया है।उपस्थिति डिजाइन कॉम्पैक्ट है और उच्च घनत्व अवसर स्थापना के लिए उपयुक्त है।
फिल्म कैपेसिटर की X2 श्रृंखला मुख्य रूप से बिजली इनपुट के एल / एन को जोड़कर ईएमआई दमन के लिए उपयोग की जाती है, और इनपुट पोर्ट के साथ समानांतर में उपयोग की जाती है।फायदे इस प्रकार हैं:
1. यह संधारित्र बहुत स्थिर है, समय और स्थिरता के साथ थोड़ा बदलाव के साथ, इसलिए इनपुट पर्यावरणीय कारकों से आसानी से प्रभावित नहीं होता है।
2. अन्य प्रकार के सिरेमिक कैपेसिटर के विपरीत, फिल्म कैपेसिटर का समाई वोल्टेज से कम प्रभावित होता है।एक X7R सिरेमिक कैपेसिटर में लागू वोल्टेज के 0V और 50% के बीच 40% का समाई परिवर्तन होता है।
3. अधिकांश प्रकार के कैपेसिटर के विपरीत, फिल्म कैपेसिटर में बहुत कम अपव्यय कारक होता है।इसका मतलब यह है कि जब फिल्म कैपेसिटर के माध्यम से एसी करंट प्रवाहित होता है तो बहुत कम गर्मी उत्पन्न होती है।X7R कैपेसिटर अपने माध्यम से बहने वाले करंट के 10% को गर्मी में परिवर्तित करता है, जबकि फिल्म कैपेसिटर 0.1% से कम है।
X2 सेफ्टी कैपेसिटर.pdf
अंकन
1. सीगू लोगो:
2. समाई: (104K, 0.1μF)
3. समाई सहिष्णुता: (के) ± 10%
4. रेटेड वोल्टेज: 250,275,300,305,310VAC 5. उत्पाद वर्ग: X2
6. उत्पाद का प्रकार: एमपीएक्स
7. जलवायु श्रेणी: 40/110/56
8. निष्क्रिय ज्वलनशीलता वर्ग: बी
9. चीन अनुमोदन चिह्न: सीक्यूसी
10. जर्मनी अनुमोदन चिह्न: VDE
11. ENEC अनुमोदन चिह्न: ENEC
12. अमेरिकी अनुमोदन चिह्न: सीयूएल
13. अनुमोदन मानक: IEC60384-14
|
नहीं। |
मुख्य सामग्री |
विनिर्देश |
टिप्पणी |
|
1 |
मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म |
MPPZAH या MPPA (5 ~ 12μm) |
--- |
|
2 |
जेएन, एसएन लाइन |
Zn या Zn और Sn मिश्र धातु |
--- |
|
3 |
टर्मिनल |
क्यू (तांबे के तार) (Φ0.55 या 0.75 मिमी) |
± 0.05 मिमी |
|
4 |
मुहरबंद सामग्री |
एपॉक्सी रेजि़न |
UL94-V0 |
|
5 |
प्लास्टिक की पेटी |
पीबीटी |
UL94-V0 |
विशेषताएं
1. यह विशेष रूप से 100Vac-240Vac मुख्य, यानी कैपेसिटिव डिवाइडर के साथ सीरियल में अनुप्रयोगों के लिए डिज़ाइन किया गया है, उदाहरण के लिए, ऊर्जा मीटर, एलईडी ड्राइवर इत्यादि।
2. धातुकृत पॉलीप्रोपाइलीन फिल्म
3. अच्छा स्व-उपचार गुण, वृद्धि वोल्टेज पर जोर देने के साथ
4. क्षमता की लंबी स्थिरता
5. नम वातावरण में अच्छे गुण
6. उत्कृष्ट सक्रिय और निष्क्रिय लौ प्रतिरोधी क्षमता
निर्माण और उत्पादों की मुख्य सामग्री
निर्दिष्टीकरण (आईईसी 60384-14)
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| समाई | निर्दिष्ट सहिष्णुता के भीतर | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| अपव्यय कारक | 0.001 (0.1%) मैक्स। | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| वोल्टेज प्रमाण | कोई असामान्यता नहीं होगी | टर्मिनलों के बीच 4.3UR (Vdc) 60sec का परीक्षण। |
| टर्मिनल और बाड़े के बीच UR×200%+1500Vac, 60sec। | ||
| इन्सुलेशन प्रतिरोध | CR ≤ 0.33μF IR ≥ 15,000MΩ CR > 0.33μF IR ≥6,000s | 100±15Vdc, 60sec / 25℃ |
| समाप्ति की मजबूती | कोई तार टूटना नहीं और संधारित्र का कोई नुकसान नहीं |
टर्मिनल लोड फोर्स की टेंस स्ट्रेंथ: 1.0 किग्रा |
|
टर्मिनल लोड फोर्स की बेंडिंग स्ट्रेंथ: 0.5 किग्रा |
||
| टांका लगाने वाली गर्मी का प्रतिरोध |
(1) दिखावट: कोई दृश्य क्षति नहीं |
सोल्डर तापमान: 260 ± 5 ℃ |
| मिलाप की | सतह टिनिंग का 95% |
सोल्डर तापमान: 260 ± 5 ℃ |
| तापमान का तेजी से परिवर्तन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी। |
निचली श्रेणी का तापमान: -40 ℃ |
| कंपन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी |
फ़्रीक्वेंसी रेंज: 10~55Hz |
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| जलवायु अनुक्रम |
(1) दिखावट: कोई दृश्य क्षति नहीं |
सूखी गर्मी |
|
सर्दी |
||
| नम गर्मी स्थिर अवस्था |
(1) दिखावट: कोई दृश्य क्षति नहीं |
+ 40 डिग्री सेल्सियस और 93% आरएच, 56 दिन |
| चार्ज और डिस्चार्ज |
(1) दिखावट: कोई दृश्य क्षति नहीं |
टेस्ट वोल्टेज: √2 x यूआरवीएसी 50 हर्ट्ज |
| सहनशीलता |
(1) दिखावट: कोई दृश्य क्षति नहीं |
1.25 x यूआर वीएसी 50 हर्ट्ज, हर घंटे में एक बार |
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
पर्यावरण की आवश्यकता
1 RoHS की आवश्यकता का अनुपालन।
2 पहुंच की आवश्यकता का अनुपालन।
3 हलोजन के बिना (आवश्यकतानुसार)।
4 कृपया किसी तीसरे पक्ष द्वारा रोह और रीच के टेस्ट रिप्रोट के लिए अटैचमेंट 2 देखें
गुणवत्ता नियंत्रण
उत्पाद संरचना
ऐसे अवसरों में सुरक्षा कैपेसिटर का उपयोग किया जाता है, यानी कैपेसिटर के विफल होने के बाद, यह बिजली के झटके का कारण नहीं बनेगा और व्यक्तिगत सुरक्षा को खतरे में नहीं डालेगा।
इसमें दो प्रकार के X कैपेसिटर और Y कैपेसिटर शामिल हैं।X कैपेसिटर पावर लाइन (LN) की दो लाइनों के बीच जुड़े कैपेसिटर हैं।आम तौर पर, मेटल फिल्म कैपेसिटर का उपयोग किया जाता है, क्योंकि मेटलाइज्ड फिल्म कैपेसिटर आकार में बड़े होते हैं, लेकिन वे तात्कालिक चार्जिंग और डिस्चार्जिंग की अनुमति देते हैं।करंट भी बहुत बड़ा है, और इसका आंतरिक प्रतिरोध तदनुसार छोटा है।साधारण कैपेसिटर में बहुत कम तरंग वर्तमान संकेतक और उच्च गतिशील आंतरिक प्रतिरोध होता है।एक्स कैपेसिटर को एक साधारण कैपेसिटर के साथ बदलना, कैपेसिटर के अलावा वोल्टेज का सामना करना पड़ सकता है जो मानक को पूरा नहीं कर सकता है, रिपल करंट इंडेक्स भी आवश्यकताओं को पूरा करना मुश्किल है।मेटालाइज्ड फिल्म कैपेसिटर में उपयोग की जाने वाली फिल्मों में पॉलीथीन, पॉलीप्रोपाइलीन, पॉली कार्बोनेट इत्यादि शामिल हैं, और घाव के प्रकार के अलावा टुकड़े टुकड़े भी हैं।इस प्रकार के मेटालाइज्ड फिल्म कैपेसिटर में एक तथाकथित सेल्फ हीलिंग एक्शन होता है, यानी अगर इलेक्ट्रिकल इंटरफेस की नाजुकता के कारण इलेक्ट्रोड का एक छोटा हिस्सा शॉर्ट-सर्किट हो जाता है, तो शॉर्ट-सर्कुलेटेड हिस्से के चारों ओर इलेक्ट्रोड मेटल के कारण होगा उस समय संधारित्र द्वारा किए गए इलेक्ट्रोस्टैटिक ऊर्जा या शॉर्ट-सर्किट करंट, यह इन्सुलेशन को बहाल करने के लिए पिघलने और वाष्पीकरण के एक बड़े क्षेत्र का कारण बनेगा, जिससे संधारित्र फिर से संधारित्र की भूमिका में वापस आ जाएगा;वाई कैपेसिटर क्रमशः पावर लाइन और ग्राउंड (एलई, एनई) कैपेसिटेंस की दो लाइनों के बीच जुड़ा हुआ है, आम तौर पर जोड़े में दिखाई देता है।लीकेज करंट की सीमा के आधार पर, Y कैपेसिटर का मान बहुत बड़ा नहीं होना चाहिए।आम तौर पर, एक्स कैपेसिटर यूएफ स्तर होता है, और वाई कैपेसिटर एनएफ स्तर होता है।X कैपेसिटर डिफरेंशियल मोड इंटरफेरेंस को दबाता है, और Y कैपेसिटर कॉमन मोड इंटरफेरेंस को दबाता है।
