| भ्रूण: | उच्च नमी-प्रतिरोध | समाई:: | 0.22यूएफ |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | परिचालन तापमान: | -40 ℃ ~ + 110 ℃ |
| आवेदन पत्र:: | बिजली की आपूर्ति | मीडिया उपलब्ध: | डेटाशीट, फोटो |
| प्रमुखता देना: | 224k कैपेसिटर,0.22 UF कैपेसिटर 275VAC |
||

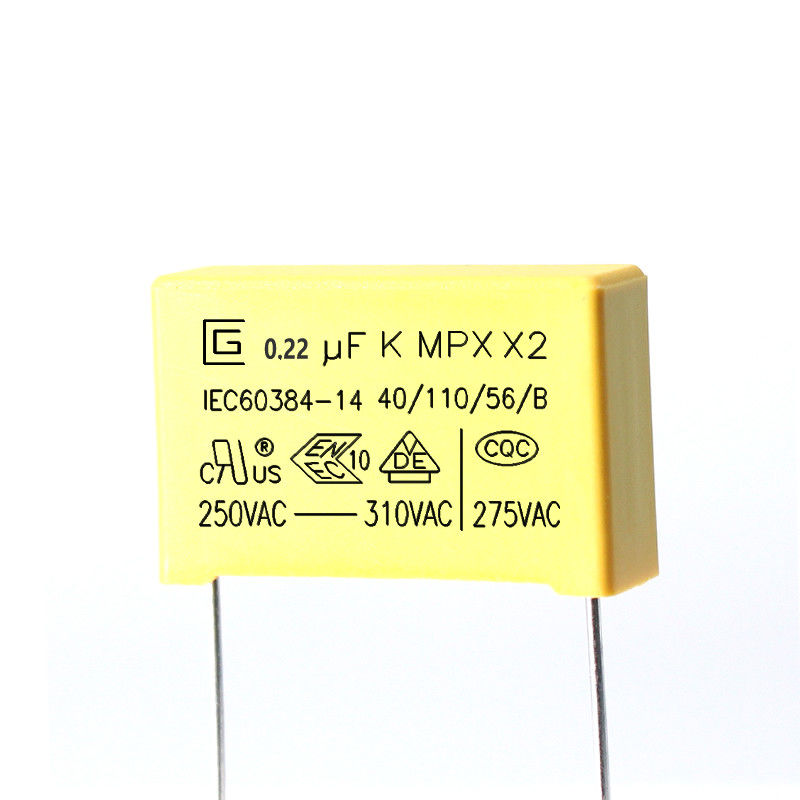

ज्वाला मंदक प्रकार 0.22uf 224K 275VAC X2 सुरक्षा संधारित्र उच्च नमी-प्रतिरोध
मानक संदर्भ
GB-T2693-2001 (IDT IEC 60384-1-2008) इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए निश्चित कैपेसिटर - भाग 1: सामान्य विनिर्देश
GB-T14472-1988 इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए फिक्स्ड कैपेसिटर - भाग 16: अनुभागीय विनिर्देश: फिक्स्ड मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म डीसी कैपेसिटर
IEC-60384-14-2005 इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए फिक्स्ड कैपेसिटर - भाग 16: अनुभागीय विनिर्देश: फिक्स्ड मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म डीसी कैपेसिटर
GB-T 2828.1-2003 विशेषताओं द्वारा निरीक्षण के लिए नमूनाकरण प्रक्रियाएं - भाग 1: लॉट-बाय-लॉट निरीक्षण के लिए स्वीकृति गुणवत्ता सीमा (AQL) द्वारा अनुक्रमित नमूनाकरण योजनाएँ (ISO 2859-1:1999, IDT)
अंकन
1. सीगू लोगो:
2. समाई: (104K, 0.1μF)
3. समाई सहिष्णुता: (के) ± 10%
4. रेटेड वोल्टेज: 250,275,300,305,310VAC 5. उत्पाद वर्ग: X2
6. उत्पाद का प्रकार: एमपीएक्स
7. जलवायु श्रेणी: 40/110/56
8. निष्क्रिय ज्वलनशीलता वर्ग: बी
9. चीन अनुमोदन चिह्न: सीक्यूसी
10. जर्मनी अनुमोदन चिह्न: VDE
11. ENEC अनुमोदन चिह्न: ENEC
उत्पाद परिचय
एमपीएक्स को मेटलाइज्ड पॉलीप्रोपाइलीन फिल्म डाइइलेक्ट्रिक, नॉन-इंडक्टिव कंस्ट्रक्शन, टिनडेड कॉपर वायर लीड्स और फ्लेम रिटार्डेंट एपॉक्सी रेजिन कोटिंग से वाइंड किया जाता है।उनके पास UL 94-V0 के अनुसार स्व-उपचार और अच्छी ज्वाला मंदक की उत्कृष्ट विशेषताएं हैं
आवेदन टाइप करें
उत्पाद व्यापक रूप से इंटरफेरेंस सप्रेसर्स और पूरे-द-लाइन कैपेसिटर अनुप्रयोगों के लिए उपयोग किए जाएंगे। उन स्थितियों में उपयोग के लिए उपयुक्त है जहां कैपेसिटर की विफलता से बिजली के झटके का खतरा नहीं होगा।
विशेषताएं
1 गैर-प्रेरण निर्माण
2 उच्च नमी प्रतिरोध
3 सेल्फ हीलिंग प्रॉपर्टी
4 ज्वाला मंदक प्रकार (UL 94V-0 का अनुपालन)
5 बहुत कम नुकसान
6 उत्कृष्ट आवृत्ति और तापमान विशेषताओं
7 उच्च इन्सुलेशन प्रतिरोध
निर्दिष्टीकरण (आईईसी 60384-14)
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| समाई | निर्दिष्ट सहिष्णुता के भीतर | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| अपव्यय कारक | 0.001 (0.1%) मैक्स। | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| वोल्टेज प्रमाण | कोई असामान्यता नहीं होगी | टर्मिनलों के बीच 4.3UR (Vdc) 60sec का परीक्षण। |
| टर्मिनल और बाड़े के बीच UR×200%+1500Vac, 60sec। | ||
| इन्सुलेशन प्रतिरोध | CR ≤ 0.33μF IR ≥ 15,000MΩ CR > 0.33μF IR ≥6,000s | 100±15Vdc, 60sec / 25℃ |
| समाप्ति की मजबूती | कोई तार टूटना नहीं और संधारित्र का कोई नुकसान नहीं |
टर्मिनल लोड फोर्स की टेंस स्ट्रेंथ: 1.0 किग्रा होल्डिंग टाइम: 10 ± 1sec |
|
टर्मिनल लोड फोर्स की बेंडिंग स्ट्रेंथ: 0.5 किग्रा झुकने का समय: 4 x 90 ﾟ |
||
| टांका लगाने वाली गर्मी का प्रतिरोध |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± 5% प्रारंभिक मूल्य |
सोल्डर तापमान: 260 ± 5 ℃ मिलाप समय: 5±0.5sec |
| मिलाप की | सतह टिनिंग का 95% |
सोल्डर तापमान: 260 ± 5 ℃ सोल्डर टाइम: 2 ± 0.5 सेकेंड |
| तापमान का तेजी से परिवर्तन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी। |
निचली श्रेणी का तापमान: -40 ℃ ऊपरी श्रेणी का तापमान: 110 ℃ चक्रों की संख्या: 5 अवधि t1 = 30 मिनट |
| कंपन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी |
फ़्रीक्वेंसी रेंज: 10~55Hz कोर्स: एक्स, वाई, जेड (अक्ष) 2h / अक्ष (कुल 6h) विस्थापन आयाम: 0.75 मिमी |
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| जलवायु अनुक्रम |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± 5% प्रारंभिक मूल्य (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% (5) वोल्टेज प्रमाण: सामान्य |
सूखी गर्मी ऊपरी तापमान: 110 ℃ कम अवधि: 16 घंटे |
|
सर्दी तापमान: -40 ℃ अवधि: 2 घंटे |
||
| नम गर्मी स्थिर अवस्था |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ±5% प्रारंभिक मूल्य (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% (5) वोल्टेज प्रमाण: सामान्य |
+ 40 डिग्री सेल्सियस और 93% आरएच, 56 दिन |
| चार्ज और डिस्चार्ज |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± प्रारंभिक मूल्य का 10% (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% |
टेस्ट वोल्टेज: √2 x यूआरवीएसी 50 हर्ट्ज चार्ज और डिस्चार्ज: 0.5 सेकेंड / समय 10000 चक्रों के लिए दोहराया |
| सहनशीलता |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± प्रारंभिक मूल्य का 10% (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% |
1.25 x यूआर वीएसी 50 हर्ट्ज, हर घंटे में एक बार 0.1 सेकंड के लिए 1,000VAC तक बढ़ाएँ, ऊपरी रेटेड तापमान पर 1,000 घंटे |
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
|
वस्तु |
विशेषता आवश्यकता |
परीक्षण विधि और स्थिति |
||||||
|
जलवायु श्रेणी |
40/110/56 |
|||||||
|
निष्क्रिय ज्वलनशीलता वर्ग |
बी |
|||||||
|
परिचालन तापमान |
-40~+110 |
|||||||
|
समाई रेंज |
0.0022μF ~ 2.2μF |
|||||||
|
समाई सहिष्णुता |
± 10% (के), ± 20% (एम) |
1 किलोहर्ट्ज, 1.0 वीआरएमएस, 25 |
||||||
|
रेटेड वोल्टेज |
250V एसी/275V एसी/300V एसी/305V एसी/310V एसी |
|||||||
|
अपव्यय कारक |
1 किलोहर्ट्ज़ <0.10% |
IR≥6000s |
||||||
|
इन्सुलेशन प्रतिरोध |
सी≤0.33μF |
सी> 0.33μF |
यूआर> 100 वी, 100 वीडीसी, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60 एस, 20 |
||||||
|
टर्मिनलों के बीच वोल्टेज को समझें |
कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं |
4.3UR(dc) 60s 25कट ऑफ करंट 10mA |
||||||
|
टर्मिनलों और केस के बीच वोल्टेज का सामना करें |
कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
मैक्स।पल्स उठने का समय (डीवी / डीटी) |
लीड रिक्ति |
|||||||
|
7.5 मिमी 600V / μs |
10 मिमी |
15 मिमी |
22.5 मिमी |
27.5 मिमी |
37.5 मिमी 100V / μs |
|||
पर्यावरण की आवश्यकता
1 RoHS की आवश्यकता का अनुपालन।
2 पहुंच की आवश्यकता का अनुपालन।
3 हलोजन के बिना (आवश्यकतानुसार)।
4 कृपया किसी तीसरे पक्ष द्वारा रोह और रीच के टेस्ट रिप्रोट के लिए अटैचमेंट 2 देखें
गुणवत्ता नियंत्रण
उत्पाद संरचना
