उत्पाद विवरण:
|
| भ्रूण: | उत्कृष्ट ज्वाला मंदक गुण | समाई:: | 1.0uf |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | परिचालन तापमान: | -40 ℃ ~ + 110 ℃ |
| आवेदन पत्र:: | घरेलू उपकरण, बिजली की आपूर्ति, एमीटर | मीडिया उपलब्ध: | डेटाशीट, फोटो |
| प्रमुखता देना: | 105K X2 सुरक्षा संधारित्र,X2 सुरक्षा संधारित्र 1.0 Uf,105k संधारित्र |
||
लंबे जीवन के कारण 1.0uf 105K 275VAC X2 सुरक्षा संधारित्र उत्कृष्ट ज्वाला मंदक गुण
X2 सेफ्टी कैपेसिटर.pdf
एक्स कैपेसिटर --- मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म कैपेसिटर;आमतौर पर, एक्स कैपेसिटर ज्यादातर पॉलिएस्टर फिल्म कैपेसिटर से बना होता है जिसमें अपेक्षाकृत बड़े रिपल करंट प्रतिरोध होते हैं।इस प्रकार के संधारित्र में एक बड़ी मात्रा होती है, लेकिन यह तात्कालिक चार्ज और डिस्चार्ज के लिए एक बड़े करंट की अनुमति देता है, और इसका आंतरिक प्रतिरोध तदनुसार छोटा होता है।एक्स कैपेसिटर प्लास्टिक पैकेजिंग में बाहरी वर्ग और आंतरिक उच्च-वोल्टेज ओपीपी (धातुकृत पॉलीप्रोपाइलीन सामग्री घुमावदार प्रसंस्करण) को अपनाता है।ओपीपी सामग्री में न केवल बेहतर विद्युत प्रदर्शन होता है, बल्कि बिजली आपूर्ति के इनपुट अंत के साथ समानांतर में जुड़े होने पर उच्च आवृत्ति दालों के प्रभाव को प्रभावी ढंग से कम कर सकता है।शक्ति प्रभाव।
अंकन

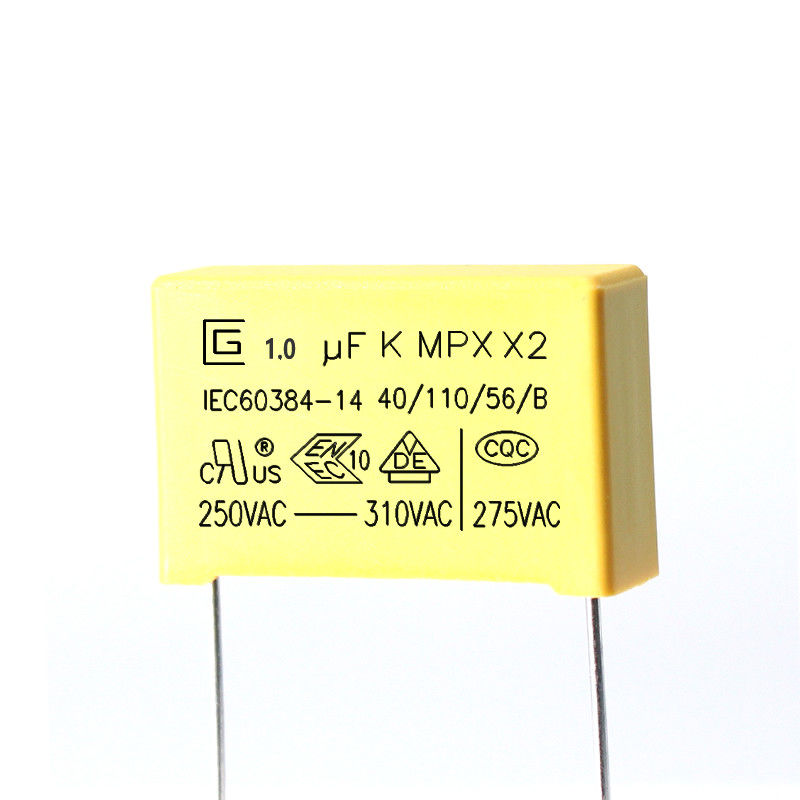

1. सीगू लोगो:
2. समाई: (104K, 0.1μF)
3. समाई सहिष्णुता: (के) ± 10%
4. रेटेड वोल्टेज: 250,275,300,305,310VAC 5. उत्पाद वर्ग: X2
6. उत्पाद का प्रकार: एमपीएक्स
7. जलवायु श्रेणी: 40/110/56
8. निष्क्रिय ज्वलनशीलता वर्ग: बी
9. चीन अनुमोदन चिह्न: सीक्यूसी
10. जर्मनी अनुमोदन चिह्न: VDE
11. ENEC अनुमोदन चिह्न: ENEC
12. अमेरिकी अनुमोदन चिह्न: CUL
13. अनुमोदन मानक: IEC60384-14
उत्पाद परिचय
एमपीएक्स को मेटलाइज्ड पॉलीप्रोपाइलीन फिल्म डाइइलेक्ट्रिक, नॉन-इंडक्टिव कंस्ट्रक्शन, टिनडेड कॉपर वायर लीड्स और फ्लेम रिटार्डेंट एपॉक्सी रेजिन कोटिंग से वाइंड किया जाता है।उनके पास UL 94-V0 के अनुसार स्व-उपचार और अच्छी ज्वाला मंदक की उत्कृष्ट विशेषताएं हैं
आवेदन टाइप करें
उत्पाद व्यापक रूप से इंटरफेरेंस सप्रेसर्स और पूरे-द-लाइन कैपेसिटर अनुप्रयोगों के लिए उपयोग किए जाएंगे। उन स्थितियों में उपयोग के लिए उपयुक्त है जहां कैपेसिटर की विफलता से बिजली के झटके का खतरा नहीं होगा।
विशेषताएं
1 गैर-प्रेरण निर्माण
2 उच्च नमी प्रतिरोध
3 सेल्फ हीलिंग प्रॉपर्टी
4 ज्वाला मंदक प्रकार (UL 94V-0 का अनुपालन)
5 बहुत कम नुकसान
6 उत्कृष्ट आवृत्ति और तापमान विशेषताओं
7 उच्च इन्सुलेशन प्रतिरोध
निर्दिष्टीकरण (आईईसी 60384-14)
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| समाई | निर्दिष्ट सहिष्णुता के भीतर | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| अपव्यय कारक | 0.001 (0.1%) मैक्स। | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| वोल्टेज प्रमाण | कोई असामान्यता नहीं होगी | टर्मिनलों के बीच 4.3UR (Vdc) 60sec का परीक्षण। |
| टर्मिनल और बाड़े के बीच UR×200%+1500Vac, 60sec। | ||
| इन्सुलेशन प्रतिरोध | CR ≤ 0.33μF IR ≥ 15,000MΩ CR > 0.33μF IR ≥6,000s | 100±15Vdc, 60sec / 25℃ |
| समाप्ति की मजबूती | कोई तार टूटना नहीं और संधारित्र का कोई नुकसान नहीं |
टर्मिनल लोड फोर्स की टेंस स्ट्रेंथ: 1.0 किग्रा होल्डिंग टाइम: 10 ± 1sec |
|
टर्मिनल लोड फोर्स की बेंडिंग स्ट्रेंथ: 0.5 किग्रा झुकने का समय: 4 x 90 ﾟ |
||
| टांका लगाने वाली गर्मी का प्रतिरोध |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± 5% प्रारंभिक मूल्य |
सोल्डर तापमान: 260 ± 5 ℃ मिलाप समय: 5±0.5sec |
| मिलाप की | सतह टिनिंग का 95% |
सोल्डर तापमान: 260 ± 5 ℃ सोल्डर टाइम: 2 ± 0.5 सेकेंड |
| तापमान का तेजी से परिवर्तन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी। |
निचली श्रेणी का तापमान: -40 ℃ ऊपरी श्रेणी का तापमान: 110 ℃ चक्रों की संख्या: 5 अवधि t1 = 30 मिनट |
| कंपन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी |
फ़्रीक्वेंसी रेंज: 10~55Hz कोर्स: एक्स, वाई, जेड (अक्ष) 2h / अक्ष (कुल 6h) विस्थापन आयाम: 0.75 मिमी |
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| जलवायु अनुक्रम |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± 5% प्रारंभिक मूल्य (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% (5) वोल्टेज प्रमाण: सामान्य |
सूखी गर्मी ऊपरी तापमान: 110 ℃ कम अवधि: 16 घंटे |
|
सर्दी तापमान: -40 ℃ अवधि: 2 घंटे |
||
| नम गर्मी स्थिर अवस्था |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ±5% प्रारंभिक मूल्य (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% (5) वोल्टेज प्रमाण: सामान्य |
+ 40 डिग्री सेल्सियस और 93% आरएच, 56 दिन |
| चार्ज और डिस्चार्ज |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± प्रारंभिक मूल्य का 10% (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% |
टेस्ट वोल्टेज: √2 x यूआरवीएसी 50 हर्ट्ज चार्ज और डिस्चार्ज: 0.5 सेकेंड / समय 10000 चक्रों के लिए दोहराया |
| सहनशीलता |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± प्रारंभिक मूल्य का 10% (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% |
1.25 x यूआर वीएसी 50 हर्ट्ज, हर घंटे में एक बार 0.1 सेकंड के लिए 1,000VAC तक बढ़ाएँ, ऊपरी रेटेड तापमान पर 1,000 घंटे |
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
|
वस्तु |
विशेषता आवश्यकता |
परीक्षण विधि और स्थिति |
||||||
|
जलवायु श्रेणी |
40/110/56 |
|||||||
|
निष्क्रिय ज्वलनशीलता वर्ग |
बी |
|||||||
|
परिचालन तापमान |
-40~+110 |
|||||||
|
समाई रेंज |
0.0022μF ~ 2.2μF |
|||||||
|
समाई सहिष्णुता |
± 10% (के), ± 20% (एम) |
1 किलोहर्ट्ज, 1.0 वीआरएमएस, 25 |
||||||
|
रेटेड वोल्टेज |
250V एसी/275V एसी/300V एसी/305V एसी/310V एसी |
|||||||
|
अपव्यय कारक |
1 किलोहर्ट्ज़ <0.10% |
IR≥6000s |
||||||
|
इन्सुलेशन प्रतिरोध |
सी≤0.33μF |
सी> 0.33μF |
यूआर> 100 वी, 100 वीडीसी, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60 एस, 20 |
||||||
|
टर्मिनलों के बीच वोल्टेज को समझें |
कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं |
4.3UR(dc) 60s 25कट ऑफ करंट 10mA |
||||||
|
टर्मिनलों और केस के बीच वोल्टेज का सामना करें |
कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
मैक्स।पल्स उठने का समय (डीवी / डीटी) |
लीड रिक्ति |
|||||||
|
7.5 मिमी 600V / μs |
10 मिमी |
15 मिमी |
22.5 मिमी |
27.5 मिमी |
37.5 मिमी 100V / μs |
|||
पर्यावरण की आवश्यकता
1 RoHS की आवश्यकता का अनुपालन।
2 पहुंच की आवश्यकता का अनुपालन।
3 हलोजन के बिना (आवश्यकतानुसार)।
4 कृपया किसी तीसरे पक्ष द्वारा रोह और रीच के टेस्ट रिप्रोट के लिए अटैचमेंट 2 देखें
