उत्पाद विवरण:
|
| आवेदन पत्र: | तेज प्रतिक्रिया गति | ओडीएम OEM: | हाँ |
|---|---|---|---|
| परिचालन तापमान: | -40 ℃ ~ 200 ℃ | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| नमूना: | उपलब्ध | तकनीकी: | कार्बन संरचना |
| बंडल का प्रकार: | छेद के माध्यम से | प्रदायक प्रकार: | मूल निर्माता, ओडीएम |
| प्रमुखता देना: | 20D15 एनटीसी थर्मल रोकनेवाला,OEM एनटीसी थर्मल रोकनेवाला,नकारात्मक तापमान थर्मिस्टर |
||

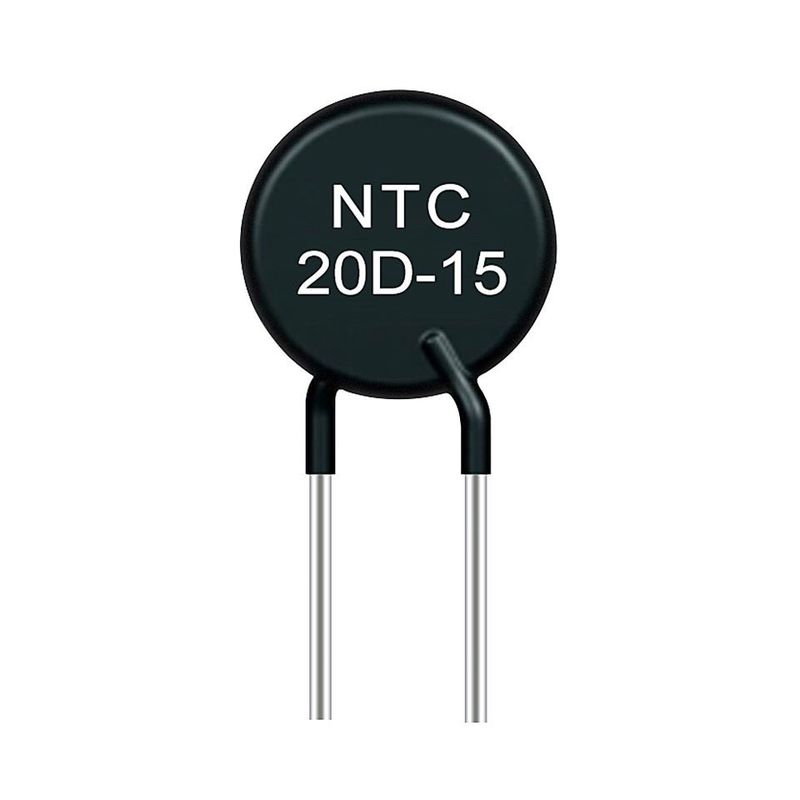

फास्ट रिस्पांस स्पीड 20D15 NTC थर्मल रेसिस्टर में उत्कृष्ट सोल्डरेबिलिटी और सोल्डर प्रतिरोध है
NTC नकारात्मक तापमान गुणांक का संक्षिप्त नाम है, जिसका अर्थ है नकारात्मक तापमान गुणांक, और आम तौर पर सेमीकंडक्टर सामग्री या बड़े नकारात्मक तापमान गुणांक वाले घटकों को संदर्भित करता है।तथाकथित एनटीसी थर्मिस्टर एक नकारात्मक तापमान गुणांक थर्मिस्टर है।यह मुख्य सामग्री के रूप में मैंगनीज, कोबाल्ट, निकल और तांबे जैसे धातु ऑक्साइड से बना है, और सिरेमिक तकनीक द्वारा निर्मित है।इन धातु ऑक्साइड सामग्री में अर्धचालक गुण होते हैं, क्योंकि वे चालकता के मामले में पूरी तरह से अर्धचालक सामग्री जैसे जर्मेनियम और सिलिकॉन के समान होते हैं।जब तापमान कम होता है, तो इन ऑक्साइड सामग्री में वाहक (इलेक्ट्रॉनों और छिद्रों) की संख्या कम होती है, इसलिए इसका प्रतिरोध मान अधिक होता है;जैसे-जैसे तापमान बढ़ता है, वाहकों की संख्या बढ़ती जाती है, इसलिए प्रतिरोध मान घटता जाता है।कमरे के तापमान पर NTC थर्मिस्टर की भिन्नता सीमा 100 ~ 1,000,000 ओम है, और तापमान गुणांक -2% ~ -6.5% है।एनटीसी थर्मिस्टर्स का व्यापक रूप से तापमान माप, तापमान नियंत्रण, तापमान मुआवजा आदि में उपयोग किया जा सकता है।
एनटीसी थर्मिस्टर्स का उपयोग:
1. मोबाइल संचार उपकरण में ट्रांजिस्टर, आईसी और क्रिस्टल ऑसिलेटर का तापमान मुआवजा
2. रिचार्जेबल बैटरी का तापमान संवेदन
3. एलसीडी तापमान मुआवजा
4. कार ऑडियो उपकरण का तापमान मुआवजा और संवेदन (सीडी, एमडी, ट्यूनर)
5. विभिन्न सर्किटों का तापमान मुआवजा
6. बिजली की आपूर्ति और बिजली आपूर्ति सर्किट स्विच करने में वृद्धि को दबाएं
| आदर्श | रेटेड शून्य शक्ति | अधिकतम स्थिर राज्य वर्तमान (ए) | अवशिष्ट प्रतिरोध (Ω) | बी 25/85 (क) | थेमल समय लगातार | अपव्यय |
| 1.3डी-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5डी-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5डी-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3डी-13 | 3 | 6 | 0.145 | 2700 | ||
| 4डी-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7घ-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5डी-13 | 5 | 5 | 0.15 | 2800 | ||
| 6डी-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8डी-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7घ-13 | 7 | 4 | 0.232 | 3000 | ||
| 8डी-13 | 8 | 4 | 0.275 | 3000 | ||
| 10डी-13 | 10 | 4 | 0.272 | 3000 | ||
| 12डी-13 | 12 | 3 | 0.483 | 3000 | ||
| 15डी-13 | 15 | 3 | 0.488 | 3100 | ||
| 16डी-13 | 16 | 3 | 0.454 | 3100 | ||
| 18घ-13 | 18 | 3 | 0.511 | 3200 | ||
| 20डी-13 | 20 | 3 | 0.568 | 3200 | ||
| 22घ-13 | 22 | 3 | 0.581 | 3200 | ||
| 25घ-13 | 25 | 2 | 0.625 | 3200 | ||
| 30घ-13 | 30 | 2 | 0.696 | 3200 | ||
| 33घ-13 | 33 | 2 | 0.765 | 3200 | ||
| 47घ-13 | 47 | 2 | 1.091 | 3200 | ||
| 50डी-13 | 50 | 2 | 1.161 | 3200 |
तकनीकी विनिर्देश
शरीर व्यास Φ40mm
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| एमएफ73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| एमएफ73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| एमएफ73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| एमएफ73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| एमएफ73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
शरीर का व्यास Φ45 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| एमएफ73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| एमएफ73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| एमएफ73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| एमएफ73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
शरीर का व्यास Φ50 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| एमएफ73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| एमएफ73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| एमएफ73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| एमएफ73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| एमएफ73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| एमएफ73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
उत्पाद प्रक्रिया
