उत्पाद विवरण:
|
| आवेदन पत्र: | अच्छी स्थिरता / त्वरित प्रतिक्रिया | ओडीएम OEM: | हाँ |
|---|---|---|---|
| परिचालन तापमान: | -40 ℃ ~ 200 ℃ | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| नमूना: | उपलब्ध | तकनीकी: | कार्बन संरचना |
| बंडल का प्रकार: | छेद के माध्यम से | मीडिया उपलब्ध: | डेटाशीट, फोटो |
| प्रमुखता देना: | NTC नकारात्मक तापमान गुणांक थर्मिस्टर,22D15 नकारात्मक तापमान गुणांक थर्मिस्टर |
||

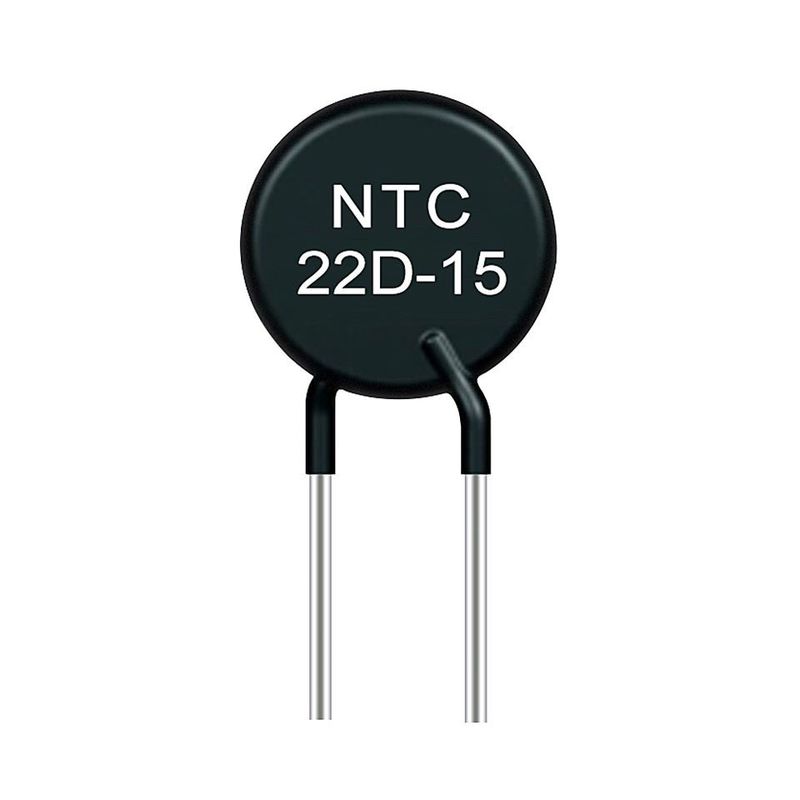

अच्छा स्थिरता त्वरित प्रतिक्रिया 22D15 एनटीसी थर्मल रोकनेवाला छोटा अवशिष्ट प्रतिरोध
सिद्धांत:
थर्मिस्टर से तापमान मापने का सिद्धांत यह है कि इसका प्रतिरोध तापमान के साथ बदलता है।अधिकांश थर्मिस्टर्स सामान्य प्रतिरोधों से भिन्न होते हैं क्योंकि उनके पास एक नकारात्मक प्रतिरोधकता होती है, जिसका अर्थ है कि तापमान बढ़ने पर प्रतिरोध कम हो जाता है।नकारात्मक (NTC) थर्मिस्टर्स अधिक सामान्य हैं, हालांकि सकारात्मक (PTC) थर्मिस्टर्स का उपयोग किया जा सकता है।
सामग्री, प्रकार और आकार:
थर्मिस्टर्स बल्क सेमीकंडक्टर डिवाइस हैं और जैसे कि विभिन्न रूपों में निर्मित किए जा सकते हैं।अधिक सामान्य में डिस्क, बीड्स और रॉड शामिल हैं।आकार 1 मिमी मोतियों से व्यास और मोटाई में कुछ सेंटीमीटर तक भिन्न होते हैं।
विभिन्न प्रकार के थर्मिस्टर्स हैं, जिनमें से अधिकांश तापमान में परिवर्तन के लिए अलग-अलग प्रतिक्रिया करते हैं।थर्मिस्टर्स रैखिक नहीं होते हैं और उनकी प्रतिक्रिया घटता प्रकार से भिन्न होती है।कुछ थर्मिस्टर्स का लगभग रैखिक तापमान-प्रतिरोध संबंध होता है, अन्य में एक विशिष्ट विशिष्ट तापमान पर ढलान (संवेदनशीलता) में तेज बदलाव होता है।
मुख्य फायदा
थर्मिस्टर की मुख्य विशेषता इसकी उच्च संवेदनशीलता है।प्रतिरोध का इसका तापमान गुणांक धातु के 10-100 गुना है।यह 10-6 डिग्री सेल्सियस के तापमान परिवर्तन का पता लगा सकता है;कामकाजी तापमान सीमा विस्तृत है, सामान्य तापमान डिवाइस -55 डिग्री सेल्सियस ~ 315 डिग्री सेल्सियस के लिए उपयुक्त है, उच्च तापमान डिवाइस 315 डिग्री सेल्सियस (2000 डिग्री सेल्सियस से पहले) के तापमान के लिए उपयुक्त है, और कम तापमान डिवाइस उपयुक्त है - 273 डिग्री सेल्सियस ~ 55 डिग्री सेल्सियस;छोटे आकार, मानव शरीर में रिक्तियों, गुहाओं और रक्त वाहिकाओं के तापमान को माप सकते हैं, जिसे अन्य थर्मामीटरों द्वारा नहीं मापा जा सकता है;प्रयोग करने में आसान, प्रतिरोध मान 0.1 ~ 100kΩ की सीमा में है;उनके बीच कोई विकल्प;जटिल आकार, बड़े पैमाने पर उत्पादन में प्रक्रिया करना आसान;अच्छी स्थिरता, मजबूत अधिभार क्षमता।
अनुप्रयोग:
के बिजली सर्किट में स्थापित किया जा सकता है:
• बिजली की आपूर्ति और इनवर्टर
• बिना अवरोध के साथ बिजली की आपूर्ति
• ऊर्जा बचत लैंप
• इलेक्ट्रॉनिक गिट्टी
• विभिन्न प्रकार के लैम्पों का रेशा संरक्षण
• कुछ प्रकार के हीटर
• उच्च पावर सर्किट के लिए MF73 के बारे में पूछें
और एमएफ74 सीरीज सर्ज सप्रेसर्स।
| आदर्श | रेटेड शून्य शक्ति | अधिकतम स्थिर राज्य वर्तमान (ए) | अवशिष्ट प्रतिरोध (Ω) | बी 25/85 (क) | थेमल समय लगातार | अपव्यय |
| 1.3डी-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5डी-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5डी-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3डी-13 | 3 | 6 | 0.145 | 2700 | ||
| 4डी-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7घ-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5डी-13 | 5 | 5 | 0.15 | 2800 | ||
| 6डी-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8डी-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7घ-13 | 7 | 4 | 0.232 | 3000 | ||
| 8डी-13 | 8 | 4 | 0.275 | 3000 | ||
| 10डी-13 | 10 | 4 | 0.272 | 3000 | ||
| 12डी-13 | 12 | 3 | 0.483 | 3000 | ||
| 15डी-13 | 15 | 3 | 0.488 | 3100 | ||
| 16डी-13 | 16 | 3 | 0.454 | 3100 | ||
| 18घ-13 | 18 | 3 | 0.511 | 3200 | ||
| 20डी-13 | 20 | 3 | 0.568 | 3200 | ||
| 22घ-13 | 22 | 3 | 0.581 | 3200 | ||
| 25घ-13 | 25 | 2 | 0.625 | 3200 | ||
| 30घ-13 | 30 | 2 | 0.696 | 3200 | ||
| 33घ-13 | 33 | 2 | 0.765 | 3200 | ||
| 47घ-13 | 47 | 2 | 1.091 | 3200 | ||
| 50डी-13 | 50 | 2 | 1.161 | 3200 |
तकनीकी विनिर्देश
शरीर व्यास Φ40mm
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| एमएफ73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| एमएफ73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| एमएफ73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| एमएफ73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| एमएफ73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
शरीर का व्यास Φ45 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| एमएफ73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| एमएफ73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| एमएफ73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| एमएफ73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
शरीर का व्यास Φ50 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| एमएफ73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| एमएफ73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| एमएफ73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| एमएफ73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| एमएफ73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| एमएफ73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
उत्पाद प्रक्रिया
