उत्पाद विवरण:
|
| आवेदन पत्र: | स्विचन विद्युत आपूर्ति और विद्युत आपूर्ति परिपथ में सर्ज करंट को दबाएं | ओडीएम OEM: | हाँ |
|---|---|---|---|
| परिचालन तापमान: | -40 ℃ ~ 200 ℃ | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| नमूना: | उपलब्ध | तकनीकी: | कार्बन संरचना |
| बंडल का प्रकार: | छेद के माध्यम से | मीडिया उपलब्ध: | डेटाशीट, फोटो |
| प्रमुखता देना: | ओडीएम एनटीसी थर्मल प्रतिरोधी,10 डी 15 एनटीसी थर्मल प्रतिरोधी,एनटीसी 10 डी 15 |
||

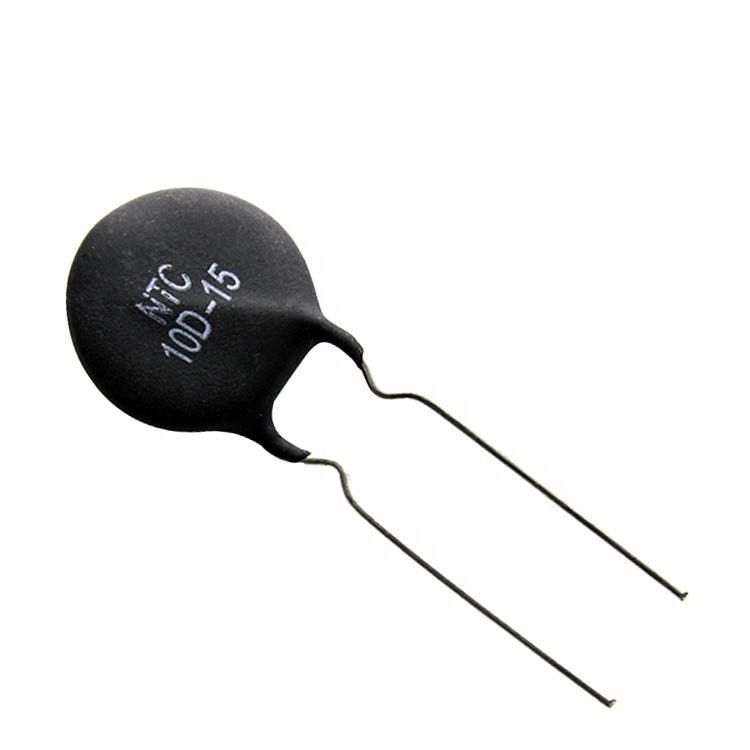

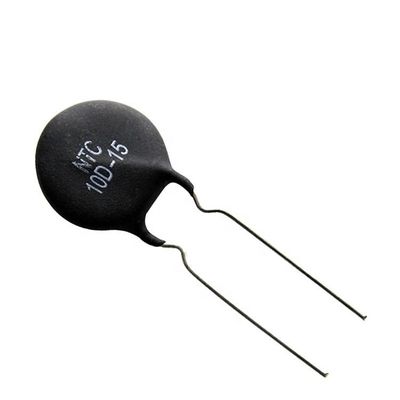

क्विक रिस्पांस 10D15 NTC थर्मल रेसिस्टर सर्ज करंट को दबाने की मजबूत क्षमता
मुख्य फायदा
थर्मिस्टर की मुख्य विशेषता इसकी उच्च संवेदनशीलता है।प्रतिरोध का इसका तापमान गुणांक धातु के 10-100 गुना है।यह 10-6 डिग्री सेल्सियस के तापमान परिवर्तन का पता लगा सकता है;कामकाजी तापमान सीमा विस्तृत है, सामान्य तापमान डिवाइस -55 डिग्री सेल्सियस ~ 315 डिग्री सेल्सियस के लिए उपयुक्त है, उच्च तापमान डिवाइस 315 डिग्री सेल्सियस (2000 डिग्री सेल्सियस से पहले) के तापमान के लिए उपयुक्त है, और कम तापमान डिवाइस उपयुक्त है - 273 डिग्री सेल्सियस ~ 55 डिग्री सेल्सियस;छोटे आकार, मानव शरीर में रिक्तियों, गुहाओं और रक्त वाहिकाओं के तापमान को माप सकते हैं, जिसे अन्य थर्मामीटरों द्वारा नहीं मापा जा सकता है;प्रयोग करने में आसान, प्रतिरोध मान 0.1 ~ 100kΩ की सीमा में है;उनके बीच कोई विकल्प;जटिल आकार, बड़े पैमाने पर उत्पादन में प्रक्रिया करना आसान;अच्छी स्थिरता, मजबूत अधिभार क्षमता।
अनुप्रयोग:
के बिजली सर्किट में स्थापित किया जा सकता है:
• बिजली की आपूर्ति और इनवर्टर
• बिना अवरोध के साथ बिजली की आपूर्ति
• ऊर्जा बचत लैंप
• इलेक्ट्रॉनिक गिट्टी
• विभिन्न प्रकार के लैम्पों का रेशा संरक्षण
• कुछ प्रकार के हीटर
• उच्च पावर सर्किट के लिए MF73 के बारे में पूछें
और एमएफ74 सीरीज सर्ज सप्रेसर्स।
| आदर्श | रेटेड शून्य शक्ति | अधिकतम स्थिर राज्य वर्तमान (ए) | अवशिष्ट प्रतिरोध (Ω) | बी 25/85 (क) | थेमल समय लगातार | अपव्यय |
| 1.3डी-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5डी-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5डी-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3डी-13 | 3 | 6 | 0.145 | 2700 | ||
| 4डी-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7घ-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5डी-13 | 5 | 5 | 0.15 | 2800 | ||
| 6डी-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8डी-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7घ-13 | 7 | 4 | 0.232 | 3000 | ||
| 8डी-13 | 8 | 4 | 0.275 | 3000 | ||
| 10डी-13 | 10 | 4 | 0.272 | 3000 | ||
| 12डी-13 | 12 | 3 | 0.483 | 3000 | ||
| 15डी-13 | 15 | 3 | 0.488 | 3100 | ||
| 16डी-13 | 16 | 3 | 0.454 | 3100 | ||
| 18घ-13 | 18 | 3 | 0.511 | 3200 | ||
| 20डी-13 | 20 | 3 | 0.568 | 3200 | ||
| 22घ-13 | 22 | 3 | 0.581 | 3200 | ||
| 25घ-13 | 25 | 2 | 0.625 | 3200 | ||
| 30घ-13 | 30 | 2 | 0.696 | 3200 | ||
| 33घ-13 | 33 | 2 | 0.765 | 3200 | ||
| 47घ-13 | 47 | 2 | 1.091 | 3200 | ||
| 50डी-13 | 50 | 2 | 1.161 | 3200 |
तकनीकी विनिर्देश
शरीर व्यास Φ40mm
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| एमएफ73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| एमएफ73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| एमएफ73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| एमएफ73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| एमएफ73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
शरीर का व्यास Φ45 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| एमएफ73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| एमएफ73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| एमएफ73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| एमएफ73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
शरीर का व्यास Φ50 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| एमएफ73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| एमएफ73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| एमएफ73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| एमएफ73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| एमएफ73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| एमएफ73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
उत्पाद प्रक्रिया
एनटीसी थर्मिस्टर के उपयोग के लिए सावधानियां
1. एनटीसी थर्मिस्टर के कार्य तापमान पर ध्यान दें।
ऑपरेटिंग तापमान रेंज के बाहर एनटीसी थर्मिस्टर्स का उपयोग न करें।φ5, φ7, φ9, φ11 श्रृंखला का ऑपरेटिंग तापमान -40 ~ + 150 डिग्री सेल्सियस है;φ13, φ15, φ20 श्रृंखला का ऑपरेटिंग तापमान -40 ~ + 200 डिग्री सेल्सियस है।
2. कृपया रेटेड पावर की स्थिति के तहत एनटीसी थर्मास्टर का उपयोग करने पर ध्यान दें।
प्रत्येक विनिर्देश की अधिकतम रेटेड शक्ति है: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W।
3. उच्च तापमान और उच्च आर्द्रता वाले वातावरण में उपयोग के लिए सावधानियां।
यदि थर्मिस्टर को उच्च तापमान, उच्च आर्द्रता वाले वातावरण में उपयोग करने की आवश्यकता होती है, तो एक म्यान-प्रकार के थर्मिस्टर का उपयोग करें, और पर्यावरण (पानी, नमी) के बंद हिस्से को उजागर करने के लिए एक सुरक्षात्मक म्यान का उपयोग करें, और इसका उद्घाटन भाग म्यान सीधे पानी और भाप से संपर्क नहीं करेगा।
4. हानिकारक गैस और तरल वातावरण में इस्तेमाल नहीं किया जा सकता।
संक्षारक गैस वातावरण या ऐसे वातावरण में इसका उपयोग न करें जहां यह इलेक्ट्रोलाइट्स, खारे पानी, एसिड, क्षार, या कार्बनिक सॉल्वैंट्स के संपर्क में आएगा।
