उत्पाद विवरण:
|
| आवेदन पत्र: | सर्ज करंट को दबाने की प्रबल क्षमता | ओडीएम OEM: | हाँ |
|---|---|---|---|
| परिचालन तापमान: | -40 ℃ ~ 200 ℃ | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| नमूना: | उपलब्ध | तकनीकी: | कार्बन संरचना |
| बंडल का प्रकार: | छेद के माध्यम से | ||
| प्रमुखता देना: | 20D9 एनटीसी थर्मल रोकनेवाला,उच्च विश्वसनीयता एनटीसी थर्मल रोकनेवाला,एनटीसी थर्मिस्टर |
||

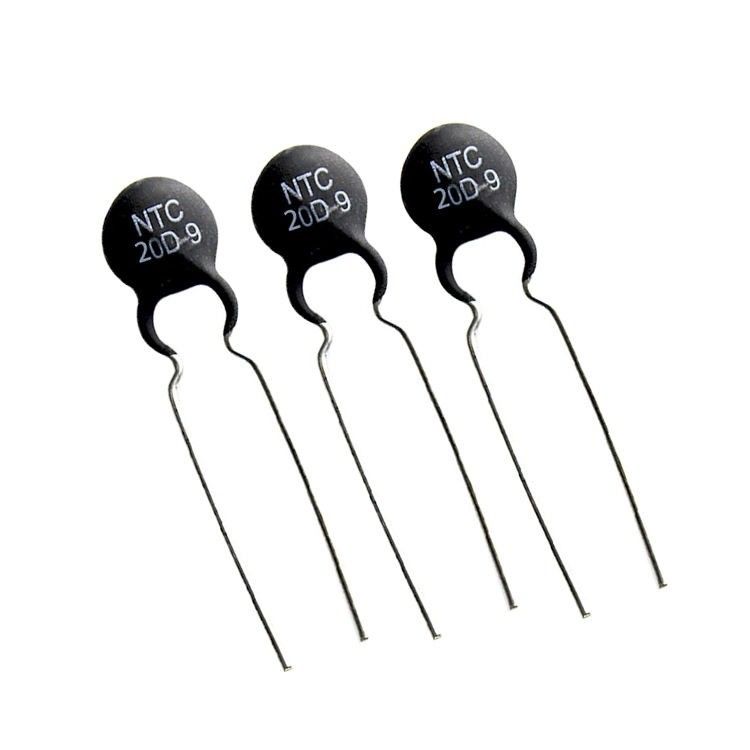

उच्च विश्वसनीयता 20D9 एनटीसी थर्मल रोकनेवाला सर्ज करंट को दबाने की मजबूत क्षमता
एनटीसी थर्मिस्टर्स आमतौर पर मैंगनीज, कोबाल्ट, निकल और तांबे जैसे धातु ऑक्साइड से बने होते हैं और सिरेमिक तकनीक द्वारा निर्मित होते हैं।ये धातु ऑक्साइड चालन के तरीके में पूरी तरह से सेमीकंडक्टर सामग्री जैसे जर्मेनियम और सिलिकॉन के समान हैं।जब तापमान कम होता है, तो इन ऑक्साइड सामग्री के वाहक (इलेक्ट्रॉनों और छिद्रों) की संख्या कम होती है, और इसका प्रतिरोध अधिक होता है;जब तापमान अधिक होता है, ऑक्साइड सामग्री के वाहक (इलेक्ट्रॉनों और छिद्रों) की संख्या बड़ी होती है, और इसका प्रतिरोध कम होता है।
मुख्य फायदा
1. छोटे आकार, कोई लीड नहीं, तेज प्रतिक्रिया गति, इलेक्ट्रॉनिक उपकरणों द्वारा कब्जा कर लिया गया छोटा स्थान,
2. तीन-परत इलेक्ट्रोप्लेटिंग प्रक्रिया का उपयोग करते हुए, इसमें उत्कृष्ट सोल्डरेबिलिटी और सोल्डर प्रतिरोध है, जो वेव सोल्डरिंग और रिफ्लो सोल्डरिंग के लिए उपयुक्त है, और उच्च गति, उच्च घनत्व सतह माउंट के लिए उपयुक्त है।
| आदर्श |
रेटेड शून्य शक्ति |
अधिकतम स्थिर राज्य वर्तमान (ए) |
अवशिष्ट प्रतिरोध (Ω) |
बी 25/85 (क) |
थेमल समय लगातार |
अपव्यय |
| 1.3डी-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5डी-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5डी-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3डी-13 | 3 | 6 | 0.145 | 2700 | ||
| 4डी-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7घ-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5डी-13 | 5 | 5 | 0.15 | 2800 | ||
| 6डी-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8डी-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7घ-13 | 7 | 4 | 0.232 | 3000 | ||
| 8डी-13 | 8 | 4 | 0.275 | 3000 | ||
| 10डी-13 | 10 | 4 | 0.272 | 3000 | ||
| 12डी-13 | 12 | 3 | 0.483 | 3000 | ||
| 15डी-13 | 15 | 3 | 0.488 | 3100 | ||
| 16डी-13 | 16 | 3 | 0.454 | 3100 | ||
| 18घ-13 | 18 | 3 | 0.511 | 3200 | ||
| 20डी-13 | 20 | 3 | 0.568 | 3200 | ||
| 22घ-13 | 22 | 3 | 0.581 | 3200 | ||
| 25घ-13 | 25 | 2 | 0.625 | 3200 | ||
| 30घ-13 | 30 | 2 | 0.696 | 3200 | ||
| 33घ-13 | 33 | 2 | 0.765 | 3200 | ||
| 47घ-13 | 47 | 2 | 1.091 | 3200 | ||
| 50डी-13 | 50 | 2 | 1.161 | 3200 |
तकनीकी विनिर्देश
शरीर व्यास Φ40mm
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| एमएफ73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| एमएफ73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| एमएफ73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| एमएफ73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| एमएफ73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
शरीर का व्यास Φ45 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| एमएफ73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| एमएफ73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| एमएफ73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| एमएफ73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
शरीर का व्यास Φ50 मिमी
| पी/एन | R25±20%(Ω) | थर्मल संवेदनशील सूचकांक बी ± 10% (के) | अधिकतम स्थिर स्थिति वर्तमान आईमैक्स (ए) | अधिकतम वर्तमान Rmax (Ω) का लगभग R | अधिकतम बिजली अपव्यय पीएमएक्स (डब्ल्यू) | थर्मल समय स्थिर (एमडब्ल्यू / सी) | थर्मल समय स्थिर (एस) | अधिकतम आवेग क्षमता (यूएफ) 240VAC |
| एमएफ73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| एमएफ73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| एमएफ73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| एमएफ73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| एमएफ73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| एमएफ73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| एमएफ73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
उत्पाद प्रक्रिया
