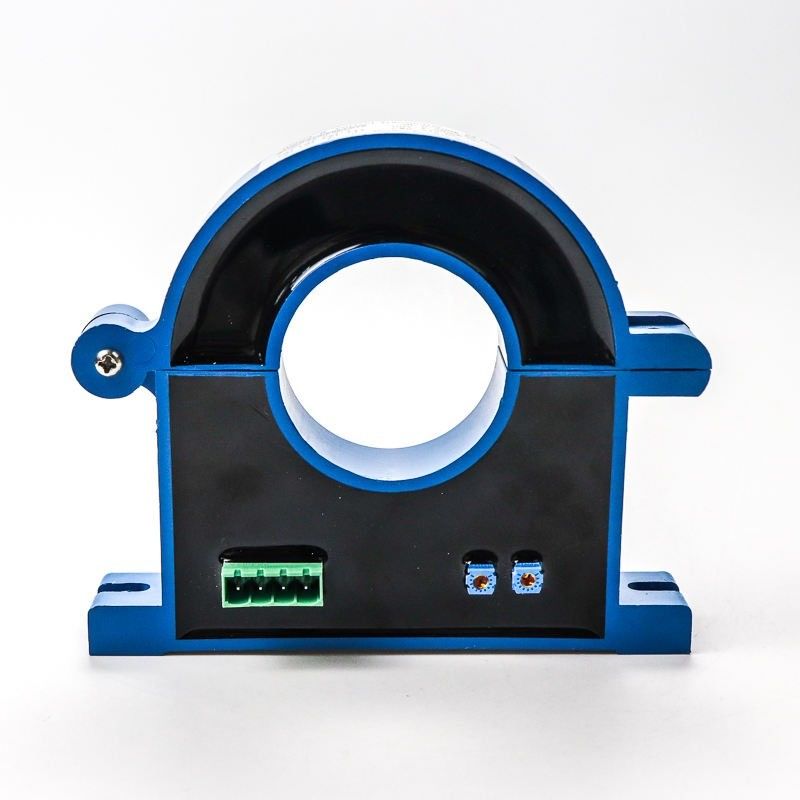

अच्छा लीनियरिटी हॉल इफेक्ट करंट सेंसर बैंडविड्थ फास्ट रिस्पांस

अच्छा रैखिकता हॉल प्रभाव वर्तमान सेंसर बैंडविड्थ और तेज़ प्रतिक्रिया


हॉल करंट सेंसर एक मैग्नेटिक फील्ड सेंसर है जिसे हॉल इफेक्ट के अनुसार बनाया गया है।इसके दो कार्य मोड हैं, खुला लूप (प्रत्यक्ष) और बंद लूप (चुंबकीय संतुलन)।डायरेक्ट-एम्प्लीफिकेशन हॉल सेंसर का लाभ यह है कि सर्किट फॉर्म सरल है और लागत अपेक्षाकृत कम है;नुकसान यह है कि सटीकता और रैखिकता खराब है, प्रतिक्रिया समय धीमा है, और तापमान का बहाव बड़ा है।इसकी कमियों को दूर करने के लिए, एक बंद-लूप (चुंबकीय संतुलन) हॉल करंट सेंसर सामने आया है।क्लोज्ड-लूप हॉल करंट सेंसर को जीरो-फ्लक्स हॉल करंट सेंसर के रूप में भी जाना जाता है।यह एक प्राथमिक सर्किट, एक चुंबकीय वलय और एक हॉल तत्व से बना होता है।माध्यमिक कॉइल्स, एम्पलीफायरों आदि से बना है। जब प्राथमिक वर्तमान आईपी द्वारा उत्पन्न चुंबकीय प्रवाह उच्च गुणवत्ता वाले चुंबकीय कोर के माध्यम से चुंबकीय सर्किट में केंद्रित होता है, तो चुंबकीय प्रवाह का पता लगाने के लिए हॉल तत्व को हवा के अंतराल में तय किया जाता है, और रिवर्स मुआवजा करंट मैग्नेटिक कोर पर मल्टी-टर्न कॉइल घाव के माध्यम से आउटपुट होता है।इसका उपयोग प्राथमिक पक्ष आईपी द्वारा उत्पन्न चुंबकीय प्रवाह को ऑफसेट करने के लिए किया जाता है, ताकि चुंबकीय सर्किट में चुंबकीय प्रवाह हमेशा शून्य पर रखा जाए।एक विशेष सर्किट द्वारा प्रसंस्करण के बाद, सेंसर का आउटपुट टर्मिनल वर्तमान परिवर्तन को आउटपुट कर सकता है जो प्राथमिक पक्ष के वर्तमान को सटीक रूप से दर्शाता है।क्लोज्ड-लूप हॉल करंट सेंसर के कई फायदे हैं जैसे कम प्रतिक्रिया समय, उच्च परिचालन आवृत्ति, मजबूत अधिभार क्षमता और उच्च अलगाव।


इसके कई फायदों के कारण, हॉल करंट सेंसर बड़ी धाराओं का सटीक पता लगाने और नियंत्रण के माध्यम से इन्वर्टर उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है, ताकि इन्वर्टर सामान्य रूप से आउटपुट करते समय समय पर असामान्य स्थितियों को संभाल सके।आवृत्ति कनवर्टर की विश्वसनीयता में सुधार हुआ है, और आवृत्ति कनवर्टर की सुरक्षा गुणवत्ता में सुधार हुआ है।इसलिए, इन्वर्टर में हॉल करंट सेंसर के फायदे अधिक से अधिक स्पष्ट होते जा रहे हैं, और यह इन्वर्टर उद्योग का एक अनिवार्य हिस्सा बन गया है।

विद्युत पैरामीटर



पैरामीटर	प्रतीक	यूनिट	विनिर्देश			स्थितियाँ
			मिनट	प्रकार	मैक्स
नाममात्र माप सीमा	आईपीएन	ए	-500		500
वोल्टेज आपूर्ति	यूसी	वी	7.2	12	18	पूर्ण सटीकता
वर्तमान खपत @IP=0A	I C	एमए		26		यूसी = 12 वी, टी = 25 डिग्री सेल्सियस
वर्तमान खपत @IP=500A	I C	एमए		250		यूसी = 12 वी, टी = 25 डिग्री सेल्सियस
संवेदनशीलता त्रुटि सटीकता	XG पर	%	-0.5		0.5	=-40 से 85°C; ± 3 सिग्मा (> ± 30A)
ऑफसेट = 0ए	आईओएस	ए		± 0.2		=-40 से 85°C;± 3 सिग्मा
IPN के साथ रैखिकता त्रुटि	एल	%		0.1		@कमरे का तापमान
जी का तापमान गुणांक	टीसीजी	पीपीएम/ डिग्री सेल्सियस



CAB-500 CAN आउटपुट विशिष्टता


कैनबस गति उत्पाद संस्करण तालिका को संदर्भित करती है, कैनबस प्रोटोकॉल: संस्करण 2.0A/B
कर सकते हैं थरथरानवाला सहिष्णुता: 0.3125%
बाइट क्रम: बड़ा एंडियन (मोटोरोला)

120 ओम समाप्ति रोकनेवाला बाहरी रूप से जोड़ा जा सकता है, आंतरिक CAN प्रतिबाधा = 2.4Kohm


संदेश विवरण	आईडी कर सकते हैं	नाम	डेटा की लंबाई (बाइट्स)	फ्रेम का प्रकार	संदेश लॉन्च प्रकार	संकेत विवरण	संकेत का नाम	बिट प्रारंभ करें	अंत बिट
वर्तमान आईपी (एमए)	0x3C2	CAB500	8	मानक	चक्रीय संदेश हर 10ms	आईपी ​​वैल्यू: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0: त्रुटि जानकारी (0 = सामान्य, 1 = विफलता)	ERROR_INDICATION	32	32
						b7-b1: Rx गुणवत्ता (0-100%)	ERROR_INFORMATION	33	39
						रिक्त बिट (0 पर ठीक करें)	परिभाषित करें	40	47
							पीसीबीए देखें	48	55
							फर्मवेयर देखें	56	63
