उत्पाद विवरण:
|
| प्रयोग: | हॉल इफेक्ट लीनियर करंट सेंसर | विशेषता: | त्वरित प्रतिक्रिया |
|---|---|---|---|
| एसी इन्सुलेशन परीक्षण के लिए आरएमएस वोल्टेज: | 50Hz 1min 2.5KV | फ्यूज प्रकार: | फ्यूज होल्डर के प्रकार |
| कीवर्ड: | वर्तमान सेंसर | इन्सुलेशन प्रतिरोध: | >= 500 एमΩ; |
| वर्किंग टेम्परेचर: | -20-70 ℃ | बिजली की आपूर्ति:: | DC24V, DC12V, AC220V |
| प्रमुखता देना: | हाई एक्यूरेसी हॉल इफेक्ट करंट सेंसर,हॉल इफेक्ट करंट सेंसर AC220V,CQC हाई करंट हॉल इफेक्ट सेंसर |
||

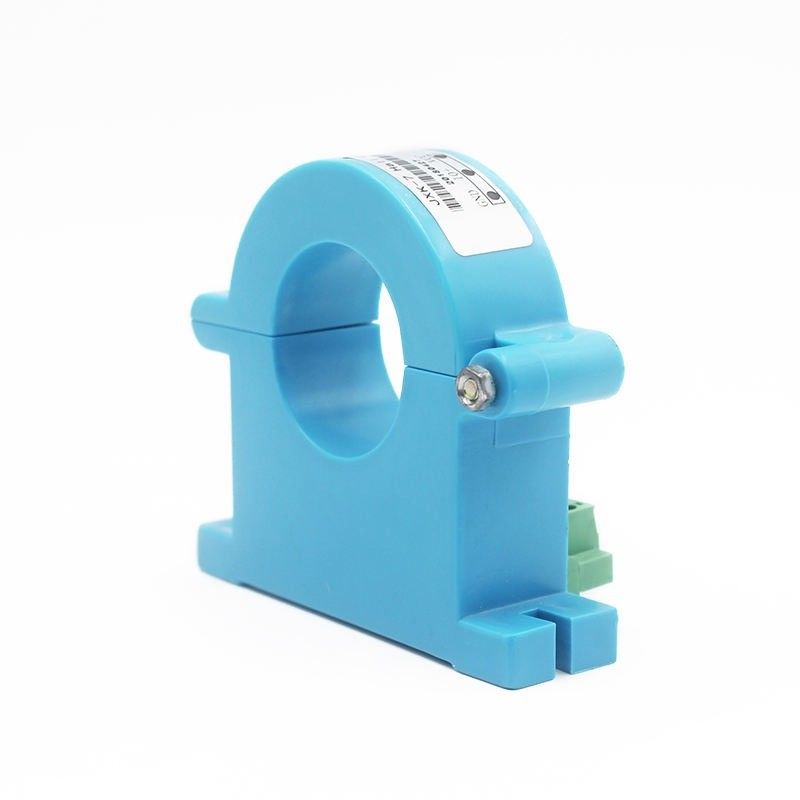

उच्च माप सटीकता हॉल प्रभाव वर्तमान सेंसर मजबूत अधिभार क्षमता और बड़ी माप सीमा
उत्पाद वर्णन
समारोह:
हॉल करंट सेंसर मुख्य रूप से एसी, डीसी और पल्स जैसे जटिल संकेतों के अलगाव और रूपांतरण के लिए उपयुक्त है।हॉल प्रभाव सिद्धांत के माध्यम से, परिवर्तित सिग्नल को एडी, डीएसपी, पीएलसी और माध्यमिक उपकरणों जैसे विभिन्न अधिग्रहण उपकरणों द्वारा सीधे एकत्र और स्वीकार किया जा सकता है।, तेजी से प्रतिक्रिया समय, विस्तृत वर्तमान माप सीमा, उच्च परिशुद्धता, मजबूत अधिभार क्षमता, अच्छी रैखिकता, और मजबूत विरोधी हस्तक्षेप क्षमता
अनुप्रयोग:
हॉल करंट सेंसर का व्यापक रूप से चर आवृत्ति गति नियंत्रण उपकरणों, इन्वर्टर डिवाइस, यूपीएस बिजली की आपूर्ति, इन्वर्टर वेल्डिंग मशीन, इलेक्ट्रोलाइटिक चढ़ाना, सीएनसी मशीन टूल्स, माइक्रो कंप्यूटर मॉनिटरिंग सिस्टम, पावर ग्रिड मॉनिटरिंग सिस्टम और विभिन्न क्षेत्रों में उपयोग किया जा सकता है, जिन्हें अलगाव और वर्तमान का पता लगाने की आवश्यकता होती है। और वोल्टेज।
हॉल वर्तमान सेंसर लाभ:
1. उच्च संवेदनशीलता:
पता चला संकेत की तीव्रता कमजोर और कमजोर हो रही है, जिसके लिए चुंबकीय संवेदक की संवेदनशीलता में काफी सुधार करने की आवश्यकता है।
अनुप्रयोगों में वर्तमान सेंसर, कोण सेंसर, गियर सेंसर और अंतरिक्ष पर्यावरण माप शामिल हैं।
2. तापमान स्थिरता:
अधिक कठोर वातावरण में काम करने के लिए अधिक अनुप्रयोग क्षेत्रों में सेंसर की आवश्यकता होती है;
इसके लिए आवश्यक है कि चुंबकीय संवेदक में अच्छी तापमान स्थिरता होनी चाहिए, और इसके औद्योगिक अनुप्रयोगों में ऑटोमोटिव इलेक्ट्रॉनिक्स उद्योग शामिल है।
3. विरोधी हस्तक्षेप:
कई क्षेत्रों में, सेंसर के उपयोग के वातावरण का कोई मूल्यांकन नहीं होता है, इसलिए सेंसर को स्वयं अच्छा विरोधी हस्तक्षेप करने की आवश्यकता होती है।जिसमें ऑटोमोटिव इलेक्ट्रॉनिक्स, वॉटर मीटर आदि शामिल हैं।
4. उच्च आवृत्ति विशेषताएँ:
एप्लिकेशन फ़ील्ड को बढ़ावा देने के साथ, वर्तमान सेंसर की ऑपरेटिंग आवृत्ति को उच्च और उच्चतर होना आवश्यक है।आवेदन क्षेत्रों में पानी के मीटर, मोटर वाहन इलेक्ट्रॉनिक्स उद्योग और सूचना रिकॉर्डिंग उद्योग शामिल हैं।
5. कम बिजली की खपत:
कई क्षेत्रों में बहुत कम बिजली की खपत के लिए सेंसर की आवश्यकता होती है, ताकि सेंसर के सेवा जीवन को बढ़ाया जा सके।
इसे शरीर में चुंबकीय बायोचिप्स, कंपास आदि लगाने के लिए लगाया जाता है।
यह हॉल करंट सेंसर के फायदों को साझा करने का अंत है, ऊपर बताए गए लोगों को छोड़कर;
हॉल करंट सेंसर में अच्छा हीट इंसुलेशन और प्रेशर रेजिस्टेंस विशेषताएँ और उत्कृष्ट फ्लेम रिटार्डेंट विशेषताएँ भी हैं।
|
इंस्टालेशन
|
मानक रेल + विमान पेंच निर्धारण
|
|
ओरिजिनल साइड रेटेड करंट
|
50ए;100ए;200ए;500ए;
800A; 1000A; अनुकूलन |
|
मूल पक्ष माप सीमा
|
100ए-1200ए
|
|
निर्धारित उत्पादन
|
5V; DC0~20mA; DC4~20mA; अनुकूलन
|
|
सहायक बिजली की आपूर्ति
|
डीसी 12 वी, डीसी 24 वी, डीसी ± 12 वी, डीसी ± 15 वी
|
|
भर क्षमता
|
वोल्टेज आउटपुट: 5mA;
वर्तमान आउटपुट: 6 वी; |
|
रैखिकता
|
0.005
|
|
शुद्धता
|
0.01
|
|
प्रतिक्रिया समय
|
<200 मि.से
|
|
तापमान बहाव
|
≤500PPM/℃
|
|
बैंड की चौड़ाई
|
डीसी ~ 20 किलोहर्ट्ज
|
|
करंट की खपत
|
≤25mA
|
|
वर्किंग टेम्परेचर
|
-10 ℃ ~ + 70 ℃
|
|
भंडारण तापमान
|
-25 ℃ ~ + 85 ℃
|
|
अलगाव दबाव प्रतिरोध
|
2.5kV/50Hz,1Min
|
|
वोल्टेज समयोजन
|
≤20 एमवीवी
|
|
शून्य आउटपुट
|
≤0.15mA
|
|
di/dt का पालन करें
|
> 50ए/यू.एस
|
विद्युत पैरामीटर
|
पैरामीटर |
प्रतीक |
यूनिट |
विनिर्देश |
स्थितियाँ |
||
|
मिनट |
प्रकार |
मैक्स |
||||
|
नाममात्र माप सीमा |
आईपीएन |
ए |
-500 |
500 |
||
|
वोल्टेज आपूर्ति |
यूसी |
वी |
7.2 |
12 |
18 |
पूर्ण सटीकता |
|
वर्तमान खपत @IP=0A |
I C |
एमए |
26 |
यूसी = 12 वी, टी = 25 डिग्री सेल्सियस |
||
|
वर्तमान खपत @IP=500A |
I C |
एमए |
250 |
यूसी = 12 वी, टी = 25 डिग्री सेल्सियस |
||
|
संवेदनशीलता त्रुटि सटीकता |
XG पर |
% |
-0.5 |
0.5 |
=-40 से 85°C; |
|
|
ऑफसेट = 0ए |
आईओएस |
ए |
± 0.2 |
=-40 से 85°C;± 3 सिग्मा |
||
|
IPN के साथ रैखिकता त्रुटि |
एल |
% |
0.1 |
@कमरे का तापमान |
||
|
जी का तापमान गुणांक |
टीसीजी |
पीपीएम/ |
||||
CAB-500 CAN आउटपुट विशिष्टता
कैनबस गति उत्पाद संस्करण तालिका को संदर्भित करती है, कैनबस प्रोटोकॉल: संस्करण 2.0A/B
कर सकते हैं थरथरानवाला सहिष्णुता: 0.3125%
बाइट क्रम: बड़ा एंडियन (मोटोरोला)
120 ओम समाप्ति रोकनेवाला बाहरी रूप से जोड़ा जा सकता है, आंतरिक CAN प्रतिबाधा = 2.4Kohm
|
संदेश विवरण |
आईडी कर सकते हैं |
नाम |
डेटा की लंबाई (बाइट्स) |
फ्रेम का प्रकार |
संदेश लॉन्च प्रकार |
संकेत विवरण |
संकेत का नाम |
बिट प्रारंभ करें |
अंत बिट |
|
वर्तमान आईपी (एमए) |
0x3C2 |
CAB500 |
8 |
मानक |
चक्रीय संदेश हर 10ms |
आईपी वैल्यू: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: त्रुटि जानकारी (0 = सामान्य, 1 = विफलता) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1: Rx गुणवत्ता (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
रिक्त बिट (0 पर ठीक करें) |
परिभाषित करें |
40 |
47 |
||||||
|
पीसीबीए देखें |
48 |
55 |
|||||||
|
फर्मवेयर देखें |
56 |
63 |
