उत्पाद विवरण:
|
| वर्किंग टेम्परेचर: | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस; | इन्सुलेशन प्रतिरोध: | >= 500 एमΩ; |
|---|---|---|---|
| एसी इन्सुलेशन परीक्षण के लिए आरएमएस वोल्टेज: | 50Hz 1min 2.5KV | नमूना: | उपलब्ध |
| कीवर्ड: | वर्तमान सेंसर | वर्किंग टेम्परेचर: | -20-70 ℃ |
| फ्यूज प्रकार: | फ्यूज होल्डर के प्रकार | बिजली की आपूर्ति:: | DC24V, DC12V, AC220V |
| प्रमुखता देना: | CAB500 हॉल इफेक्ट करंट सेंसर,हॉल इफेक्ट करंट सेंसर DC24V,DC12V हॉल इफेक्ट DC करंट सेंसर |
||

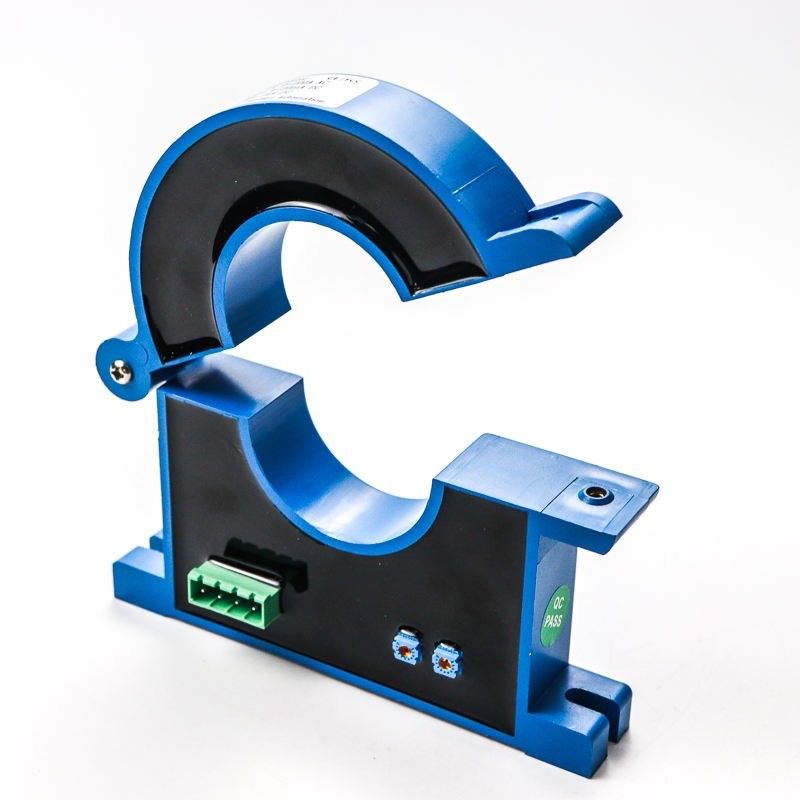

मजबूत अधिभार क्षमता हॉल प्रभाव वर्तमान सेंसर अच्छा गतिशील प्रदर्शन
विशेषता
CAB500 सीरीज का करेंट सेंसर साइनोमैग्स एक्टिव क्लोज लूप टेक्नोलॉजी पर आधारित है।
कैनबस डिजिटल आउटपुट के साथ।इसका उपयोग 500A रेटेड करंट को मापने के लिए किया जा सकता है।एक मालिकाना डिजिटल मुआवजा प्रौद्योगिकी का उपयोग करना।यह उत्पाद प्रदर्शन और विश्वसनीयता का सबसे अच्छा संयोजन लाता है।
त्रुटि ± 0.2A @ ±<30A, त्रुटि ± 0.5A @ ±<100A;त्रुटि ±1.0A @ ±100A-300A;त्रुटि ±1.5ए @ >±300-500ए।
जटिल विद्युत चुम्बकीय हस्तक्षेप पर्यावरण के खिलाफ उच्च विद्युत चुम्बकीय संगतता।
उत्कृष्ट विरोधी चुंबकीय हस्तक्षेप।
कर सकते हैं बस उत्पादन, सिस्टम एकीकरण के लिए सुविधाजनक।
वर्तमान क्षमता से अधिक अति उच्च
सामान्य पैरामीटर
कार्य तापमान: -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस;
इन्सुलेशन प्रतिरोध: >= 500 MΩ;
एसी इन्सुलेशन परीक्षण के लिए आरएमएस वोल्टेज 50Hz 1min 2.5KV ओवर-वोल्टेज 24V/1 मिनट
इलेक्ट्रोस्टैटिक डिस्चार्ज वोल्टेज 4KV
इंस्टालेशन | मानक रेल + विमान पेंच निर्धारण |
ओरिजिनल साइड रेटेड करंट | 50ए;100ए;200ए;500ए; 800A; 1000A; अनुकूलन |
मूल पक्ष माप सीमा | 100ए-1200ए |
निर्धारित उत्पादन | 5V; DC0~20mA; DC4~20mA; अनुकूलन |
सहायक बिजली की आपूर्ति | डीसी 12 वी, डीसी 24 वी, डीसी ± 12 वी, डीसी ± 15 वी |
भर क्षमता | वोल्टेज आउटपुट: 5mA; वर्तमान आउटपुट: 6 वी; |
रैखिकता | 0.005 |
शुद्धता | 0.01 |
प्रतिक्रिया समय | <200 मि.से |
तापमान बहाव | ≤500PPM/℃ |
बैंड की चौड़ाई | डीसी ~ 20 किलोहर्ट्ज |
करंट की खपत | ≤25mA |
वर्किंग टेम्परेचर | -10 ℃ ~ + 70 ℃ |
भंडारण तापमान | -25 ℃ ~ + 85 ℃ |
अलगाव दबाव प्रतिरोध | 2.5kV/50Hz,1Min |
वोल्टेज समयोजन | ≤20 एमवीवी |
शून्य आउटपुट | ≤0.15mA |
di/dt का पालन करें | > 50ए/यू.एस |
विद्युत पैरामीटर
पैरामीटर | प्रतीक | यूनिट | विनिर्देश | स्थितियाँ | ||
मिनट | प्रकार | मैक्स | ||||
नाममात्र माप सीमा | आईपीएन | ए | -500 | 500 | ||
वोल्टेज आपूर्ति | यूसी | वी | 7.2 | 12 | 18 | पूर्ण सटीकता |
वर्तमान खपत @IP=0A | I C | एमए | 26 | यूसी = 12 वी, टी = 25 डिग्री सेल्सियस | ||
वर्तमान खपत @IP=500A | I C | एमए | 250 | यूसी = 12 वी, टी = 25 डिग्री सेल्सियस | ||
संवेदनशीलता त्रुटि सटीकता | XG पर | % | -0.5 | 0.5 | =-40 से 85°C; | |
ऑफसेट = 0ए | आईओएस | ए | ± 0.2 | =-40 से 85°C;± 3 सिग्मा | ||
IPN के साथ रैखिकता त्रुटि | एल | % | 0.1 | @कमरे का तापमान | ||
जी का तापमान गुणांक | टीसीजी | पीपीएम/ | ||||
