उत्पाद विवरण:
|
| कीवर्ड: | हॉल इफेक्ट डीसी करंट सेंसर | वोल्टेज से अधिक: | 24 वी / 1 मिनट |
|---|---|---|---|
| इलेक्ट्रोस्टैटिक डिस्चार्ज वोल्टेज: | 4 केवी | एसी इन्सुलेशन परीक्षण के लिए आरएमएस वोल्टेज: | 50Hz 1min 2.5KV |
| नमूना: | उपलब्ध | फ्यूज प्रकार: | फ्यूज होल्डर के प्रकार |
| वर्किंग टेम्परेचर: | -20-70 ℃ | बिजली की आपूर्ति:: | DC24V, DC12V, AC220V |
| प्रमुखता देना: | फास्ट रिस्पांस हॉल इफेक्ट करंट सेंसर,हॉल इफेक्ट करंट सेंसर 4KV,डीसी करंट सेंसर हॉल इफेक्ट |
||

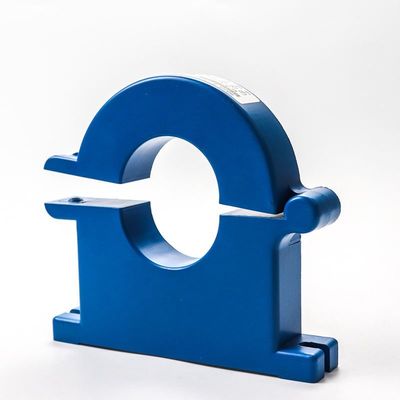

फास्ट रिस्पांस हॉल इफेक्ट करंट सेंसर छोटे आकार का हल्का वजन आसान इंस्टालेशन
हॉल सेंसर एक चुंबकीय क्षेत्र सेंसर है जिसे हॉल इफेक्ट के अनुसार बनाया गया है।हॉल इफेक्ट एक तरह का मैग्नेटोइलेक्ट्रिक इफेक्ट है।इस घटना की खोज हॉल (AHHall, 1855-1938) ने 1879 में की थी जब वह धातुओं के प्रवाहकीय तंत्र का अध्ययन कर रहे थे।बाद में, यह पाया गया कि अर्धचालकों और प्रवाहकीय तरल पदार्थों का भी यह प्रभाव होता है, और अर्धचालकों का हॉल प्रभाव धातुओं की तुलना में बहुत अधिक मजबूत होता है।इस घटना से बने विभिन्न हॉल तत्वों का व्यापक रूप से औद्योगिक स्वचालन प्रौद्योगिकी, पहचान प्रौद्योगिकी और सूचना प्रसंस्करण आदि पहलू में उपयोग किया जाता है।हॉल इफेक्ट सेमीकंडक्टर सामग्री के गुणों का अध्ययन करने के लिए एक बुनियादी तरीका है।हॉल प्रभाव प्रयोग द्वारा मापा गया हॉल गुणांक चालकता प्रकार, वाहक एकाग्रता और अर्धचालक सामग्री की वाहक गतिशीलता जैसे महत्वपूर्ण पैरामीटर निर्धारित कर सकता है।
विशेषता
CAB500 सीरीज का करेंट सेंसर साइनोमैग्स एक्टिव क्लोज लूप टेक्नोलॉजी पर आधारित है।
कैनबस डिजिटल आउटपुट के साथ।इसका उपयोग 500A रेटेड करंट को मापने के लिए किया जा सकता है।एक मालिकाना डिजिटल मुआवजा प्रौद्योगिकी का उपयोग करना।यह उत्पाद प्रदर्शन और विश्वसनीयता का सबसे अच्छा संयोजन लाता है।
त्रुटि ± 0.2A @ ±<30A, त्रुटि ± 0.5A @ ±<100A;त्रुटि ±1.0A @ ±100A-300A;त्रुटि ±1.5ए @ >±300-500ए।
जटिल विद्युत चुम्बकीय हस्तक्षेप पर्यावरण के खिलाफ उच्च विद्युत चुम्बकीय संगतता।
उत्कृष्ट विरोधी चुंबकीय हस्तक्षेप।
कर सकते हैं बस उत्पादन, सिस्टम एकीकरण के लिए सुविधाजनक।
वर्तमान क्षमता से अधिक अति उच्च
सामान्य पैरामीटर
कार्य तापमान: -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस;
इन्सुलेशन प्रतिरोध: >= 500 MΩ;
एसी इन्सुलेशन परीक्षण के लिए आरएमएस वोल्टेज 50Hz 1min 2.5KV ओवर-वोल्टेज 24V/1 मिनट
इलेक्ट्रोस्टैटिक डिस्चार्ज वोल्टेज 4KV
|
इंस्टालेशन
|
मानक रेल + विमान पेंच निर्धारण
|
|
ओरिजिनल साइड रेटेड करंट
|
50ए;100ए;200ए;500ए;
800A; 1000A; अनुकूलन |
|
मूल पक्ष माप सीमा
|
100ए-1200ए
|
|
निर्धारित उत्पादन
|
5V; DC0~20mA; DC4~20mA; अनुकूलन
|
|
सहायक बिजली की आपूर्ति
|
डीसी 12 वी, डीसी 24 वी, डीसी ± 12 वी, डीसी ± 15 वी
|
|
भर क्षमता
|
वोल्टेज आउटपुट: 5mA;
वर्तमान आउटपुट: 6 वी; |
|
रैखिकता
|
0.005
|
|
शुद्धता
|
0.01
|
|
प्रतिक्रिया समय
|
<200 मि.से
|
|
तापमान बहाव
|
≤500PPM/℃
|
|
बैंड की चौड़ाई
|
डीसी ~ 20 किलोहर्ट्ज
|
|
करंट की खपत
|
≤25mA
|
|
वर्किंग टेम्परेचर
|
-10 ℃ ~ + 70 ℃
|
|
भंडारण तापमान
|
-25 ℃ ~ + 85 ℃
|
|
अलगाव दबाव प्रतिरोध
|
2.5kV/50Hz,1Min
|
|
वोल्टेज समयोजन
|
≤20 एमवीवी
|
|
शून्य आउटपुट
|
≤0.15mA
|
|
di/dt का पालन करें
|
> 50ए/यू.एस
|
विद्युत पैरामीटर
|
पैरामीटर |
प्रतीक |
यूनिट |
विनिर्देश |
स्थितियाँ |
||
|
मिनट |
प्रकार |
मैक्स |
||||
|
नाममात्र माप सीमा |
आईपीएन |
ए |
-500 |
500 |
||
|
वोल्टेज आपूर्ति |
यूसी |
वी |
7.2 |
12 |
18 |
पूर्ण सटीकता |
|
वर्तमान खपत @IP=0A |
I C |
एमए |
26 |
यूसी = 12 वी, टी = 25 डिग्री सेल्सियस |
||
|
वर्तमान खपत @IP=500A |
I C |
एमए |
250 |
यूसी = 12 वी, टी = 25 डिग्री सेल्सियस |
||
|
संवेदनशीलता त्रुटि सटीकता |
XG पर |
% |
-0.5 |
0.5 |
=-40 से 85°C; |
|
|
ऑफसेट = 0ए |
आईओएस |
ए |
± 0.2 |
=-40 से 85°C;± 3 सिग्मा |
||
|
IPN के साथ रैखिकता त्रुटि |
एल |
% |
0.1 |
@कमरे का तापमान |
||
|
जी का तापमान गुणांक |
टीसीजी |
पीपीएम/ |
||||
CAB-500 CAN आउटपुट विशिष्टता
कैनबस गति उत्पाद संस्करण तालिका को संदर्भित करती है, कैनबस प्रोटोकॉल: संस्करण 2.0A/B
कर सकते हैं थरथरानवाला सहिष्णुता: 0.3125%
बाइट क्रम: बड़ा एंडियन (मोटोरोला)
120 ओम समाप्ति रोकनेवाला बाहरी रूप से जोड़ा जा सकता है, आंतरिक CAN प्रतिबाधा = 2.4Kohm
|
संदेश विवरण |
आईडी कर सकते हैं |
नाम |
डेटा की लंबाई (बाइट्स) |
फ्रेम का प्रकार |
संदेश लॉन्च प्रकार |
संकेत विवरण |
संकेत का नाम |
बिट प्रारंभ करें |
अंत बिट |
|
वर्तमान आईपी (एमए) |
0x3C2 |
CAB500 |
8 |
मानक |
चक्रीय संदेश हर 10ms |
आईपी वैल्यू: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: त्रुटि जानकारी (0 = सामान्य, 1 = विफलता) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1: Rx गुणवत्ता (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
रिक्त बिट (0 पर ठीक करें) |
परिभाषित करें |
40 |
47 |
||||||
|
पीसीबीए देखें |
48 |
55 |
|||||||
|
फर्मवेयर देखें |
56 |
63 |
