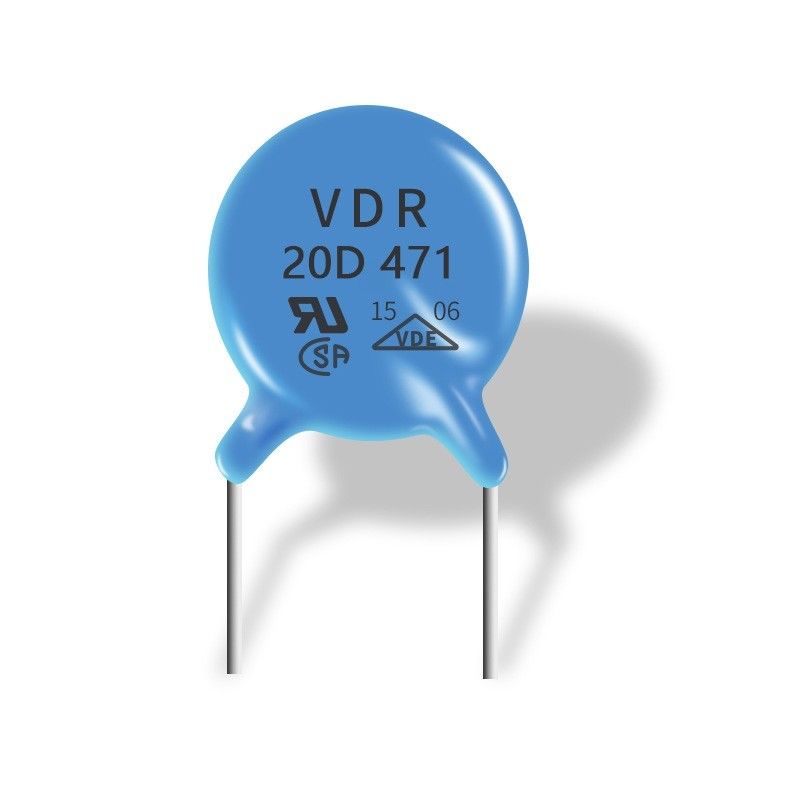

कम आवृत्ति सिग्नल लाइनों के लिए OEM MOV Varistor 20D471K डिस्क आकार

OEM 20D 471k मेटल ऑक्साइड वैरिस्टर हाई सर्ज करंट इम्पैक्ट को झेलने में सक्षम

वैरिस्टर सबसे व्यापक रूप से इस्तेमाल किया जाने वाला वोल्टेज सीमित उपकरण है।वैरिस्टर में सिलिकॉन कार्बाइड वैरिस्टर और जिंक ऑक्साइड वैरिस्टर शामिल हैं।
जिंक ऑक्साइड (ZnO) वैरिस्टर का आमतौर पर उपयोग किया जाता है, यह मुख्य रूप से कच्चे माल के रूप में जिंक ऑक्साइड पर आधारित होता है, जिसमें विभिन्न प्रकार के ट्रेस मेटल ऑक्साइड, मिश्रित मोल्डिंग, सिंटर और एक ओवरवॉल्टेज प्रोटेक्शन डिवाइस के रूप में असेंबल किया जाता है, इसका बाहरी पैकेज एपॉक्सी रेजिन (पिगमेंट हो सकता है) जोड़ा गया)।
यह एक परिवर्ती प्रतिरोधक के तुल्य है, जो परिपथ में समानांतर क्रम में जुड़ा होता है।जब सर्किट सामान्य उपयोग में होता है, तो वैरिस्टर का प्रतिबाधा बहुत अधिक होता है, और लीकेज करंट बहुत छोटा होता है, जिसे ओपन सर्किट माना जा सकता है और इसका सर्किट पर लगभग कोई प्रभाव नहीं पड़ता है।लेकिन जब बहुत अधिक सर्ज वोल्टेज आता है, तो वैरिस्टर का प्रतिरोध मान तुरंत गिर जाता है (इसका प्रतिरोध मान MΩ (megohm) स्तर से mΩ (mΩ (मिलिओह्म) स्तर) में बदला जा सकता है, ताकि क्लैम्पिंग करते समय यह एक बड़े करंट से प्रवाहित हो सके ओवरवॉल्टेज एक निश्चित मूल्य के लिए।चूंकि एक वैरिस्टर की वृद्धि का सामना करने की क्षमता उसके भौतिक आकार पर निर्भर करती है, इसलिए अलग-अलग वृद्धि वर्तमान मान प्राप्त करना संभव है।
वैरिएस्टर के लक्षण
(1) लाभ: वोल्टेज रेंज बहुत विस्तृत है, कई वोल्ट से लेकर कई हजार वोल्ट तक, सर्ज करंट दसियों से लेकर कई हजार एम्पीयर तक हो सकता है, प्रतिक्रिया की गति तेज होती है, कोई ध्रुवीयता नहीं होती है, कोई फ्रीव्हीलिंग नहीं होती है, और पीक करंट होता है झेलने की क्षमता बड़ी है।कम कीमत।
(2) नुकसान: क्लैम्पिंग वोल्टेज अपेक्षाकृत अधिक होता है, जो आम तौर पर काम करने वाले वोल्टेज के 2 से 3 गुना तक पहुंच सकता है।इसके अलावा दबाव
सर्ज प्रभावों की संख्या में वृद्धि के साथ वैरिस्टर का लीकेज करंट बढ़ता है।प्रतिक्रिया समय लंबा है और परजीवी समाई बड़ी है।
(3) लागू अवसर: डीसी पावर लाइन, कम आवृत्ति सिग्नल लाइन, या एसी पावर लाइन के लिए गैस डिस्चार्ज ट्यूब के साथ श्रृंखला में उपयोग किया जाता है।

विशेष विवरण:



भाग संख्या	वैक (वी)	वीडीसी (वी)	V1mA (वी)	आईपी ​​(ए)	कुलपति (वी)	मैं (ए) मानक	मैं (ए) उच्च वृद्धि	(जे) मानक	(जे) उच्च वृद्धि	रेटेड शक्ति (डब्ल्यू)	सी @ 1 किलोहर्ट्ज़ (पीएफ)
10D180K(जे)	1 1	14	18(15-21.6)	5	36	500	1000	2.1	3.0	0.05	5600
10D220K(जे)	14	18	22(19.5-26)	5	43	500	1000	2.5	5.0	0.05	4500
10D270K(जे)	17	22	27(14-31)	5	53	500	1000	3.0	6.0	0.05	3700
10डी330के(जे)	20	26	33(29.5-36.5)	5	65	500	1000	4.0	7.0	0.05	3000
10D390K(जे)	25	31	39(35-43)	5	77	500	1000	4.6	9.0	0.05	2400
10D470K (जे)	30	38	47(42-52)	5	93	500	1000	5.5	1 1	0.05	2100
10D560K (जे)	35	45	56(50-62)	5	110	500	1000	7.0	13	0.05	1800
10D680K (जे)	40	56	68(61-75)	5	135	500	1000	8.2	15	0.05	1500
10D820K (जे)	50	65	82(74-90)	25	135	2500	3500	12	17	0.4	1200
10डी101के(जे)	60	85	100(90-110)	25	165	2500	3500	15	18	0.4	1000
10डी121के(जे)	75	100	120(108-132)	25	200	2500	3500	18	21	0.4	830
10डी151के(जे)	95	125	150(135-165)	25	250	2500	3500	22	25	0.4	670
10डी181के(जे)	115	150	180(162-198)	25	300	2500	3500	27	30	0.4	560
10डी201के(जे)	130	170	200(180-220)	25	340	2500	3500	30	35	0.4	500
10D221K(जे)	140	180	220(198-242)	25	360	2500	3500	32	39	0.4	450
10D241K(जे)	150	200	240(216-264)	25	395	2500	3500	35	42	0.4	420
10D271K(जे)	175	225	270(243-297)	25	455	2500	3500	37	49	0.4	370
10D301K(जे)	190	250	300(270-330)	25	500	2500	3500	40	54	0.4	330
10D331K(जे)	210	275	330(297-363)	25	550	2500	3500	43	58	0.4	300
10D361K(जे)	230	300	360(324-396)	25	595	2500	3500	47	65	0.4	280
10D391K(जे)	250	320	390(351-429)	25	650	2500	3500	60	70	0.4	260
10D431K(जे)	275	350	430(387-473)	25	710	2500	3500	65	80	0.4	230
10D471K(जे)	300	385	470(423-517)	25	775	2500	3500	67	85	0.4	210
10D511K(जे)	320	415	510(459-561)	25	845	2500	3500	69	90	0.4	200
10D561K(जे)	350	460	560(504-616)	25	925	2500	3500	70	92	0.4	180
10D621K(जे)	385	505	620(558-682)	25	1025	2500	3500	72	95	0.4	160
10D681K(जे)	420	560	680(612-748)	25	1120	2500	3500	75	98	0.4	150
10D751K(जे)	460	615	750(675-825)	25	1240	2500	3500	77	100	0.4	130
10D781K(जे)	485	640	780(702-858)	25	1290	2500	3500	80	105	0.4	130
10D821K (जे)	510	670	820(738-902)	25	1355	2500	3500	85	110	0.4	120
10D911K(जे)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0.4	110
10डी102के(जे)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0.4	100
10डी112के(जे)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0.4	90
