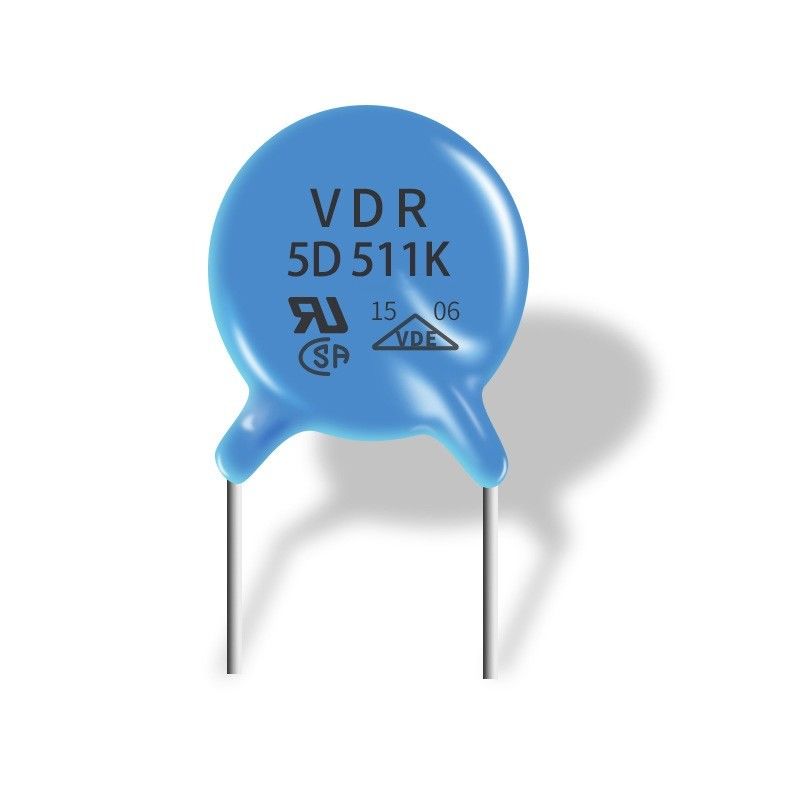

फास्ट रिस्पांस 5D 511k जिंक ऑक्साइड वैरिस्टर हाई पीक करंट झेलने की क्षमता

OEM फास्ट रिस्पांस 5D 511k मेटल ऑक्साइड वैरिस्टर हाई पीक करंट झेलने की क्षमता


सबसे आम आधुनिक प्रकार का वैरिस्टर मेटल ऑक्साइड वैरिस्टर (MOV) है।इस प्रकार के सिरेमिक ब्लॉक में जिंक ऑक्साइड के कण होते हैं, अन्य धातु ऑक्साइड के मैट्रिक्स में, जैसे बिस्मथ, कोबाल्ट, मैंगनीज ऑक्साइड की थोड़ी मात्रा, डिवाइस के इलेक्ट्रोड बनाने के लिए दो धातु प्लेटों के बीच सैंडविच होती है।प्रत्येक डाई और आसन्न तत्वों के बीच की सीमाएं डायोड जंक्शन बनाती हैं, जो करंट को केवल एक दिशा में प्रवाहित करने की अनुमति देती हैं।बेतरतीब ढंग से उन्मुख अनाज का संचय विद्युत रूप से बैक-टू-बैक डायोड जोड़े के नेटवर्क के बराबर होता है, प्रत्येक कई अन्य जोड़े के साथ समानांतर में होता है।


जब इलेक्ट्रोड पर एक छोटा वोल्टेज लगाया जाता है, तो डायोड जंक्शन के माध्यम से केवल रिवर्स लीकेज के कारण एक छोटा करंट प्रवाहित होता है।जब एक बड़ा वोल्टेज लगाया जाता है, तो थर्मोनिक उत्सर्जन और इलेक्ट्रॉन टनलिंग के संयोजन के कारण डायोड जंक्शन टूट जाता है, जिससे एक बड़ा करंट प्रवाहित होता है।इस व्यवहार का परिणाम एक गैर-रैखिक वर्तमान-वोल्टेज विशेषता है, जहां MOV में कम वोल्टेज पर उच्च प्रतिरोध और उच्च वोल्टेज पर कम प्रतिरोध होता है।


विद्युत विशेषताओं


वैरिस्टर सामान्य ऑपरेशन के दौरान गैर-प्रवाहकीय रहते हैं।शंट मोड डिवाइस के रूप में, वैरिस्टर का उपयोग अक्सर लाइन वोल्टेज वृद्धि को दबाने के लिए किया जाता है, जब उनके पार वोल्टेज उनके "क्लैम्पिंग वोल्टेज" से काफी नीचे रहता है।Varistors दो कारणों से विफल हो सकते हैं।

बिजली गिरने जैसी घटनाओं के कारण होने वाली बहुत बड़ी वृद्धि को सीमित करने के असफल प्रयासों के कारण भयावह विफलताएँ हुई हैं, जहाँ शामिल ऊर्जा वैरिस्टर की तुलना में अधिक परिमाण के कई क्रमों को संभाल सकती है।प्रभाव से बाद का वर्तमान प्रवाह पिघल सकता है, जल सकता है या वैरिस्टर को वाष्पित भी कर सकता है।यह थर्मल भगोड़ा व्यक्तिगत अनाज सीमाओं के जंक्शनों पर एकरूपता की कमी के कारण होता है, जिससे थर्मल तनाव के तहत प्रमुख वर्तमान पथ की विफलता होती है जब क्षणिक नाड़ी (आमतौर पर जौल्स में मापा जाता है) में ऊर्जा बहुत अधिक होती है (यानी महत्वपूर्ण रूप से अधिक होती है) "पूर्ण अधिकतम रेटिंग") का निर्माण भागफल।ओवररेटिंग या समानांतर में विशेष रूप से चयनित MOV का उपयोग करके भयावह विफलता की संभावना को कम किया जा सकता है।

संचयी गिरावट तब होती है जब अधिक वृद्धि होती है।ऐतिहासिक कारणों से, कई एमओवी को गलत तरीके से निर्दिष्ट किया गया है, जो लगातार मुद्रास्फीति की अनुमति देता है जिससे क्षमता भी कम हो जाती है।इस मामले में, वैरिस्टर स्पष्ट रूप से क्षतिग्रस्त नहीं होता है और बाहरी रूप से कार्य करता हुआ प्रतीत होता है (कोई विपत्तिपूर्ण विफलता नहीं), लेकिन यह अब सुरक्षा प्रदान नहीं करता है।आखिरकार, यह शॉर्ट सर्किट में चला जाता है क्योंकि ऊर्जा निर्वहन ऑक्साइड के माध्यम से एक प्रवाहकीय पथ बनाता है।

वैरिस्टर के जीवनकाल को प्रभावित करने वाला मुख्य पैरामीटर इसकी ऊर्जा (जूल) रेटिंग है।ऊर्जा स्तर में वृद्धि से क्षणिक दालों की संख्या (एक परिभाषित अधिकतम आकार की) बढ़ जाती है, यह घातीय रूप से समायोजित हो सकती है और साथ ही क्लैम्प्ड छोटे दालों से संचयी ऊर्जा योग भी हो सकता है।जब ये दालें होती हैं, तो प्रत्येक घटना के दौरान प्रदान किया जाने वाला "क्लैम्पिंग वोल्टेज" कम हो जाता है, और आमतौर पर एक वैरिस्टर को कार्यात्मक रूप से नीचा माना जाता है जब इसका "क्लैम्पिंग वोल्टेज" 10% से बदल जाता है।निर्माता के जीवन प्रत्याशा चार्ट में भाग के जीवन पर कुल ऊर्जा के आधार पर विफलता भविष्यवाणी के लिए वर्तमान, गंभीरता और ट्रांजिस्टर की संख्या शामिल होती है।

उपभोक्ता इलेक्ट्रॉनिक्स में, विशेष रूप से सर्ज प्रोटेक्टर्स में, उपयोग किए जाने वाले MOV वैरिस्टर इतने छोटे होते हैं कि वे अंततः विफल हो जाएंगे।अन्य एप्लिकेशन, जैसे कि पॉवर ट्रांसमिशन, लंबे जीवन के लिए डिज़ाइन किए गए कई कॉन्फ़िगरेशन में विभिन्न संरचनाओं के वीडीआर का उपयोग करते हैं।

वैरिएस्टर के लक्षण

(1) लाभ: वोल्टेज रेंज बहुत विस्तृत है, कई वोल्ट से लेकर कई हजार वोल्ट तक, सर्ज करंट दसियों से लेकर कई हजार एम्पीयर तक हो सकता है, प्रतिक्रिया की गति तेज होती है, कोई ध्रुवीयता नहीं होती है, कोई फ्रीव्हीलिंग नहीं होती है, और पीक करंट होता है झेलने की क्षमता बड़ी है।कम कीमत।
(2) नुकसान: क्लैम्पिंग वोल्टेज अपेक्षाकृत अधिक होता है, जो आम तौर पर काम करने वाले वोल्टेज के 2 से 3 गुना तक पहुंच सकता है।इसके अलावा दबाव
सर्ज प्रभावों की संख्या में वृद्धि के साथ वैरिस्टर का लीकेज करंट बढ़ता है।प्रतिक्रिया समय लंबा है और परजीवी समाई बड़ी है।
(3) लागू अवसर: डीसी पावर लाइन, कम आवृत्ति सिग्नल लाइन, या एसी पावर लाइन के लिए गैस डिस्चार्ज ट्यूब के साथ श्रृंखला में उपयोग किया जाता है।

विशेष विवरण:



भाग संख्या	वैक (वी)	वीडीसी (वी)	V1mA (वी)	आईपी ​​(ए)	कुलपति (वी)	मैं (ए) मानक	मैं (ए) उच्च वृद्धि	(जे) मानक	(जे) उच्च वृद्धि	रेटेड शक्ति (डब्ल्यू)	सी @ 1 किलोहर्ट्ज़ (पीएफ)
10D180K(जे)	1 1	14	18(15-21.6)	5	36	500	1000	2.1	3.0	0.05	5600
10D220K(जे)	14	18	22(19.5-26)	5	43	500	1000	2.5	5.0	0.05	4500
10D270K(जे)	17	22	27(14-31)	5	53	500	1000	3.0	6.0	0.05	3700
10डी330के(जे)	20	26	33(29.5-36.5)	5	65	500	1000	4.0	7.0	0.05	3000
10D390K(जे)	25	31	39(35-43)	5	77	500	1000	4.6	9.0	0.05	2400
10D470K (जे)	30	38	47(42-52)	5	93	500	1000	5.5	1 1	0.05	2100
10D560K (जे)	35	45	56(50-62)	5	110	500	1000	7.0	13	0.05	1800
10D680K (जे)	40	56	68(61-75)	5	135	500	1000	8.2	15	0.05	1500
10D820K (जे)	50	65	82(74-90)	25	135	2500	3500	12	17	0.4	1200
10डी101के(जे)	60	85	100(90-110)	25	165	2500	3500	15	18	0.4	1000
10डी121के(जे)	75	100	120(108-132)	25	200	2500	3500	18	21	0.4	830
10डी151के(जे)	95	125	150(135-165)	25	250	2500	3500	22	25	0.4	670
10डी181के(जे)	115	150	180(162-198)	25	300	2500	3500	27	30	0.4	560
10डी201के(जे)	130	170	200(180-220)	25	340	2500	3500	30	35	0.4	500
10D221K(जे)	140	180	220(198-242)	25	360	2500	3500	32	39	0.4	450
10D241K(जे)	150	200	240(216-264)	25	395	2500	3500	35	42	0.4	420
10D271K(जे)	175	225	270(243-297)	25	455	2500	3500	37	49	0.4	370
10D301K(जे)	190	250	300(270-330)	25	500	2500	3500	40	54	0.4	330
10D331K(जे)	210	275	330(297-363)	25	550	2500	3500	43	58	0.4	300
10D361K(जे)	230	300	360(324-396)	25	595	2500	3500	47	65	0.4	280
10D391K(जे)	250	320	390(351-429)	25	650	2500	3500	60	70	0.4	260
10D431K(जे)	275	350	430(387-473)	25	710	2500	3500	65	80	0.4	230
10D471K(जे)	300	385	470(423-517)	25	775	2500	3500	67	85	0.4	210
10D511K(जे)	320	415	510(459-561)	25	845	2500	3500	69	90	0.4	200
10D561K(जे)	350	460	560(504-616)	25	925	2500	3500	70	92	0.4	180
10D621K(जे)	385	505	620(558-682)	25	1025	2500	3500	72	95	0.4	160
10D681K(जे)	420	560	680(612-748)	25	1120	2500	3500	75	98	0.4	150
10D751K(जे)	460	615	750(675-825)	25	1240	2500	3500	77	100	0.4	130
10D781K(जे)	485	640	780(702-858)	25	1290	2500	3500	80	105	0.4	130
10D821K (जे)	510	670	820(738-902)	25	1355	2500	3500	85	110	0.4	120
10D911K(जे)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0.4	110
10डी102के(जे)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0.4	100
10डी112के(जे)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0.4	90
