उत्पाद विवरण:
|
| भ्रूण: | अच्छा आत्म चिकित्सा गुण | समाई:: | 1.2uf |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | सामग्री: | मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म |
| आवेदन पत्र: | सामान्य उद्देश्य | कीवर्ड: | X2 सुरक्षा संधारित्र |
| प्रमुखता देना: | 1.5 यूएफ कैपेसिटर,155k कैपेसिटर 1.5 यूएफ,कैपेसिटर 155k |
||

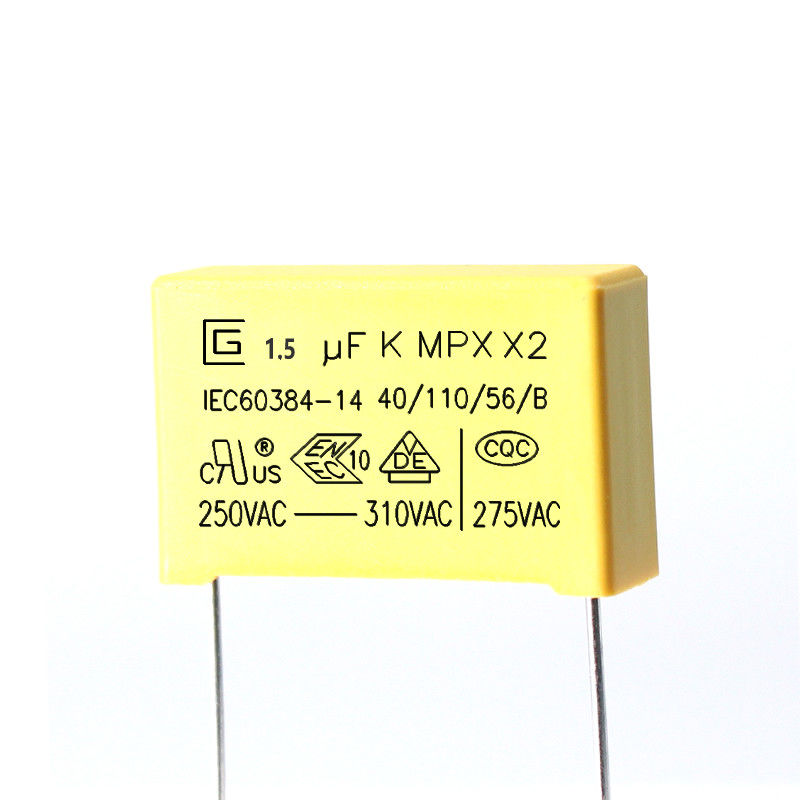

मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म 1.5uf 155K 125VAC X2 सेफ्टी कैपेसिटर अच्छा सेल्फ-हीलिंग गुण
सुरक्षा X2 कैपेसिटर एक प्रकार के सुरक्षा कैपेसिटर हैं।ऐसे अवसरों में सुरक्षा कैपेसिटर का उपयोग किया जाता है, यानी कैपेसिटर के विफल होने के बाद, यह बिजली के झटके का कारण नहीं बनेगा और व्यक्तिगत सुरक्षा को खतरे में नहीं डालेगा।
1. X2 सुरक्षा संधारित्र की मुख्य संरचना।
यह धातुयुक्त पॉलीप्रोपाइलीन फिल्म गैर-आगमनात्मक संरचना घुमावदार से बना है, जिसमें टिनडेड कॉपर क्लैड स्टील वायर, प्लास्टिक शेल और फ्लेम रिटार्डेंट एपॉक्सी राल पैकेज का उपयोग किया गया है।
पॉलीप्रोपाइलीन फिल्म का उपयोग ढांकता हुआ के रूप में किया जाता है, और सतह पर जस्ता-एल्यूमीनियम धातु की परत इलेक्ट्रोड के रूप में वैक्यूम-वाष्पीकृत होती है।यह घुमावदार और अन्य प्रक्रियाओं द्वारा निर्मित होता है।बाहरी (पीबीटी) लौ-प्रतिरोधी प्लास्टिक खोल के साथ पैक किया गया है और इपॉक्सी राल के साथ पॉट किया गया है।उपस्थिति डिजाइन कॉम्पैक्ट है और उच्च घनत्व अवसर स्थापना के लिए उपयुक्त है।
X2 सेफ्टी कैपेसिटर.pdf
X2 सुरक्षा कैपेसिटर के लक्षण
धातुकृत पॉलीप्रोपाइलीन फिल्म के साथ गैर-आगमनात्मक निर्माण।
उत्कृष्ट नमी प्रतिरोध।
खुद से उपचार।
उत्कृष्ट ज्वाला मंदक गुण।
ओवरवॉल्टेज झटके झेलने में सक्षम।
X2 सुरक्षा कैपेसिटर का उपयोग।
विद्युत चुम्बकीय हस्तक्षेप को दबाता है।
लाइनों को जम्पर करें।
यह सर्किट में श्रृंखला में एमीटर, एलईडी ड्राइवर, कंट्रोलर आदि के प्रतिरोध-समाई स्टेप-डाउन के लिए उपयुक्त है।
अंकन
1. सीगू लोगो:
2. समाई: (104K, 0.1μF)
3. समाई सहिष्णुता: (के) ± 10%
4. रेटेड वोल्टेज: 250,275,300,305,310VAC 5. उत्पाद वर्ग: X2
6. उत्पाद का प्रकार: एमपीएक्स
7. जलवायु श्रेणी: 40/110/56
8. निष्क्रिय ज्वलनशीलता वर्ग: बी
9. चीन अनुमोदन चिह्न: सीक्यूसी
10. जर्मनी अनुमोदन चिह्न: VDE
11. ENEC अनुमोदन चिह्न: ENEC
12. अमेरिकी अनुमोदन चिह्न: सीयूएल
13. अनुमोदन मानक: IEC60384-14
|
नहीं। |
मुख्य सामग्री |
विनिर्देश |
टिप्पणी |
|
1 |
मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म |
MPPZAH या MPPA (5 ~ 12μm) |
--- |
|
2 |
जेएन, एसएन लाइन |
Zn या Zn और Sn मिश्र धातु |
--- |
|
3 |
टर्मिनल |
क्यू (तांबे के तार) (Φ0.55 या 0.75 मिमी) |
± 0.05 मिमी |
|
4 |
मुहरबंद सामग्री |
एपॉक्सी रेजि़न |
UL94-V0 |
|
5 |
प्लास्टिक की पेटी |
पीबीटी |
UL94-V0 |
विशेषताएं
1. यह विशेष रूप से 100Vac-240Vac मुख्य, यानी कैपेसिटिव डिवाइडर के साथ सीरियल में अनुप्रयोगों के लिए डिज़ाइन किया गया है, उदाहरण के लिए, ऊर्जा मीटर, एलईडी ड्राइवर इत्यादि।
2. धातुकृत पॉलीप्रोपाइलीन फिल्म
3. अच्छा स्व-उपचार गुण, वृद्धि वोल्टेज पर जोर देने के साथ
4. क्षमता की लंबी स्थिरता
5. नम वातावरण में अच्छे गुण
6. उत्कृष्ट सक्रिय और निष्क्रिय लौ प्रतिरोधी क्षमता
निर्माण और उत्पादों की मुख्य सामग्री
निर्दिष्टीकरण (आईईसी 60384-14)
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| समाई | निर्दिष्ट सहिष्णुता के भीतर | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| अपव्यय कारक | 0.001 (0.1%) मैक्स। | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| वोल्टेज प्रमाण | कोई असामान्यता नहीं होगी | टर्मिनलों के बीच 4.3UR (Vdc) 60sec का परीक्षण। |
| टर्मिनल और बाड़े के बीच UR×200%+1500Vac, 60sec। | ||
| इन्सुलेशन प्रतिरोध | CR ≤ 0.33μF IR ≥ 15,000MΩ CR > 0.33μF IR ≥6,000s | 100±15Vdc, 60sec / 25℃ |
| समाप्ति की मजबूती | कोई तार टूटना नहीं और संधारित्र का कोई नुकसान नहीं |
टर्मिनल लोड फोर्स की टेंस स्ट्रेंथ: 1.0 किग्रा |
|
टर्मिनल लोड फोर्स की बेंडिंग स्ट्रेंथ: 0.5 किग्रा |
||
| टांका लगाने वाली गर्मी का प्रतिरोध |
(1) दिखावट: कोई दृश्य क्षति नहीं |
सोल्डर तापमान: 260 ± 5 ℃ |
| मिलाप की | सतह टिनिंग का 95% |
सोल्डर तापमान: 260 ± 5 ℃ |
| तापमान का तेजी से परिवर्तन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी। |
निचली श्रेणी का तापमान: -40 ℃ |
| कंपन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी |
फ़्रीक्वेंसी रेंज: 10~55Hz |
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| जलवायु अनुक्रम |
(1) दिखावट: कोई दृश्य क्षति नहीं |
सूखी गर्मी |
|
सर्दी |
||
| नम गर्मी स्थिर अवस्था |
(1) दिखावट: कोई दृश्य क्षति नहीं |
+ 40 डिग्री सेल्सियस और 93% आरएच, 56 दिन |
| चार्ज और डिस्चार्ज |
(1) दिखावट: कोई दृश्य क्षति नहीं |
टेस्ट वोल्टेज: √2 x यूआरवीएसी 50 हर्ट्ज |
| सहनशीलता |
(1) दिखावट: कोई दृश्य क्षति नहीं |
1.25 x यूआर वीएसी 50 हर्ट्ज, हर घंटे में एक बार |
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
पर्यावरण की आवश्यकता
1 RoHS की आवश्यकता का अनुपालन।
2 पहुंच की आवश्यकता का अनुपालन।
3 हलोजन के बिना (आवश्यकतानुसार)।
4 कृपया किसी तीसरे पक्ष द्वारा रोह और रीच के टेस्ट रिप्रोट के लिए अटैचमेंट 2 देखें
गुणवत्ता नियंत्रण
उत्पाद संरचना
मानक संदर्भ
GB-T2693-2001 (IDT IEC 60384-1-2008) इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए निश्चित कैपेसिटर - भाग 1: सामान्य विनिर्देश
GB-T14472-1988 इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए फिक्स्ड कैपेसिटर - भाग 16: अनुभागीय विनिर्देश: फिक्स्ड मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म डीसी कैपेसिटर
IEC-60384-14-2005 इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए फिक्स्ड कैपेसिटर - भाग 16: अनुभागीय विनिर्देश: फिक्स्ड मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म डीसी कैपेसिटर
GB-T 2828.1-2003 विशेषताओं द्वारा निरीक्षण के लिए नमूनाकरण प्रक्रियाएं - भाग 1: लॉट-बाय-लॉट निरीक्षण के लिए स्वीकृति गुणवत्ता सीमा (AQL) द्वारा अनुक्रमित नमूनाकरण योजनाएँ (ISO 2859-1:1999, IDT)
पैकिंग
प्लास्टिक बैग न्यूनतम पैकिंग है। मात्रा 100,200,300, 500,1000PCS है।
RoHS के लेबल में उत्पाद का नाम, विनिर्देश, मात्रा, लॉट नंबर, निर्माण तिथि आदि शामिल हैं।
एक आंतरिक बॉक्स में N PCS बैग होते हैं
आंतरिक बॉक्स आकार (L×W×H)=23×30×30cm RoHS और SVHC के लिए अंकन
एक बाहरी बॉक्स में दो आंतरिक बॉक्स होते हैं
बाहरी बॉक्स का आकार (L×W×H)=48×32.2×33cm RoHS और SVHC के लिए अंकन
