उत्पाद विवरण:
|
| भ्रूण: | उत्कृष्ट सक्रिय और निष्क्रिय लौ प्रतिरोधी क्षमता | समाई:: | 1.2uf |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | सामग्री: | मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म |
| आवेदन पत्र: | सामान्य उद्देश्य | कीवर्ड: | X2 सुरक्षा संधारित्र |
| प्रमुखता देना: | 125VAC संधारित्र 1.2 UF,1.2 UF संधारित्र 125VAC |
||

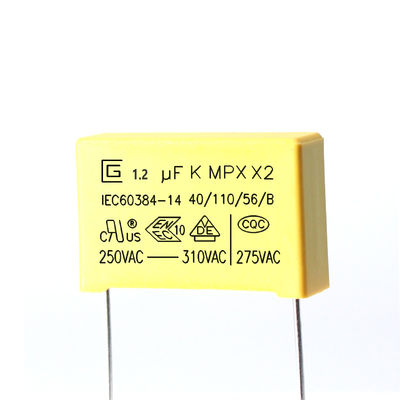

अच्छा सेल्फ-हीलिंग 1.2uf 125K 125VAC X2 सेफ्टी कैपेसिटर सर्ज वोल्टेज स्ट्रेस को झेलता है
एक्स कैपेसिटर --- मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म कैपेसिटर;आमतौर पर, एक्स कैपेसिटर ज्यादातर पॉलिएस्टर फिल्म कैपेसिटर से बना होता है जिसमें अपेक्षाकृत बड़े रिपल करंट प्रतिरोध होते हैं।इस प्रकार के संधारित्र में एक बड़ी मात्रा होती है, लेकिन यह तात्कालिक चार्ज और डिस्चार्ज के लिए एक बड़े करंट की अनुमति देता है, और इसका आंतरिक प्रतिरोध तदनुसार छोटा होता है।एक्स कैपेसिटर प्लास्टिक पैकेजिंग में बाहरी वर्ग और आंतरिक उच्च-वोल्टेज ओपीपी (धातुकृत पॉलीप्रोपाइलीन सामग्री घुमावदार प्रसंस्करण) को अपनाता है।ओपीपी सामग्री में न केवल बेहतर विद्युत प्रदर्शन होता है, बल्कि बिजली आपूर्ति के इनपुट अंत के साथ समानांतर में जुड़े होने पर उच्च आवृत्ति दालों के प्रभाव को प्रभावी ढंग से कम कर सकता है।शक्ति प्रभाव।
X2 सेफ्टी कैपेसिटर.pdf
X2 सुरक्षा कैपेसिटर के लक्षण
धातुकृत पॉलीप्रोपाइलीन फिल्म के साथ गैर-आगमनात्मक निर्माण।
उत्कृष्ट नमी प्रतिरोध।
खुद से उपचार।
उत्कृष्ट ज्वाला मंदक गुण।
ओवरवॉल्टेज झटके झेलने में सक्षम।
X2 सुरक्षा कैपेसिटर का उपयोग।
विद्युत चुम्बकीय हस्तक्षेप को दबाता है।
लाइनों को जम्पर करें।
यह सर्किट में श्रृंखला में एमीटर, एलईडी ड्राइवर, कंट्रोलर आदि के प्रतिरोध-समाई स्टेप-डाउन के लिए उपयुक्त है।
अंकन
1. सीगू लोगो:
2. समाई: (104K, 0.1μF)
3. समाई सहिष्णुता: (के) ± 10%
4. रेटेड वोल्टेज: 250,275,300,305,310VAC 5. उत्पाद वर्ग: X2
6. उत्पाद का प्रकार: एमपीएक्स
7. जलवायु श्रेणी: 40/110/56
8. निष्क्रिय ज्वलनशीलता वर्ग: बी
9. चीन अनुमोदन चिह्न: सीक्यूसी
10. जर्मनी अनुमोदन चिह्न: VDE
11. ENEC अनुमोदन चिह्न: ENEC
12. अमेरिकी अनुमोदन चिह्न: सीयूएल
13. अनुमोदन मानक: IEC60384-14
नहीं। | मुख्य सामग्री | विनिर्देश | टिप्पणी |
1 | मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म | MPPZAH या MPPA (5 ~ 12μm) | --- |
2 | जेएन, एसएन लाइन | Zn या Zn और Sn मिश्र धातु | --- |
3 | टर्मिनल | क्यू (तांबे के तार) (Φ0.55 या 0.75 मिमी) | ± 0.05 मिमी |
4 | मुहरबंद सामग्री | एपॉक्सी रेजि़न | UL94-V0 |
5 | प्लास्टिक की पेटी | पीबीटी | UL94-V0 |
विशेषताएं
1. यह विशेष रूप से 100Vac-240Vac मुख्य, यानी कैपेसिटिव डिवाइडर के साथ सीरियल में अनुप्रयोगों के लिए डिज़ाइन किया गया है, उदाहरण के लिए, ऊर्जा मीटर, एलईडी ड्राइवर इत्यादि।
2. धातुकृत पॉलीप्रोपाइलीन फिल्म
3. अच्छा स्व-उपचार गुण, वृद्धि वोल्टेज पर जोर देने के साथ
4. क्षमता की लंबी स्थिरता
5. नम वातावरण में अच्छे गुण
6. उत्कृष्ट सक्रिय और निष्क्रिय लौ प्रतिरोधी क्षमता
निर्माण और उत्पादों की मुख्य सामग्री
निर्दिष्टीकरण (आईईसी 60384-14)
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| समाई | निर्दिष्ट सहिष्णुता के भीतर | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| अपव्यय कारक | 0.001 (0.1%) मैक्स। | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| वोल्टेज प्रमाण | कोई असामान्यता नहीं होगी | टर्मिनलों के बीच 4.3UR (Vdc) 60sec का परीक्षण। |
| टर्मिनल और बाड़े के बीच UR×200%+1500Vac, 60sec। | ||
| इन्सुलेशन प्रतिरोध | CR ≤ 0.33μF IR ≥ 15,000MΩ CR > 0.33μF IR ≥6,000s | 100±15Vdc, 60sec / 25℃ |
| समाप्ति की मजबूती | कोई तार टूटना नहीं और संधारित्र का कोई नुकसान नहीं | टर्मिनल लोड फोर्स की टेंस स्ट्रेंथ: 1.0 किग्रा |
टर्मिनल लोड फोर्स की बेंडिंग स्ट्रेंथ: 0.5 किग्रा | ||
| टांका लगाने वाली गर्मी का प्रतिरोध | (1) दिखावट: कोई दृश्य क्षति नहीं | सोल्डर तापमान: 260 ± 5 ℃ |
| मिलाप की | सतह टिनिंग का 95% | सोल्डर तापमान: 260 ± 5 ℃ |
| तापमान का तेजी से परिवर्तन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी। | निचली श्रेणी का तापमान: -40 ℃ |
| कंपन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी | फ़्रीक्वेंसी रेंज: 10~55Hz |
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| जलवायु अनुक्रम | (1) दिखावट: कोई दृश्य क्षति नहीं | सूखी गर्मी |
सर्दी | ||
| नम गर्मी स्थिर अवस्था | (1) दिखावट: कोई दृश्य क्षति नहीं | + 40 डिग्री सेल्सियस और 93% आरएच, 56 दिन |
| चार्ज और डिस्चार्ज | (1) दिखावट: कोई दृश्य क्षति नहीं | टेस्ट वोल्टेज: √2 x यूआरवीएसी 50 हर्ट्ज |
| सहनशीलता | (1) दिखावट: कोई दृश्य क्षति नहीं | 1.25 x यूआर वीएसी 50 हर्ट्ज, हर घंटे में एक बार |
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
पर्यावरण की आवश्यकता
1 RoHS की आवश्यकता का अनुपालन।
2 पहुंच की आवश्यकता का अनुपालन।
3 हलोजन के बिना (आवश्यकतानुसार)।
4 कृपया किसी तीसरे पक्ष द्वारा रोह और रीच के टेस्ट रिप्रोट के लिए अटैचमेंट 2 देखें
गुणवत्ता नियंत्रण
उत्पाद संरचना
मानक संदर्भ
GB-T2693-2001 (IDT IEC 60384-1-2008) इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए निश्चित कैपेसिटर - भाग 1: सामान्य विनिर्देश
GB-T14472-1988 इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए फिक्स्ड कैपेसिटर - भाग 16: अनुभागीय विनिर्देश: फिक्स्ड मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म डीसी कैपेसिटर
IEC-60384-14-2005 इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए फिक्स्ड कैपेसिटर - भाग 16: अनुभागीय विनिर्देश: फिक्स्ड मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म डीसी कैपेसिटर
GB-T 2828.1-2003 विशेषताओं द्वारा निरीक्षण के लिए नमूनाकरण प्रक्रियाएं - भाग 1: लॉट-बाय-लॉट निरीक्षण के लिए स्वीकृति गुणवत्ता सीमा (AQL) द्वारा अनुक्रमित नमूनाकरण योजनाएँ (ISO 2859-1:1999, IDT)
