उत्पाद विवरण:
|
| भ्रूण: | स्व-चिकित्सा प्रभाव के कारण लंबा जीवन | समाई:: | 0.56यूएफ |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | परिचालन तापमान: | -40 ℃ ~ + 110 ℃ |
| आवेदन पत्र: | सामान्य उद्देश्य | कीवर्ड: | X2 सुरक्षा संधारित्र |
| प्रमुखता देना: | 564K X2 सुरक्षा संधारित्र,X2 सुरक्षा संधारित्र 275VAC,0.56 UF संधारित्र |
||

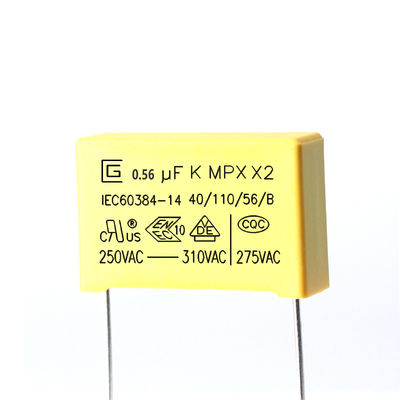

छोटा नुकसान 0.56uf 564K 275VAC X2 सेफ्टी कैपेसिटर लॉन्ग लाइफ टू सेल्फ हीलिंग इफेक्ट
X2 सेफ्टी कैपेसिटर.pdf
सुरक्षा X2 कैपेसिटर एक प्रकार के सुरक्षा कैपेसिटर हैं।ऐसे अवसरों में सुरक्षा कैपेसिटर का उपयोग किया जाता है, यानी कैपेसिटर के विफल होने के बाद, यह बिजली के झटके का कारण नहीं बनेगा और व्यक्तिगत सुरक्षा को खतरे में नहीं डालेगा।
1. X2 सुरक्षा संधारित्र की मुख्य संरचना।
यह धातुयुक्त पॉलीप्रोपाइलीन फिल्म गैर-आगमनात्मक संरचना घुमावदार से बना है, जिसमें टिनडेड कॉपर क्लैड स्टील वायर, प्लास्टिक शेल और फ्लेम रिटार्डेंट एपॉक्सी राल पैकेज का उपयोग किया गया है।
पॉलीप्रोपाइलीन फिल्म का उपयोग ढांकता हुआ के रूप में किया जाता है, और सतह पर जस्ता-एल्यूमीनियम धातु की परत इलेक्ट्रोड के रूप में वैक्यूम-वाष्पीकृत होती है।यह घुमावदार और अन्य प्रक्रियाओं द्वारा निर्मित होता है।बाहरी (पीबीटी) लौ-प्रतिरोधी प्लास्टिक खोल के साथ पैक किया गया है और इपॉक्सी राल के साथ पॉट किया गया है।उपस्थिति डिजाइन कॉम्पैक्ट है और उच्च घनत्व अवसर स्थापना के लिए उपयुक्त है।
X2 कैपेसिटर फ़ंक्शन
1. बिजली आपूर्ति के विद्युत चुम्बकीय हस्तक्षेप को दबाएं।
X2 सुरक्षा संधारित्र का सबसे आम कार्य विद्युत आपूर्ति के विद्युत चुम्बकीय हस्तक्षेप को दबाना है।यह आम तौर पर तटस्थ तार और बिजली आपूर्ति के लाइव तार के प्रवेश द्वार पर रखा जाता है।बिजली आपूर्ति में, यह आमतौर पर सुरक्षा वाई कैपेसिटर के साथ प्रयोग किया जाता है।एक्स-कैपेसिटर एक कैपेसिटर है जो सामान्य-मोड हस्तक्षेप को दबाने के लिए पावर लाइन के दो तारों (एलएन) से जुड़ा है।वाई कैपेसिटर कैपेसिटर होते हैं जो पावर लाइन और ग्राउंड (एलई, एनई) की दो लाइनों के बीच जुड़े होते हैं, और आमतौर पर अंतर फिल्म हस्तक्षेप को दबाने के लिए जोड़े में दिखाई देते हैं।यदि बिजली आपूर्ति में सुरक्षा कैपेसिटर का उपयोग नहीं किया जाता है, तो बिजली आपूर्ति प्रमाणित होने पर EMC समस्याएँ उत्पन्न होंगी, इसलिए सुरक्षा कैपेसिटर अपरिहार्य हैं।
2. रोकनेवाला-समाई स्टेप-डाउन प्रभाव।
बिजली आपूर्ति के विद्युत चुम्बकीय हस्तक्षेप को दबाने के अलावा, X2 को 100 ~ 250VAC बिजली की आपूर्ति के साथ सर्किट में श्रृंखला में भी जोड़ा जा सकता है और आरसी स्टेप-डाउन कैपेसिटर के रूप में उपयोग किया जाता है।रेजिस्टेंस-कैपेसिटेंस स्टेप-डाउन सर्किट अपेक्षाकृत सरल और किफायती है, और अक्सर कुछ कम-पावर सर्किट में उपयोग किया जाता है, जैसे कि एलईडी मॉड्यूल और छोटे घरेलू उपकरण नियंत्रण।
उत्पाद परिचय
एमपीएक्स को मेटलाइज्ड पॉलीप्रोपाइलीन फिल्म डाइइलेक्ट्रिक, नॉन-इंडक्टिव कंस्ट्रक्शन, टिनडेड कॉपर वायर लीड्स और फ्लेम रिटार्डेंट एपॉक्सी रेजिन कोटिंग से वाइंड किया जाता है।उनके पास UL 94-V0 के अनुसार स्व-उपचार और अच्छी ज्वाला मंदक की उत्कृष्ट विशेषताएं हैं
विशेषताएं
1 गैर-प्रेरण निर्माण
2 उच्च नमी प्रतिरोध
3 सेल्फ हीलिंग प्रॉपर्टी
4 ज्वाला मंदक प्रकार (UL 94V-0 का अनुपालन)
5 बहुत कम नुकसान
निर्माण और उत्पादों की मुख्य सामग्री
निर्दिष्टीकरण (आईईसी 60384-14)
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| समाई | निर्दिष्ट सहिष्णुता के भीतर | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| अपव्यय कारक | 0.001 (0.1%) मैक्स। | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| वोल्टेज प्रमाण | कोई असामान्यता नहीं होगी | टर्मिनलों के बीच 4.3UR (Vdc) 60sec का परीक्षण। |
| टर्मिनल और बाड़े के बीच UR×200%+1500Vac, 60sec। | ||
| इन्सुलेशन प्रतिरोध | CR ≤ 0.33μF IR ≥ 15,000MΩ CR > 0.33μF IR ≥6,000s | 100±15Vdc, 60sec / 25℃ |
| समाप्ति की मजबूती | कोई तार टूटना नहीं और संधारित्र का कोई नुकसान नहीं |
टर्मिनल लोड फोर्स की टेंस स्ट्रेंथ: 1.0 किग्रा होल्डिंग टाइम: 10 ± 1sec |
|
टर्मिनल लोड फोर्स की बेंडिंग स्ट्रेंथ: 0.5 किग्रा झुकने का समय: 4 x 90 ﾟ |
||
| टांका लगाने वाली गर्मी का प्रतिरोध |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± 5% प्रारंभिक मूल्य |
सोल्डर तापमान: 260 ± 5 ℃ मिलाप समय: 5±0.5sec |
| मिलाप की | सतह टिनिंग का 95% |
सोल्डर तापमान: 260 ± 5 ℃ सोल्डर टाइम: 2 ± 0.5 सेकेंड |
| तापमान का तेजी से परिवर्तन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी। |
निचली श्रेणी का तापमान: -40 ℃ ऊपरी श्रेणी का तापमान: 110 ℃ चक्रों की संख्या: 5 अवधि t1 = 30 मिनट |
| कंपन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी |
फ़्रीक्वेंसी रेंज: 10~55Hz कोर्स: एक्स, वाई, जेड (अक्ष) 2h / अक्ष (कुल 6h) विस्थापन आयाम: 0.75 मिमी |
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| जलवायु अनुक्रम |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± 5% प्रारंभिक मूल्य (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% (5) वोल्टेज प्रमाण: सामान्य |
सूखी गर्मी ऊपरी तापमान: 110 ℃ कम अवधि: 16 घंटे |
|
सर्दी तापमान: -40 ℃ अवधि: 2 घंटे |
||
| नम गर्मी स्थिर अवस्था |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ±5% प्रारंभिक मूल्य (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% (5) वोल्टेज प्रमाण: सामान्य |
+ 40 डिग्री सेल्सियस और 93% आरएच, 56 दिन |
| चार्ज और डिस्चार्ज |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± प्रारंभिक मूल्य का 10% (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% |
टेस्ट वोल्टेज: √2 x यूआरवीएसी 50 हर्ट्ज चार्ज और डिस्चार्ज: 0.5 सेकेंड / समय 10000 चक्रों के लिए दोहराया |
| सहनशीलता |
(1) दिखावट: कोई दृश्य क्षति नहीं (2) △C/C : ≤ ± प्रारंभिक मूल्य का 10% (3) DF (tanδ): ≤ 0.008 बढ़े हुए मूल्य का (4) आईआर: ≥ लागू सीमा का 50% |
1.25 x यूआर वीएसी 50 हर्ट्ज, हर घंटे में एक बार 0.1 सेकंड के लिए 1,000VAC तक बढ़ाएँ, ऊपरी रेटेड तापमान पर 1,000 घंटे |
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
पर्यावरण की आवश्यकता
1 RoHS की आवश्यकता का अनुपालन।
2 पहुंच की आवश्यकता का अनुपालन।
3 हलोजन के बिना (आवश्यकतानुसार)।
4 कृपया किसी तीसरे पक्ष द्वारा रोह और रीच के टेस्ट रिप्रोट के लिए अटैचमेंट 2 देखें
गुणवत्ता नियंत्रण
उत्पाद संरचना
