उत्पाद विवरण:
|
| आवेदन पत्र: | बिजली की आपूर्ति बदलना | सामग्री: | चीनी मिट्टी |
|---|---|---|---|
| विशेषताएँ: | कॉम्पैक्ट संरचना | प्रदायक प्रकार: | मूल निर्माता, ओडीएम |
| कीवर्ड: | Y2 सुरक्षा संधारित्र | क्षमता: | 10pf ~ 10000pf |
| प्रमुखता देना: | 300VAC Y2 सेफ्टी कैपेसिटर,331K Y2 सेफ्टी कैपेसिटर,300VAC कैपेसिटर लो लॉस |
||

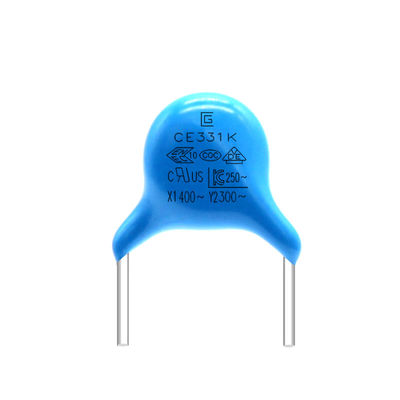

लो लॉस 331K 300VAC Y2 सेफ्टी कैपेसिटर का इस्तेमाल एंटीना कपलिंग और बाईपास सर्किट में किया जा सकता है
सर्किट में कुछ परिवर्तनशील तत्व होते हैं, जैसे कि प्रेरक, कैपेसिटर, आदि। ये चर तत्व आम तौर पर केवल संबंधित आवृत्ति के साइनसोइडल मात्रा के सापेक्ष परिवर्तन (या कमी) को ही ला सकते हैं या कम कर सकते हैं।उदाहरण के लिए, जब स्विच चालू होता है, तो प्रत्यावर्ती धारा Y1 और Y2 के बीच बार-बार बदलेगी, और इस समय उत्पन्न विद्युत चुम्बकीय क्षेत्र (प्रकाश स्रोत द्वारा उत्सर्जित प्रकाश के समान एक चुंबकीय क्षेत्र) स्वाभाविक रूप से तारों के बीच बल उत्पन्न करेगा। ."रिश्तेदार" एक निर्णायक भूमिका निभाता है।
इस तरह के कैपेसिटर की सबसे बड़ी विशेषता है: यह ओवरवॉल्टेज प्रभाव का सामना कर सकता है, और क्योंकि यह एक प्लास्टिक के मामले में पैक किया गया है, इसकी ज्वाला मंदक और अग्निरोधक प्रदर्शन भी विशेष रूप से अच्छा होगा।
साथ ही, इसमें कम नुकसान के फायदे भी हैं और बड़े पीक सर्ज वोल्टेज और करंट के प्रभाव का सामना कर सकते हैं।इसमें अच्छी स्थिरता, लंबी सेवा जीवन, ज्वाला मंदक ग्रेड बी, तापमान प्रतिरोध और अन्य विशेषताएं हैं।
आवेदन:
1. यह इलेक्ट्रॉनिक उपकरणों के बिजली आपूर्ति सर्किट के शोर दमन सर्किट के लिए उपयुक्त है
2. एंटीना युग्मन और बाईपास सर्किट में इस्तेमाल किया जा सकता है
3. विभिन्न छोटे घरेलू उपकरणों का नियंत्रण कक्ष
4. पावर फिल्टर
5. उच्च आवृत्ति एसी लोड
| विशिष्टता संदर्भ मानक | आईईसी 60384-14;एन 60384-14;आईईसी UL60384;के 60384 |
| स्वीकृत मोनोग्राम | VDE / ENEC / IEC / UL / CSA / KC / CQC |
| उपवर्ग;रेटेड वोल्टेज (यूआर) | एक्स1 / वाई1/वाई2;400VAC / 300VAC / 500VAC |
| समाई रेंज | 10pF से 10000pF |
| वोल्टेज सबूत | 1 मिनट के लिए 4000VAC/1 मिनट के लिए 2000VAC/1 मिनट के लिए 1800VAC |
| समाई सहिष्णुता | वाई5पी±10%(के);Y5U, Y5V±20%(M) को 25℃,1Vrms,1KHz पर मापा गया |
| अपव्यय कारक (tgδ) | Y5P, Y5U tgδ≤2.5%;Y5V tgδ≤5% 25 ℃, 1Vrms, 1KHz पर मापा गया |
| इन्सुलेशन प्रतिरोध (आईआर) | IR≥10000MΩ, 1min, 100VDC |
| परिचालन तापमान | -40 ℃ से + 85 ℃;-40 ℃ से + 125 ℃ |
| तापमान विशेषता | वाई5पी, वाई5यू, वाई5वी |
| ज्वाला मंदक एपॉक्सी | UL94-V0 |
| आदर्श | चौड़ाई | मोटाई | पैर की दूरी | नेतृत्व करना | वोल्टेज | क्षमता | सामग्री | सहनशीलता |
| Y2-103M-Y5V | φ13mm | टी 3.8 मिमी | F10mm | एल 3-22 मिमी | 300V[**]सी | 10000pF | वाई5वी | ±20% |
| Y2-472M-Y5V | φ9.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 4700pF | वाई5वी | ±20% |
| Y2-332M-Y5V | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 3300pF | वाई5वी | ±20% |
| Y2-222M-Y5V | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 2200pF | वाई5वी | ±20% |
| Y2-152M-Y5V | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1500pF | वाई5वी | ±20% |
| Y2-102M-Y5V | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1000pF | वाई5वी | ±20% |
| Y2-472M-Y5U | φ13mm | टी 3.8 मिमी | F10mm | एल 3-22 मिमी | 300V[**]सी | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | टी 3.8 मिमी | F10mm | एल 3-22 मिमी | 300V[**]सी | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 820pF | Y5U | ± 10% |
| Y2-681K-Y5U | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 680pF | Y5U | ± 10% |
| Y2-561K-Y5U | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 560pF | Y5U | ± 10% |
| Y2-471K-Y5U | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 470pF | Y5U | ± 10% |
| Y2-102K-Y5P | φ10मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1000pF | वाई5पी | ± 10% |
| Y2-821K-Y5P | φ10मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 820pF | वाई5पी | ± 10% |
| Y2-681K-Y5P | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 680pF | वाई5पी | ± 10% |
| Y2-561K-Y5P | φ8mm | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 560pF | वाई5पी | ± 10% |
| Y2-471K-Y5P | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 470pF | वाई5पी | ± 10% |
| Y2-331K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 330pF | वाई5पी | ± 10% |
| Y2-221K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 220pF | वाई5पी | ± 10% |
| Y2-151K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 150pF | वाई5पी | ± 10% |
| Y2-101K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 100pF | वाई5पी | ± 10% |
