उत्पाद विवरण:
|
| आवेदन पत्र: | उच्च आवृत्ति एसी लोड | सामग्री: | चीनी मिट्टी |
|---|---|---|---|
| बंडल का प्रकार: | माउंट सतह | प्रदायक प्रकार: | मूल निर्माता, ओडीएम |
| कीवर्ड: | Y2 सुरक्षा संधारित्र | क्षमता: | 10pf ~ 10000pf |
| प्रमुखता देना: | 10000pF एसी सुरक्षा कैपेसिटर,300VAC सुरक्षा कैपेसिटर |
||

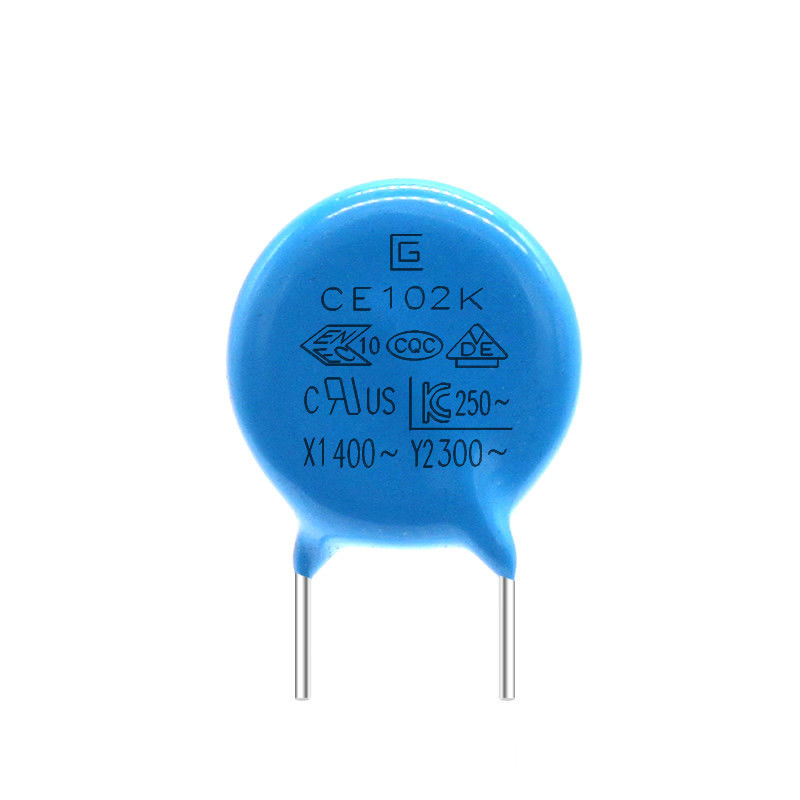

अच्छा स्थिरता 102K 300VAC Y2 सुरक्षा संधारित्र एपॉक्सी राल के साथ लेपित
विशेषताएं:
विभिन्न देशों के सुरक्षा मानकों को पूरा करना
कॉम्पैक्ट संरचना
लागत कुशल
एपॉक्सी राल के साथ लेपित
आवेदन:
यह इलेक्ट्रॉनिक उपकरणों के बिजली आपूर्ति सर्किट शोर दमन सर्किट के लिए उपयुक्त है, एंटीना कपलिंग जम्पर और बाईपास सर्किट के रूप में भी इस्तेमाल किया जा सकता है, एक प्रकार का एसी है
स्विचिंग पावर और एसी कन्वर्टर्स के प्राथमिक और माध्यमिक युग्मन के साथ लाइन फिल्टर और एक्स / वाई वर्ग कैपेसिटर।
| विशिष्टता संदर्भ मानक | आईईसी 60384-14;एन 60384-14;आईईसी UL60384;के 60384 |
| स्वीकृत मोनोग्राम | VDE / ENEC / IEC / UL / CSA / KC / CQC |
| उपवर्ग;रेटेड वोल्टेज (यूआर) | एक्स1 / वाई1/वाई2;400VAC / 300VAC / 500VAC |
| समाई रेंज | 10pF से 10000pF |
| वोल्टेज सबूत | 1 मिनट के लिए 4000VAC/1 मिनट के लिए 2000VAC/1 मिनट के लिए 1800VAC |
| समाई सहिष्णुता | वाई5पी±10%(के);Y5U, Y5V±20%(M) को 25℃,1Vrms,1KHz पर मापा गया |
| अपव्यय कारक (tgδ) | Y5P, Y5U tgδ≤2.5%;Y5V tgδ≤5% 25 ℃, 1Vrms, 1KHz पर मापा गया |
| इन्सुलेशन प्रतिरोध (आईआर) | IR≥10000MΩ, 1min, 100VDC |
| परिचालन तापमान | -40 ℃ से + 85 ℃;-40 ℃ से + 125 ℃ |
| तापमान विशेषता | वाई5पी, वाई5यू, वाई5वी |
| ज्वाला मंदक एपॉक्सी | UL94-V0 |
| आदर्श | चौड़ाई | मोटाई | पैर की दूरी | नेतृत्व करना | वोल्टेज | क्षमता | सामग्री | सहनशीलता |
| Y2-103M-Y5V | φ13mm | टी 3.8 मिमी | F10mm | एल 3-22 मिमी | 300V[**]सी | 10000pF | वाई5वी | ±20% |
| Y2-472M-Y5V | φ9.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 4700pF | वाई5वी | ±20% |
| Y2-332M-Y5V | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 3300pF | वाई5वी | ±20% |
| Y2-222M-Y5V | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 2200pF | वाई5वी | ±20% |
| Y2-152M-Y5V | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1500pF | वाई5वी | ±20% |
| Y2-102M-Y5V | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1000pF | वाई5वी | ±20% |
| Y2-472M-Y5U | φ13mm | टी 3.8 मिमी | F10mm | एल 3-22 मिमी | 300V[**]सी | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | टी 3.8 मिमी | F10mm | एल 3-22 मिमी | 300V[**]सी | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 820pF | Y5U | ± 10% |
| Y2-681K-Y5U | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 680pF | Y5U | ± 10% |
| Y2-561K-Y5U | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 560pF | Y5U | ± 10% |
| Y2-471K-Y5U | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 470pF | Y5U | ± 10% |
| Y2-102K-Y5P | φ10मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 1000pF | वाई5पी | ± 10% |
| Y2-821K-Y5P | φ10मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 820pF | वाई5पी | ± 10% |
| Y2-681K-Y5P | φ8.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 680pF | वाई5पी | ± 10% |
| Y2-561K-Y5P | φ8mm | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 560pF | वाई5पी | ± 10% |
| Y2-471K-Y5P | φ7.5मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 470pF | वाई5पी | ± 10% |
| Y2-331K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 330pF | वाई5पी | ± 10% |
| Y2-221K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 220pF | वाई5पी | ± 10% |
| Y2-151K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 150pF | वाई5पी | ± 10% |
| Y2-101K-Y5P | φ6.5 मिमी | टी 3.8 मिमी | एफ 7.5 मिमी | एल 3-22 मिमी | 300V[**]सी | 100pF | वाई5पी | ± 10% |
उत्पादन प्रक्रिया
उत्पाद संरचना
उत्पाद उपयोग
