उत्पाद विवरण:
|
| कीवर्ड: | X2 सुरक्षा संधारित्र | समाई:: | 0.047यूएफ |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | मॉडल संख्या::: | एमकेपी X2 |
| परिचालन तापमान: | -40 ℃ ~ + 110 ℃ | आवेदन पत्र: | व्यापक रूप से लाइन के पार, हस्तक्षेप दमन सर्किट, मोटर, फैन, एयर कंडीशनर आदि में उपयोग किया जाता है। |
| समाई सहिष्णुता: | ± 10% (के), ± 20% (एम) | सामग्री:: | धातुकृत पॉलीप्रोपाइलीन संरचना |
| प्रमुखता देना: | मोटर X2 सुरक्षा संधारित्र,CQC X2 सुरक्षा संधारित्र,0.047 Uf संधारित्र |
||

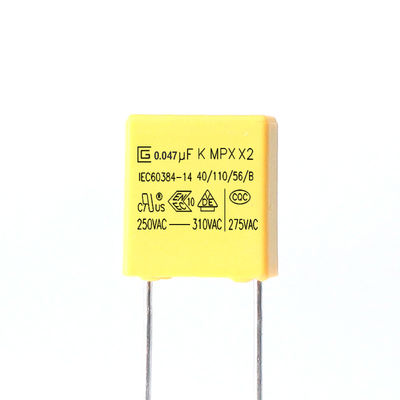

0.047uf 310v X2 सुरक्षा संधारित्र विरोधी हस्तक्षेप संधारित्र उत्कृष्ट आवृत्ति और तापमान विशेषताएँ
X कैपेसिटर का कैपेसिटेंस मान Y कैपेसिटर की तुलना में बड़ा होने की अनुमति है, लेकिन पावर कॉर्ड प्लग को लंबे समय तक चार्ज होने से रोकने के लिए X कैपेसिटर के दोनों सिरों पर समानांतर में एक सुरक्षा अवरोधक जुड़ा होना चाहिए जब पावर कॉर्ड को अनप्लग और डाला जाता है तो कैपेसिटर की चार्जिंग और डिस्चार्जिंग प्रक्रिया।सुरक्षा मानक निर्धारित करता है कि जब काम पर मशीन की पावर कॉर्ड अनप्लग हो जाती है, दो सेकंड के भीतर, पावर कॉर्ड प्लग के दोनों सिरों पर चार्ज वोल्टेज (या ग्राउंड क्षमता) मूल रेटेड वर्किंग वोल्टेज के 30% से कम होना चाहिए
उत्पाद परिचय
एमपीएक्स को मेटलाइज्ड पॉलीप्रोपाइलीन फिल्म डाइइलेक्ट्रिक, नॉन-इंडक्टिव कंस्ट्रक्शन, टिनडेड कॉपर वायर लीड्स और फ्लेम रिटार्डेंट एपॉक्सी रेजिन कोटिंग से वाइंड किया जाता है।उनके पास UL 94-V0 के अनुसार स्व-उपचार और अच्छी ज्वाला मंदक की उत्कृष्ट विशेषताएं हैं
निर्माण और उत्पादों की मुख्य सामग्री
| नहीं। | मुख्य सामग्री | विनिर्देश | टिप्पणी |
| 1 | मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म | MPPZAH या MPPA (5 ~ 12μm) | --- |
| 2 | जेएन, एसएन लाइन | Zn या Zn और Sn मिश्र धातु | --- |
| 3 | टर्मिनल | क्यू (तांबे के तार) (Φ0.55 या 0.75 मिमी) | ± 0.05 मिमी |
| 4 | मुहरबंद सामग्री | एपॉक्सी रेजि़न | UL94-V0 |
| 5 | प्लास्टिक की पेटी | पीबीटी | UL94-V0 |
नोट: सभी सामग्री आरओएचएस और पहुंच की आवश्यकताओं के अनुपालन में हैं।
आवेदन टाइप करें
उत्पाद व्यापक रूप से इंटरफेरेंस सप्रेसर्स और पूरे-द-लाइन कैपेसिटर अनुप्रयोगों के लिए उपयोग किए जाएंगे। उन स्थितियों में उपयोग के लिए उपयुक्त है जहां कैपेसिटर की विफलता से बिजली के झटके का खतरा नहीं होगा।
विशेषताएं
1 गैर-प्रेरण निर्माण
2 उच्च नमी प्रतिरोध
3 सेल्फ हीलिंग प्रॉपर्टी
4 ज्वाला मंदक प्रकार (UL 94V-0 का अनुपालन)
5 बहुत कम नुकसान
6 उत्कृष्ट आवृत्ति और तापमान विशेषताओं
7 उच्च इन्सुलेशन प्रतिरोध
विद्युत निर्दिष्टीकरण
जब तक अन्यथा निर्दिष्ट न हो, विद्युत विशेषताएँ IEC 60384-14:2005 को संदर्भित करेंगी
| वस्तु | विशेषता आवश्यकता | परीक्षण विधि और स्थिति | ||||||||||||
| जलवायु श्रेणी | 40/110/56 | |||||||||||||
| निष्क्रिय ज्वलनशीलता वर्ग | बी | |||||||||||||
| परिचालन तापमान | -40 ℃ ~ + 110 ℃ | |||||||||||||
| समाई रेंज | 0.0022μF ~ 2.2μF | |||||||||||||
| समाई सहिष्णुता | ± 10% (के), ± 20% (एम) | 1 किलोहर्ट्ज़, 1.0 वीआरएमएस, 25 ℃ | ||||||||||||
| रेटेड वोल्टेज | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| अपव्यय कारक | 1 किलोहर्ट्ज़ <0.10% | IR≥6000s | ||||||||||||
| इन्सुलेशन प्रतिरोध | सी≤0.33μF | सी> 0.33μF | यूआर> 100 वी, 100 वीडीसी, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60 एस, 20 ℃ | ||||||||||||
| टर्मिनलों के बीच वोल्टेज को समझें | कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं | 4.3UR(dc) 60s 25℃ कट ऑफ करेंट 10mA | ||||||||||||
| टर्मिनलों और केस के बीच वोल्टेज का सामना करें | कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं | 2UR+1500V(ac) 60s 25°C ≥2000V(ac) 25°C | ||||||||||||
| मैक्स।पल्स उठने का समय (डीवी / डीटी) | लीड रिक्ति | |||||||||||||
|
||||||||||||||
अंकन
1. सीगू लोगो:
2. समाई: (104K, 0.1μF)
3. समाई सहिष्णुता: (के) ± 10%
4. रेटेड वोल्टेज: 250,275,300,305,310VAC
5. उत्पाद वर्ग: X2
6. उत्पाद का प्रकार: एमपीएक्स
7. जलवायु श्रेणी: 40/110/56
8. निष्क्रिय ज्वलनशीलता वर्ग: बी
9. चीन अनुमोदन चिह्न: सीक्यूसी
10. जर्मनी अनुमोदन चिह्न: VDE
11. ENEC अनुमोदन चिह्न: ENEC
12. अमेरिकी अनुमोदन चिह्न: सीयूएल
13. अनुमोदन मानक: IEC60384-14
8. स्वीकृतियां
| नहीं। | देश | स्वीकृति मानक | कोई फ़ाइल नहीं। | रेटेड वोल्टेज | ||
| 1 | चीन | सीक्यूसी | आईईसी60384-14:2005 | सीक्यूसी19001219393 | 275VAC | |
| 2 | जर्मनी | वीडीई | आईईसी60384-14:2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | यूरोपीय संघ | ईएनईसी | आईईसी60384-14:2013 | 40050234 | ||
| 4 | यूएसए कनाडा | यूएल | आईईसी60384-14:2005 | ई481614 | ||
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 ℃ मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
