उत्पाद विवरण:
|
| कीवर्ड: | X2 सुरक्षा संधारित्र | समाई:: | 0.1 यूएफ |
|---|---|---|---|
| रेटेड वोल्टेज:: | 250-310 वी | मॉडल संख्या::: | एमकेपी X2 |
| परिचालन तापमान: | -40 ℃ ~ + 110 ℃ | आवेदन पत्र: | व्यापक रूप से लाइन के पार, हस्तक्षेप दमन सर्किट, मोटर, फैन, एयर कंडीशनर आदि में उपयोग किया जाता है। |
| समाई सहिष्णुता: | ± 10% (के), ± 20% (एम) | सामग्री:: | धातुकृत पॉलीप्रोपाइलीन संरचना |
| प्रमुखता देना: | धातुयुक्त पॉलीप्रोपाइलीन फिल्म कैपेसिटर,एमकेपी एक्स 2 कैपेसिटर |
||

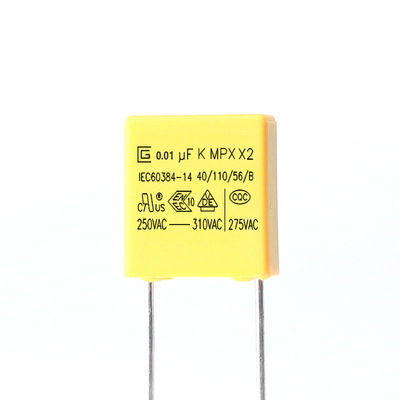

मेटालाइज्ड कैपेसिटर फिल्म प्लास्टिक केस क्लास X2 सेफ्टी कैपेसिटर मीडियम पावर स्क्वायर कैपेसिटर
उत्पाद परिचय
एमपीएक्स को मेटलाइज्ड पॉलीप्रोपाइलीन फिल्म डाइइलेक्ट्रिक, नॉन-इंडक्टिव कंस्ट्रक्शन, टिनडेड कॉपर वायर लीड्स और फ्लेम रिटार्डेंट एपॉक्सी रेजिन कोटिंग से वाइंड किया जाता है।उनके पास UL 94-V0 के अनुसार स्व-उपचार और अच्छी ज्वाला मंदक की उत्कृष्ट विशेषताएं हैं
निर्माण और उत्पादों की मुख्य सामग्री
| नहीं। | मुख्य सामग्री | विनिर्देश | टिप्पणी |
| 1 | मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म | MPPZAH या MPPA (5 ~ 12μm) | --- |
| 2 | जेएन, एसएन लाइन | Zn या Zn और Sn मिश्र धातु | --- |
| 3 | टर्मिनल | क्यू (तांबे के तार) (Φ0.55 या 0.75 मिमी) | ± 0.05 मिमी |
| 4 | मुहरबंद सामग्री | एपॉक्सी रेजि़न | UL94-V0 |
| 5 | प्लास्टिक की पेटी | पीबीटी | UL94-V0 |
नोट: सभी सामग्री आरओएचएस और पहुंच की आवश्यकताओं के अनुपालन में हैं।
आवेदन टाइप करें
उत्पाद व्यापक रूप से इंटरफेरेंस सप्रेसर्स और पूरे-द-लाइन कैपेसिटर अनुप्रयोगों के लिए उपयोग किए जाएंगे। उन स्थितियों में उपयोग के लिए उपयुक्त है जहां कैपेसिटर की विफलता से बिजली के झटके का खतरा नहीं होगा।
विशेषताएं
1 गैर-प्रेरण निर्माण
2 उच्च नमी प्रतिरोध
3 सेल्फ हीलिंग प्रॉपर्टी
4 ज्वाला मंदक प्रकार (UL 94V-0 का अनुपालन)
5 बहुत कम नुकसान
6 उत्कृष्ट आवृत्ति और तापमान विशेषताओं
7 उच्च इन्सुलेशन प्रतिरोध
विद्युत निर्दिष्टीकरण
जब तक अन्यथा निर्दिष्ट न हो, विद्युत विशेषताएँ IEC 60384-14:2005 को संदर्भित करेंगी
| वस्तु | विशेषता आवश्यकता | परीक्षण विधि और स्थिति | ||||||||||||
| जलवायु श्रेणी | 40/110/56 | |||||||||||||
| निष्क्रिय ज्वलनशीलता वर्ग | बी | |||||||||||||
| परिचालन तापमान | -40 ℃ ~ + 110 ℃ | |||||||||||||
| समाई रेंज | 0.0022μF ~ 2.2μF | |||||||||||||
| समाई सहिष्णुता | ± 10% (के), ± 20% (एम) | 1 किलोहर्ट्ज़, 1.0 वीआरएमएस, 25 ℃ | ||||||||||||
| रेटेड वोल्टेज | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| अपव्यय कारक | 1 किलोहर्ट्ज़ <0.10% | IR≥6000s | ||||||||||||
| इन्सुलेशन प्रतिरोध | सी≤0.33μF | सी> 0.33μF | यूआर> 100 वी, 100 वीडीसी, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60 एस, 20 ℃ | ||||||||||||
| टर्मिनलों के बीच वोल्टेज को समझें | कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं | 4.3UR(dc) 60s 25℃ कट ऑफ करेंट 10mA | ||||||||||||
| टर्मिनलों और केस के बीच वोल्टेज का सामना करें | कोई स्थायी ब्रेकडाउन या फ्लैशओवर नहीं | 2UR+1500V(ac) 60s 25°C ≥2000V(ac) 25°C | ||||||||||||
| मैक्स।पल्स उठने का समय (डीवी / डीटी) | लीड रिक्ति | |||||||||||||
| ||||||||||||||

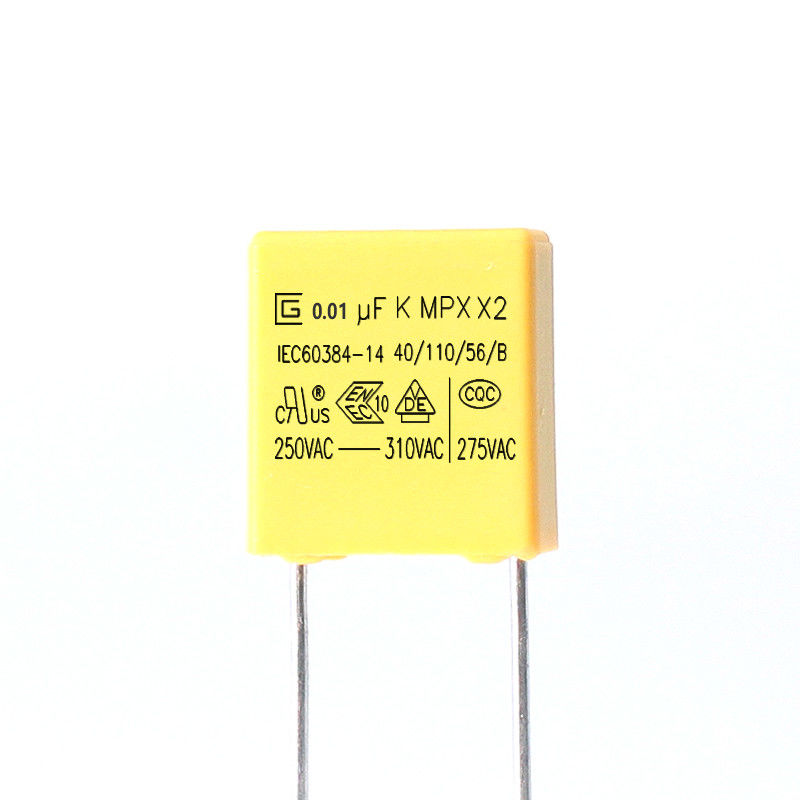

अंकन
1. सीगू लोगो:
2. समाई: (104K, 0.1μF)
3. समाई सहिष्णुता: (के) ± 10%
4. रेटेड वोल्टेज: 250,275,300,305,310VAC
5. उत्पाद वर्ग: X2
6. उत्पाद का प्रकार: एमपीएक्स
7. जलवायु श्रेणी: 40/110/56
8. निष्क्रिय ज्वलनशीलता वर्ग: बी
9. चीन अनुमोदन चिह्न: सीक्यूसी
10. जर्मनी अनुमोदन चिह्न: VDE
11. ENEC अनुमोदन चिह्न: ENEC
12. अमेरिकी अनुमोदन चिह्न: सीयूएल
13. अनुमोदन मानक: IEC60384-14
8. स्वीकृतियां
| नहीं। | देश | स्वीकृति मानक | कोई फ़ाइल नहीं। | रेटेड वोल्टेज | ||
| 1 | चीन | सीक्यूसी | आईईसी60384-14:2005 | सीक्यूसी19001219393 | 275VAC | |
| 2 | जर्मनी | वीडीई | आईईसी60384-14:2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | यूरोपीय संघ | ईएनईसी | आईईसी60384-14:2013 | 40050234 | ||
| 4 | यूएसए कनाडा | यूएल | आईईसी60384-14:2005 | ई481614 | ||
जमा करने की स्थिति
1 टी को ध्यान दिया जाना चाहिए कि टर्मिनलों की टांका लगाने की क्षमता तब खराब हो सकती है जब लंबे समय तक वातावरण में बमुश्किल संग्रहीत किया जाता है
2 यह विशेष रूप से उच्च तापमान और उच्च आर्द्रता में स्थित नहीं होना चाहिए, इसे निम्नलिखित शर्तों को प्रस्तुत करना होगा (मूल पैकेज में रखते हुए)
तापमान: 35 ℃ मैक्स सापेक्ष आर्द्रता: 60% मैक्स
3 भंडारण अवधि: हानि: 12 महीने अधिकतम (पैकेज बैग में लेबल पर चिह्नित निर्माण तिथि से)
निर्दिष्टीकरण (आईईसी 60384-14)
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| समाई | निर्दिष्ट सहिष्णुता के भीतर | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| अपव्यय कारक | 0.001 (0.1%) मैक्स। | 1KHz, 1Vrms मैक्स।25 ℃ पर |
| वोल्टेज प्रमाण | कोई असामान्यता नहीं होगी | टर्मिनलों के बीच 4.3UR (Vdc) 60sec का परीक्षण। |
| टर्मिनल और बाड़े के बीच UR×200%+1500Vac, 60sec। | ||
| इन्सुलेशन प्रतिरोध | CR ≤ 0.33μF IR ≥ 15,000MΩ CR > 0.33μF IR ≥6,000s | 100±15Vdc, 60sec / 25℃ |
| समाप्ति की मजबूती | कोई तार टूटना नहीं और संधारित्र का कोई नुकसान नहीं | टर्मिनल लोड फोर्स की टेंस स्ट्रेंथ: 1.0 किग्रा |
टर्मिनल लोड फोर्स की बेंडिंग स्ट्रेंथ: 0.5 किग्रा | ||
| टांका लगाने वाली गर्मी का प्रतिरोध | (1) दिखावट: कोई दृश्य क्षति नहीं | सोल्डर तापमान: 260 ± 5 ℃ |
| मिलाप की | सतह टिनिंग का 95% | सोल्डर तापमान: 260 ± 5 ℃ |
| तापमान का तेजी से परिवर्तन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी। | निचली श्रेणी का तापमान: -40 ℃ |
| कंपन | कैपेसिटर की दृष्टि से जांच की जाएगी और कोई दृश्य क्षति नहीं होगी | फ़्रीक्वेंसी रेंज: 10~55Hz |
| परीक्षण की चीज़ें | प्रदर्शन संबंधी जरूरतें | परीक्षण की शर्तें |
| जलवायु अनुक्रम | (1) दिखावट: कोई दृश्य क्षति नहीं | सूखी गर्मी |
सर्दी | ||
| नम गर्मी स्थिर अवस्था | (1) दिखावट: कोई दृश्य क्षति नहीं | + 40 डिग्री सेल्सियस और 93% आरएच, 56 दिन |
| चार्ज और डिस्चार्ज | (1) दिखावट: कोई दृश्य क्षति नहीं | टेस्ट वोल्टेज: √2 x यूआरवीएसी 50 हर्ट्ज |
| सहनशीलता | (1) दिखावट: कोई दृश्य क्षति नहीं | 1.25 x यूआर वीएसी 50 हर्ट्ज, हर घंटे में एक बार |
