उत्पाद विवरण:
|
| डीसी स्पार्क-ओवर वोल्टेज: | 75 ~ 1000 वी | आकार: | 4.5 मिमी * 3.2 मिमी |
|---|---|---|---|
| अनुकूलित करें: | नमूना सेवाएं प्रदान करें | कीवर्ड: | गैस डिस्चार्ज ट्यूब |
| नमूना: | उपलब्ध | विशेषताएँ: | उच्च होल्डओवर वोल्टेज। |
| प्रमुखता देना: | SMD सिरेमिक डिस्चार्ज ट्यूब,230XM सिरेमिक डिस्चार्ज ट्यूब |
||

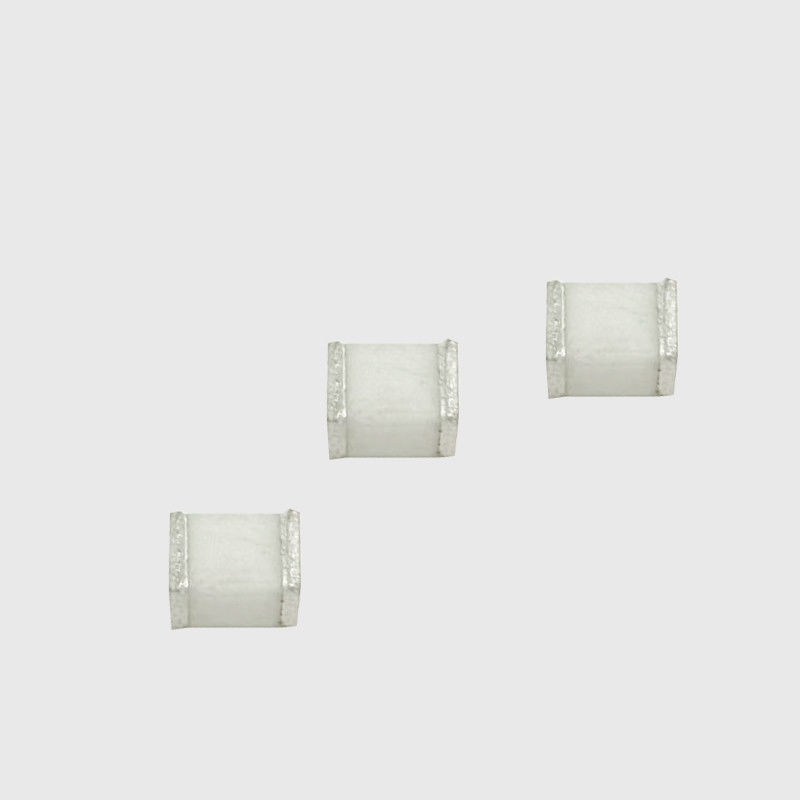

बिजली की आपूर्ति के लिए माइक्रो-गैप डिज़ाइन कम कैपेसिटेंस 4.5 मिमी * 3.2 मिमी एसएमडी 230XM गैस डिस्चार्ज ट्यूब
एसएमडी 230XM.pdf
गैस डिस्चार्ज ट्यूब एक गैप-टाइप लाइटनिंग प्रोटेक्शन कंपोनेंट है, जिसका व्यापक रूप से संचार प्रणालियों के बिजली संरक्षण में उपयोग किया गया है।डिस्चार्ज ट्यूब का उपयोग बहु-स्तरीय सुरक्षा सर्किट के पहले या पहले दो चरणों में बिजली के तात्कालिक ओवरकरंट को डिस्चार्ज करने और ओवरवॉल्टेज को सीमित करने के लिए किया जाता है।चूंकि डिस्चार्ज ट्यूब का अंतर-इलेक्ट्रोड इन्सुलेशन प्रतिरोध बड़ा है और परजीवी समाई छोटी है, यह उच्च आवृत्ति के लिए उपयुक्त नहीं है, सिग्नल लाइनों के लिए लाइटनिंग सुरक्षा के निश्चित फायदे हैं।डिस्चार्ज ट्यूब की सुरक्षा विशेषताओं की मुख्य कमियां यह हैं कि डिस्चार्ज समय की देरी बड़ी है, एक्शन सेंसिटिविटी आदर्श नहीं है, और वेव हेड के तेज उदय के साथ बिजली की लहर को प्रभावी ढंग से दबाना मुश्किल है, और एक है बिजली व्यवस्था के बिजली संरक्षण में फ़्रीव्हीलिंग समस्या।
आमतौर पर इस्तेमाल होने वाली गैस डिस्चार्ज ट्यूब में दो-इलेक्ट्रोड डिस्चार्ज ट्यूब और तीन-इलेक्ट्रोड डिस्चार्ज ट्यूब शामिल हैं।अधिकांश पैकेजिंग शेल सामग्री सिरेमिक हैं, इसलिए उन्हें सिरेमिक डिस्चार्ज ट्यूब कहा जाता है।
चयन सिद्धांत
(1) गैस डिस्चार्ज ट्यूब का डीसी डिस्चार्ज वोल्टेज लाइन के सामान्य संचालन के दौरान अधिकतम वोल्टेज से अधिक होना चाहिए, ताकि लाइन के सामान्य संचालन को प्रभावित न किया जा सके।
(2) गैस डिस्चार्ज ट्यूब का पल्स डिस्चार्ज वोल्टेज उच्चतम तात्कालिक वोल्टेज मान से कम होना चाहिए जिसे लाइन झेल सकती है, ताकि यह सुनिश्चित किया जा सके कि तात्कालिक ओवरवॉल्टेज की स्थिति में गैस डिस्चार्ज ट्यूब लाइन की तुलना में तेजी से प्रतिक्रिया कर सके, और ओवरवॉल्टेज को अग्रिम रूप से सुरक्षित मान तक सीमित करें।
(3) गैस डिस्चार्ज ट्यूब का होल्डिंग वोल्टेज जितना संभव हो उतना अधिक होना चाहिए।एक बार जब ओवरवॉल्टेज गायब हो जाता है, तो लाइन के सामान्य संचालन को प्रभावित किए बिना गैस डिस्चार्ज ट्यूब को समय पर बुझाया जा सकता है।
(4) क्षणिक बड़ी धाराओं के निर्वहन की सुविधा के लिए ग्राउंड वायर जितना संभव हो उतना छोटा और पर्याप्त मोटा होना चाहिए।
(5) यदि ओवरवॉल्टेज बहुत लंबा रहता है, तो गैस डिस्चार्ज ट्यूब बहुत अधिक गर्मी उत्पन्न करेगी।ओवरहीटिंग के कारण संरक्षित उपकरणों को नुकसान से बचाने के लिए, गैस डिस्चार्ज ट्यूब को विफलता सुरक्षा कार्ड डिवाइस से सुसज्जित किया जाना चाहिए।आजकल, गैस डिस्चार्ज ट्यूबों के कुछ नए उत्पादों में विफल-सुरक्षित कार्ड हैं।
विशेषताएं
• RoHS और HF अनुरूप
• आकार: 4.5 मिमी * 3.2 मिमी
• डीसी स्पार्क-ओवर वोल्टेज: 75~1000V
• स्थिर ब्रेकडाउन वोल्टेज।
• उच्च इन्सुलेशन प्रतिरोध।
• हाई होल्डओवर वोल्टेज।
• बड़े अवशोषित क्षणिक वर्तमान क्षमता।
• कम धारिता
• माइक्रो-गैप डिजाइन
अनुशंसित अनुप्रयोग
• संचार उपकरण • CATV उपकरण
• जांच उपकरण
• डेटा लाइनें
• बिजली की आपूर्ति
• टेलीकॉम एसएलआईसी सुरक्षा
• दूरसंचार
