उत्पाद विवरण:
|
| डीसी स्पार्क-ओवर वोल्टेज: | 75 ~ 1000 वी | आकार: | 4.5 मिमी * 3.2 मिमी |
|---|---|---|---|
| अनुकूलित करें: | नमूना सेवाएं प्रदान करें | नमूना: | उपलब्ध |
| कीवर्ड: | गैस डिस्चार्ज ट्यूब | विशेषताएँ: | उच्च इन्सुलेशन प्रतिरोध |
| प्रमुखता देना: | SMD गैस डिस्चार्ज ट्यूब,230XM गैस डिस्चार्ज ट्यूब |
||

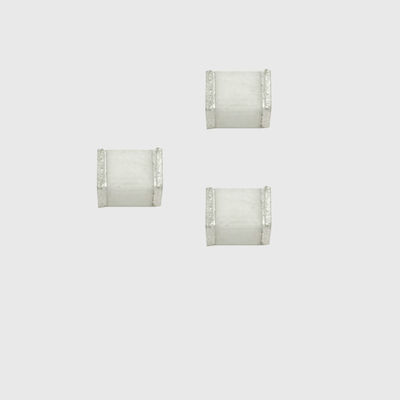

बिजली की आपूर्ति के लिए उच्च इन्सुलेशन प्रतिरोध 4.5 मिमी * 3.2 मिमी एसएमडी 230XM गैस डिस्चार्ज ट्यूब
एसएमडी 230XM.pdf
गैस डिस्चार्ज ट्यूब का कार्य सिद्धांत
जब लागू वोल्टेज गैस की ढांकता हुआ ताकत से अधिक हो जाता है, तो दो ध्रुवों के बीच का अंतर निर्वहन को तोड़ देगा, और मूल इन्सुलेट स्थिति एक प्रवाहकीय स्थिति में बदल जाएगी।अवशिष्ट दबाव स्तर।
पेंटोड डिस्चार्ज ट्यूब के मुख्य घटक मूल रूप से दो-पोल और तीन-पोल डिस्चार्ज ट्यूब के समान होते हैं, और इसमें बेहतर डिस्चार्ज समरूपता होती है और यह मल्टी-लाइन सुरक्षा के लिए उपयुक्त है।(आमतौर पर संचार लाइनों की सुरक्षा में उपयोग किया जाता है) दो-पोल डिस्चार्ज ट्यूब का डिस्चार्ज फैलाव अपेक्षाकृत बड़ा होता है।दो-पोल डिस्चार्ज ट्यूब का उपयोग करते समय, सामान्य-मोड ओवरवॉल्टेज को अंतर-मोड ओवरवॉल्टेज में परिवर्तित किया जा सकता है।सिस्टम में डिस्चार्ज ट्यूब के दोनों सिरों पर लागू सिस्टम का सामान्य ऑपरेटिंग वोल्टेज डिस्चार्ज को बनाए रखने के लिए वोल्टेज से कम होना चाहिए, अन्यथा फ्रीव्हीलिंग की समस्या होगी।आर्क डिस्चार्ज को बनाए रखने के लिए वोल्टेज वैल्यू वोल्टेज वैल्यू से अधिक है
चयन सिद्धांत
(1) गैस डिस्चार्ज ट्यूब का डीसी डिस्चार्ज वोल्टेज लाइन के सामान्य संचालन के दौरान अधिकतम वोल्टेज से अधिक होना चाहिए, ताकि लाइन के सामान्य संचालन को प्रभावित न किया जा सके।
(2) गैस डिस्चार्ज ट्यूब का पल्स डिस्चार्ज वोल्टेज उच्चतम तात्कालिक वोल्टेज मान से कम होना चाहिए जिसे लाइन झेल सकती है, ताकि यह सुनिश्चित किया जा सके कि तात्कालिक ओवरवॉल्टेज की स्थिति में गैस डिस्चार्ज ट्यूब लाइन की तुलना में तेजी से प्रतिक्रिया कर सके, और ओवरवॉल्टेज को अग्रिम रूप से सुरक्षित मान तक सीमित करें।
(3) गैस डिस्चार्ज ट्यूब का होल्डिंग वोल्टेज जितना संभव हो उतना अधिक होना चाहिए।एक बार जब ओवरवॉल्टेज गायब हो जाता है, तो लाइन के सामान्य संचालन को प्रभावित किए बिना गैस डिस्चार्ज ट्यूब को समय पर बुझाया जा सकता है।
(4) क्षणिक बड़ी धाराओं के निर्वहन की सुविधा के लिए ग्राउंड वायर जितना संभव हो उतना छोटा और पर्याप्त मोटा होना चाहिए।
(5) यदि ओवरवॉल्टेज बहुत लंबा रहता है, तो गैस डिस्चार्ज ट्यूब बहुत अधिक गर्मी उत्पन्न करेगी।ओवरहीटिंग के कारण संरक्षित उपकरणों को नुकसान से बचाने के लिए, गैस डिस्चार्ज ट्यूब को विफलता सुरक्षा कार्ड डिवाइस से सुसज्जित किया जाना चाहिए।आजकल, गैस डिस्चार्ज ट्यूबों के कुछ नए उत्पादों में विफल-सुरक्षित कार्ड हैं।
विशेषताएं
• RoHS और HF अनुरूप
• आकार: 4.5 मिमी * 3.2 मिमी
• डीसी स्पार्क-ओवर वोल्टेज: 75~1000V
• स्थिर ब्रेकडाउन वोल्टेज।
• उच्च इन्सुलेशन प्रतिरोध।
• हाई होल्डओवर वोल्टेज।
• बड़े अवशोषित क्षणिक वर्तमान क्षमता।
• कम धारिता
• माइक्रो-गैप डिजाइन
अनुशंसित अनुप्रयोग
• संचार उपकरण • CATV उपकरण
• जांच उपकरण
• डेटा लाइनें
• बिजली की आपूर्ति
• टेलीकॉम एसएलआईसी सुरक्षा
• दूरसंचार
