उत्पाद विवरण:
|
| एजेंसी मान्यता: | यूएल | डीसी स्पार्क-ओवर वोल्टेज: | 70 ~ 5000 वी |
|---|---|---|---|
| अनुकूलित करें: | नमूना सेवाएं प्रदान करें | नमूना: | उपलब्ध |
| कीवर्ड: | नियॉन गैस डिस्चार्ज ट्यूब | विशेषताएँ: | आरओएचएस और एचएफ अनुपालन |
| प्रमुखता देना: | 5000V ग्लास डिस्चार्ज ट्यूब,ग्लास डिस्चार्ज ट्यूब SMD संरचना |
||

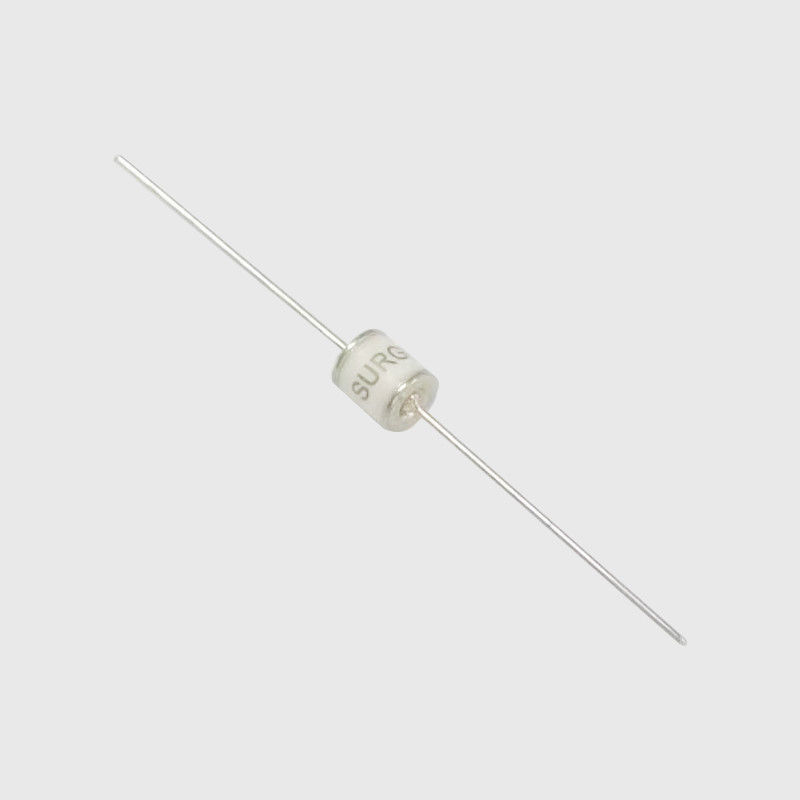

लो कैपेसिटेंस गैस डिस्चार्ज ट्यूब - SX5 सीरीज RoHS और HF अनुपालन
SX5 0 - 230X SMDT.pdf
संरचना
कुछ गैस डिस्चार्ज ट्यूब ट्यूब के एनकैप्सुलेशन शेल के रूप में ग्लास का उपयोग करते हैं।कुछ सिरेमिक को पैकेज शेल के रूप में भी उपयोग करते हैं, और डिस्चार्ज ट्यूब स्थिर विद्युत गुणों (जैसे आर्गन और नियॉन गैस, आदि) के साथ एक अक्रिय गैस से भरी होती है।आमतौर पर इस्तेमाल की जाने वाली डिस्चार्ज ट्यूब के डिस्चार्ज इलेक्ट्रोड आमतौर पर दो या तीन होते हैं, और इलेक्ट्रोड को एक अक्रिय गैस द्वारा अलग किया जाता है।.इलेक्ट्रोड की संख्या की सेटिंग के अनुसार, डिस्चार्ज ट्यूब को दो-पोल और तीन-पोल डिस्चार्ज ट्यूब में विभाजित किया जा सकता है।
सिरेमिक डायोड डिस्चार्ज ट्यूब शुद्ध लोहे के इलेक्ट्रोड, निकल-क्रोमियम-कोबाल्ट मिश्र धातु कैप, सिल्वर-कॉपर वेल्डिंग कैप और सिरेमिक ट्यूब बॉडी और अन्य मुख्य घटकों से बना है।ट्यूब में डिस्चार्ज इलेक्ट्रोड को रेडियोधर्मी ऑक्साइड के साथ लेपित किया जाता है, और डिस्चार्ज विशेषताओं को बेहतर बनाने के लिए ट्यूब की भीतरी दीवार को भी रेडियोधर्मी तत्वों के साथ लेपित किया जाता है।डिस्चार्ज इलेक्ट्रोड में मुख्य रूप से दो संरचनाएं होती हैं: रॉड के आकार का और कप के आकार का।रॉड के आकार के इलेक्ट्रोड के डिस्चार्ज ट्यूब में, इलेक्ट्रोड और ट्यूब बॉडी की दीवार के बीच एक बेलनाकार हीट शील्ड स्थापित किया जाता है।हीट स्क्रीन सिरेमिक ट्यूब बॉडी हीट को एकसमान बना सकती है, जिससे कोई स्थानीय ओवरहीटिंग नहीं होगी और ट्यूब के टूटने का कारण होगा।डिस्चार्ज फैलाव को और कम करने के लिए हीट शील्ड के अंदर भी रेडियोधर्मी ऑक्साइड के साथ लेपित किया गया है।कप के आकार के इलेक्ट्रोड के डिस्चार्ज ट्यूब में, कप के मुहाने पर मोलिब्डेनम जाल लगाया जाता है, और कप में सीज़ियम तत्व स्थापित किया जाता है, जिससे डिस्चार्ज का फैलाव भी कम हो जाता है।
तीन-इलेक्ट्रोड डिस्चार्ज ट्यूब भी शुद्ध लोहे के इलेक्ट्रोड, निकल-क्रोमियम-कोबाल्ट मिश्र धातु कैप, सिल्वर-कॉपर वेल्डिंग कैप और सिरेमिक ट्यूब से बना है।डायोड डिस्चार्ज ट्यूब से अलग, एक निकल-क्रोमियम-कोबाल्ट मिश्र धातु सिलेंडर को तीन-इलेक्ट्रोड डिस्चार्ज ट्यूब में तीसरे पोल के रूप में जोड़ा जाता है, यानी ग्राउंड इलेक्ट्रोड।
सिद्धांत
डिस्चार्ज ट्यूब का कार्य सिद्धांत गैस गैप डिस्चार्ज है।जब डिस्चार्ज ट्यूब के दो ध्रुवों के बीच एक निश्चित वोल्टेज लगाया जाता है, तो इलेक्ट्रोड के बीच एक असमान विद्युत क्षेत्र उत्पन्न होता है: इस विद्युत क्षेत्र की क्रिया के तहत, ट्यूब में गैस अलग होने लगती है।जब लागू वोल्टेज इलेक्ट्रोड के बीच अंतर बनाने के लिए बढ़ता है जब क्षेत्र की ताकत गैस की ढांकता हुआ ताकत से अधिक हो जाती है, तो दो ध्रुवों के बीच का अंतर निर्वहन से टूट जाएगा, और मूल इन्सुलेट राज्य एक प्रवाहकीय स्थिति में परिवर्तित हो जाएगा .चालन के बाद, डिस्चार्ज ट्यूब के दो ध्रुवों के बीच वोल्टेज डिस्चार्ज चाप द्वारा निर्धारित अवशिष्ट वोल्टेज स्तर पर रहेगा।, यह अवशिष्ट वोल्टेज आम तौर पर बहुत कम होता है, ताकि डिस्चार्ज ट्यूब के साथ समानांतर में जुड़े इलेक्ट्रॉनिक उपकरण ओवरवॉल्टेज क्षति से सुरक्षित रहें
विशेषताएं
1. आरओएचएस और एचएफ अनुपालन
2. एसएमडी संरचना
3. DC स्पार्क-ओवर वोल्टेज: 70~5000V 4. लो कैपेसिटेंस
5. एजेंसी मान्यता: उल
6. ऑपरेटिंग तापमान:-30°C ~ +85°C स्टोरेज
तापमान:-40°C ~ +115°C
उत्पादों के गोदाम भंडारण की स्थिति
· जमा करने की स्थिति:
1. स्टोरेज तापमान: -10°C~+40°C
2. सापेक्ष आर्द्रता: ≤75% आरएच
3. संक्षारक वातावरण और धूप से दूर रखें।· भंडारण की अवधि: 1 वर्ष
अनुशंसित अनुप्रयोग
1. केबल मोडेम
2. एक्सडीएसएल
3. सेट-टॉप बॉक्स
4. टीवी सेट
5. बिजली आपूर्तिकर्ता
6. उपभोक्ता इलेक्ट्रॉनिक्स
Q1।क्या मेरे पास नमूना आदेश हो सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं।
Q2।लीड टाइम के बारे में क्या?
ए: नमूना को 1 दिन की आवश्यकता होती है, बड़े पैमाने पर उत्पादन समय को आदेश मात्रा से अधिक के लिए 1-2 सप्ताह की आवश्यकता होती है
Q3।क्या आपके पास कोई MOQ है?
ए: एमओक्यू उत्पाद के प्रकार पर निर्भर करता है, नमूना जांच के लिए 1 पीसी उपलब्ध है
