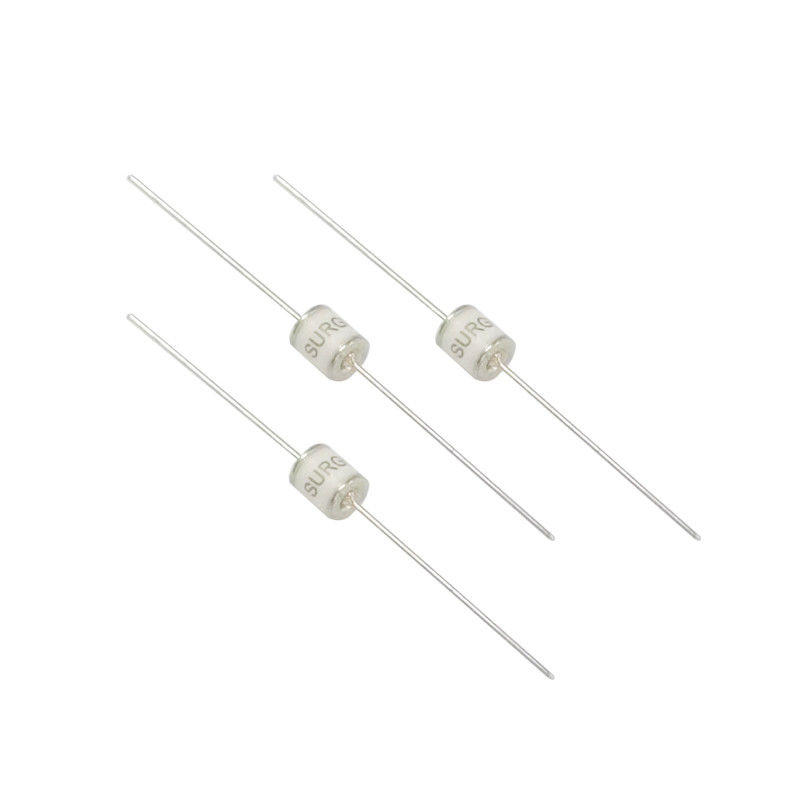

सर्ज प्रोटेक्शन लो कैपेसिटेंस के लिए सिरेमिक गैस डिस्चार्ज ट्यूब

लो कैपेसिटेंस गैस डिस्चार्ज ट्यूब - कंज्यूमर इलेक्ट्रॉनिक्स के लिए SX5 सीरीज SMD स्ट्रक्चर

SX5 0 - 230X SMDT.pdf


गैस डिस्चार्ज ट्यूब एक गैप-टाइप लाइटनिंग प्रोटेक्शन कंपोनेंट है, जिसका व्यापक रूप से संचार प्रणालियों के बिजली संरक्षण में उपयोग किया गया है।डिस्चार्ज ट्यूब का उपयोग बहु-स्तरीय सुरक्षा सर्किट के पहले या पहले दो चरणों में बिजली के तात्कालिक ओवरकरंट को डिस्चार्ज करने और ओवरवॉल्टेज को सीमित करने के लिए किया जाता है।चूंकि डिस्चार्ज ट्यूब का अंतर-इलेक्ट्रोड इन्सुलेशन प्रतिरोध बड़ा है और परजीवी समाई छोटी है, यह उच्च आवृत्ति के लिए उपयुक्त नहीं है, सिग्नल लाइनों के लिए लाइटनिंग सुरक्षा के निश्चित फायदे हैं।डिस्चार्ज ट्यूब की सुरक्षा विशेषताओं की मुख्य कमियां यह हैं कि डिस्चार्ज समय की देरी बड़ी है, एक्शन सेंसिटिविटी आदर्श नहीं है, और वेव हेड के तेज उदय के साथ बिजली की लहर को प्रभावी ढंग से दबाना मुश्किल है, और एक है बिजली व्यवस्था के बिजली संरक्षण में फ़्रीव्हीलिंग समस्या।

आमतौर पर इस्तेमाल होने वाली गैस डिस्चार्ज ट्यूब में दो-इलेक्ट्रोड डिस्चार्ज ट्यूब और तीन-इलेक्ट्रोड डिस्चार्ज ट्यूब शामिल हैं।अधिकांश पैकेजिंग शेल सामग्री सिरेमिक हैं, इसलिए उन्हें सिरेमिक डिस्चार्ज ट्यूब कहा जाता है।

विशेषताएं

1. आरओएचएस और एचएफ अनुपालन
2. एसएमडी संरचना
3. DC स्पार्क-ओवर वोल्टेज: 70~5000V 4. लो कैपेसिटेंस
5. एजेंसी मान्यता: उल
6. ऑपरेटिंग तापमान:-30°C ~ +85°C स्टोरेज
तापमान:-40°C ~ +115°C


उत्पादों के गोदाम भंडारण की स्थिति

· जमा करने की स्थिति:
1. स्टोरेज तापमान: -10°C~+40°C
2. सापेक्ष आर्द्रता: ≤75% आरएच
3. संक्षारक वातावरण और धूप से दूर रखें।· भंडारण की अवधि: 1 वर्ष



अनुशंसित अनुप्रयोग

1. केबल मोडेम
2. एक्सडीएसएल
3. सेट-टॉप बॉक्स
4. टीवी सेट
5. बिजली आपूर्तिकर्ता
6. उपभोक्ता इलेक्ट्रॉनिक्स
