उत्पाद विवरण:
|
| प्रतिरोध मूल्य: | 2K,2.2K,4.7K,5K,6.8K,8K,10K,20K,50K,100K आदि। | उत्पादन: | डिजिटल, डिजिटल सेंसर |
|---|---|---|---|
| टाइप: | एनटीसी थर्मिस्टर | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| नमूना: | सहायता | शुद्धता: | 1%~5% |
| लिखित: | प्रतिरोध सेंसर, प्रतिरोध सेंसर | मैक्स। ऑपरेटिंग टेम: | 150 डिग्री सेल्सियस (वायर रेटिंग पर निर्भर) |
| प्रमुखता देना: | उच्च संवेदनशीलता एनटीसी तापमान सेंसर,फास्ट रिस्पांस एनटीसी तापमान सेंसर,एनटीसी 100k थर्मिस्टर |
||

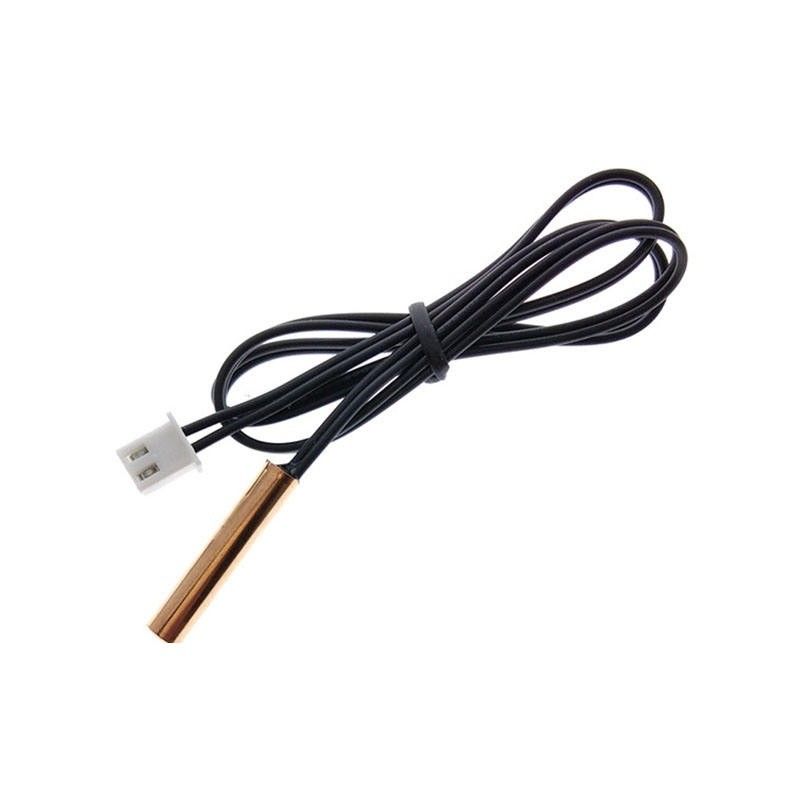

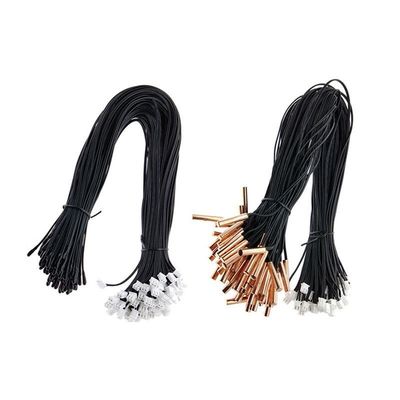

IP67 IP68 पनरोक तापमान सेंसर उच्च संवेदनशीलता तेज प्रतिक्रिया
एनटीसी थर्मिस्टर, जांच असेंबली (संयोजन) टुकड़ा।एक समाप्त थर्मिस्टर असेंबली (संयोजन) टुकड़ा जो एक थर्मिस्टर शेल, एक एक्सटेंशन लीड और कभी-कभी एक कनेक्टर का उपयोग करता है।
संरचना
आम तौर पर, यह एनटीसी थर्मिस्टर, जांच (धातु खोल या प्लास्टिक खोल, आदि), एक्सटेंशन लीड, और धातु टर्मिनल या कनेक्टर से बना होता है।
सिद्धांत
एक निश्चित माप शक्ति के तहत एनटीसी थर्मिस्टर का उपयोग करते हुए, तापमान बढ़ने पर प्रतिरोध मान तेजी से गिरता है।इस विशेषता का उपयोग करते हुए, एनटीसी थर्मिस्टर का उपयोग इसके प्रतिरोध मान को मापकर संबंधित तापमान को निर्धारित करने के लिए किया जा सकता है, ताकि तापमान का पता लगाने और नियंत्रित करने के उद्देश्य को प्राप्त किया जा सके।
आवेदन
● एयर कंडीशनर, रेफ्रिजरेटर, फ्रीजर, वॉटर हीटर, वॉटर डिस्पेंसर, हीटर, डिशवॉशर, कीटाणुशोधन कैबिनेट, वाशिंग मशीन, ड्रायर और अन्य घरेलू उपकरण।
● ऑटोमोबाइल एयर कंडीशनर, पानी का तापमान सेंसर, सेवन हवा का तापमान सेंसर, इंजन
● बिजली की आपूर्ति स्विचिंग, यूपीएस निर्बाध बिजली की आपूर्ति, आवृत्ति कनवर्टर, इलेक्ट्रिक बॉयलर, आदि।
● बुद्धिमान शौचालय, इलेक्ट्रिक कंबल, आदि।
विशेषताएं
1. वाइड ऑपरेटिंग तापमान रेंज, अच्छी स्थिरता और विश्वसनीयता।
2. स्थापना और हेरफेर करना आसान है क्योंकि सीलिंग को पर्यावरण और शर्तों के अनुसार किया जा सकता है, इसे ग्राहक द्वारा लागू किया जाता है।
3. सटीक परीक्षण तापमान परिवर्तन को सटीक रूप से दर्शा सकता है।
4. इन्सुलेट प्रतिरोध (एमΩ): डीसी 500 वी पर 100 एमΩ से अधिक
5. कार्य तापमान रेंज (डिग्री सेल्सियस): -50 से +150
6. अपव्यय कारक (एमडब्ल्यू / डिग्री सेल्सियस): 1-2 (अभी भी हवा में)
7. थर्मल समय स्थिरांक: 10-20 सेकंड के भीतर (हवा में)
तापमान संवेदक तापमान माप, संवेदन और नियंत्रण के लिए उपयोग किया जाता है:
• पानी बॉयलर
• तापन प्रणाली
• चिलर सिस्टम
• पानी और इस्तेमाल की गई पानी की व्यवस्था
• पानी और तेल टैंक
• उपभोक्ता उपकरण, कॉफी मशीन
• औद्योगिक उपकरण
• सोलर हीटिंग सिस्टम
|
प्रकार
|
एनटीसी (थर्मिस्टर) तापमान सेंसर
|
|
तापमान सीमा
|
-50 ℃ ~ + 300 ℃; अनुकूलित
|
|
शुद्धता
|
1%; 5%; 10%
|
|
आरटी (25 ℃)
|
1K;2K;2.2k;2.7k;3K;5K;7K;8K;12K;15K;20K;25K;30K;40K;47K;50K;60K;70K;100K;200K;50K;230K; 1000K; अनुकूलित
|
|
बी मान
|
3274;3435;3470;3928;3950;3977;4100;4200;4400; अनुकूलित
|
|
जांच सामग्री
|
स्टेनलेस स्टील SS304; एल्युमिनियम; कॉपर; प्लास्टिक; एपॉक्सी; ग्लास
|
|
इंस्टालेशन
|
निकला हुआ किनारा；सतह；पिरोया；प्लास्टिक；सीधे；फिल्म；अनुकूलित
|
|
तार सामग्री
|
हीट सिकुड़ने योग्य ट्यूब; पीवीसी ट्यूब; ग्लास फाइबर ट्यूब; टेफ्लॉन ट्यूब
|
|
योजक
|
मोलेक्स; जेएसटी; ड्यूपॉन्ट; सीडब्ल्यूबी; सीजेटी; यू टाइप; अनुकूलित
|
|
जलरोधक
|
IP67; IP68
|
एनटीसी तापमान संवेदक का ऑपरेटिंग तापमान और वातावरण इसके मूल तत्व और लीड वायर के विशिष्ट प्रदर्शन पर निर्भर करता है:
►निम्नलिखित विभिन्न ऑपरेटिंग तापमान के साथ एनटीसी तापमान सेंसर में अलग एनटीसी थर्मिस्टर का उपयोग करना:
चिप या MF52A, MF51E, MF55: तापमान प्रतिरोध ग्रेड 125 ℃, वास्तविक तापमान प्रतिरोध ग्रेड 150 ℃
MF58: तापमान ग्रेड 200 ℃ का विरोध करता है, वास्तविक तापमान ग्रेड 250 ℃ का विरोध करता है
MF51: तापमान प्रतिरोध ग्रेड 200 ℃, वास्तविक तापमान प्रतिरोध ग्रेड 250 ℃
विशेष MF51: तापमान प्रतिरोध ग्रेड 250 ℃, वास्तविक तापमान प्रतिरोध ग्रेड 300 ℃
वेल्डलेस चिप: तापमान प्रतिरोध ग्रेड 450 ℃, वास्तविक तापमान प्रतिरोध ग्रेड 500 ℃
►ऑपरेटिंग वातावरण
उच्च तापमान, उच्च आर्द्रता और उच्च जंग के वातावरण में, हम मुख्य तत्व के रूप में ग्लास सीलबंद प्रकार के थर्मिस्टर का उपयोग करने का सुझाव देते हैं। और एमएफ51 प्रकार उच्च आर्द्रता वाले वातावरण में सबसे अच्छा एनटीसी थर्मिस्टर होगा।
►डिजाइन विचार और तापमान संवेदक की प्रक्रिया:
1. ग्राहक के डिजाइन के अनुसार आकार चुनें या आवश्यकताओं को इकट्ठा करें, और थर्मिस्टर की पुष्टि करें।
2. ग्राहकों की आवश्यकता के अनुसार थर्मास्टर तत्व और अन्य सामग्रियों की पुष्टि करें
3. उपयुक्त प्रतिरोध, बी मान और सहनशीलता चुनें
4. ग्राहक की आवश्यकता को पूरा करने के लिए उपयुक्त नमी-प्रूफ और इन्सुलेशन तकनीक चुनें
5. यांत्रिक सदमे प्रतिरोध की प्रदर्शन आवश्यकताओं को पूरा करने के लिए उपयुक्त एनकैप्सुलेशन संरचना चुनें
6. ग्राहक की विशेष आवश्यकताओं को पूरा करें।
विश्वसनीयता परीक्षण
| परीक्षण आइटम | परीक्षण मानक | परिक्षण विधि | प्रदर्शन संबंधी जरूरतें |
| शून्य शक्ति प्रतिरोध | आईईसी 60539-1 | 25 ℃ ± 0.005 ℃ पर निरंतर तापमान स्नान में नमूने विसर्जित करें, स्थिर प्रतिरोध का परीक्षण करें |
प्रतिरोध टोल ± 1% |
| बी मान | आईईसी60539-1 | 25 ℃, 50 ℃ (या 85 ℃) पर निरंतर तापमान स्नान में नमूने विसर्जित करें, स्थिर प्रतिरोध का परीक्षण करें, और बी मान की गणना करें |
प्रतिरोध टोल ± 1% |
| निर्बाध गिरावट |
आईईसी60068-2-32 |
गिरने की ऊंचाई: 1.5±0.1m, सतह: सीमेंट, 1 बार |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| इन्सुलेशन |
आईईसी60539-1 |
इन्सुलेशन खोल परीक्षण इन्सुलेशन प्रतिरोध पर 500V दबाव |
> 500MOhm |
| जोरदार प्रतिरोध | आईईसी60539-1 |
वोल्टेज का सामना करें: 1500V/AC, लीकेज करंट: 2mA स्थायी: 60sec |
कोई स्पष्ट क्षति नहीं |
| तनाव | आईईसी60068-2-21 |
अंत में समान गति खींचो, एफ> 4.0 किलो (ग्राहक द्वारा अनुरोध किया गया) |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| कंपन | क्यू/एचबीएम 108-94 | टेस्ट फ्रीक्वेंसी: 10~500Hz, स्विंग: 1.2mm एक्सलरेशन: 30m/s2 डायरेक्शन X,Y,Z टाइम:8Hour/डायरेक्शन |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| स्थिर आर्द्रता और गर्मी | आईईसी60068-2-78 | तापमान: 40 ± 2 ℃ आर्द्रता: 92-95% आरएच समय: 1000 ± 24 घंटे |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| थर्मल समय स्थिर | EC60539-1 | 25 ℃ पानी में विसर्जित करें, थर्मल संतुलन के बाद, 85 ℃ में विसर्जित करें, प्रतिरोध 63.2% आता है, कुल समय की गणना करें |
<10 सेकंड |
| उच्च तापमान भंडारण | आईईसी60068-2-2 | अस्थायी: 125 ℃ ± 5 ℃ समय: 1000 ± 24 घंटे | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| शीत और तापीय आघात | आईईसी60068-2-14 |
-40°C~+125°C T1:30min साइकिल का समय:1000 |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| दस्तक प्रयोग | आईईसी60068-2-77 |
त्वरण: 250m/s2 नाड़ी स्थायी: 6ms दस्तक समय: 1000 पुनर्प्राप्ति समय: 2 घंटा |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| कम तापमान भंडारण | आईईसी60068-2-1 |
तापमान: 40±2℃ समय: 1000±24 घंटे |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| नमक की छीटें | आईईसी60068-2-11 | तापमान: 35±2℃ संग्रह का समय: 1.0mL~2.0mL समय: वास्तविक मांग के अनुसार निर्धारित करें |
कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
