उत्पाद विवरण:
|
| तापमान की रेंज: | -10 ℃ ~ + 40 ℃ | प्रयोग: | तापमान संवेदक |
|---|---|---|---|
| टाइप: | एनटीसी थर्मिस्टर | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| नमूना: | सहायता | शुद्धता: | 1%~5% |
| बंडल का प्रकार: | छेद के माध्यम से | सापेक्षिक आर्द्रता: | ≤75% आरएच |
| प्रमुखता देना: | 10k एनटीसी तापमान सेंसर,100k एनटीसी तापमान सेंसर,एनटीसी 20k तापमान सेंसर |
||

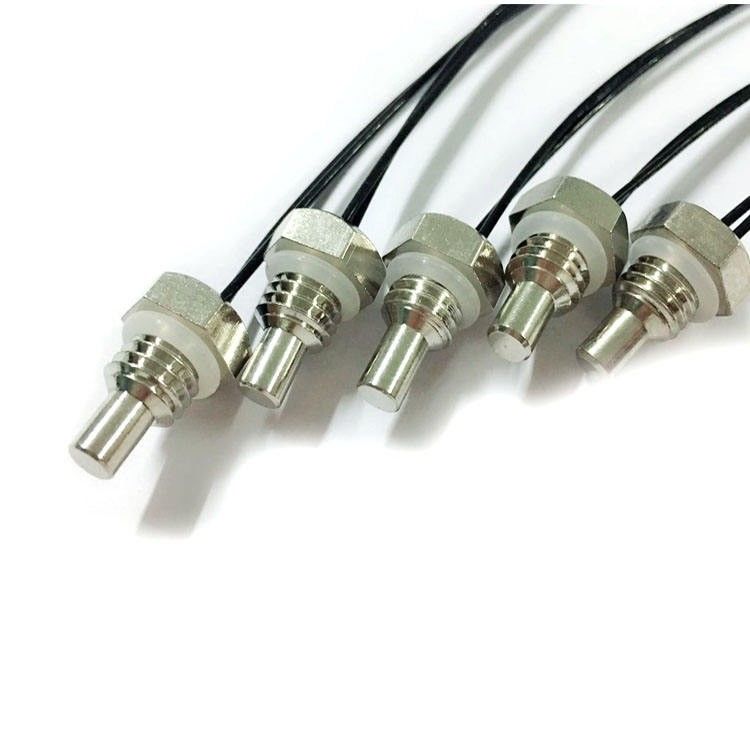

नई ऊर्जा ऑटोमोबाइल के लिए स्टेनलेस स्टील केस के साथ 10k 20k 50K 100k NTC तापमान सेंसर
एनटीसी तापमान संवेदक आमतौर पर 2 या 3 धातु आक्साइड से बने होते हैं, जो द्रव जैसी मिट्टी में मिश्रित होते हैं, और एक उच्च तापमान भट्टी में घने निसादित सिरेमिक में कैलक्लाइंड होते हैं।ऑक्सीजन-बंधित धातुएँ मुक्त इलेक्ट्रॉनों का दान करती हैं।सिरेमिक आमतौर पर उत्कृष्ट इंसुलेटर होते हैं।लेकिन केवल सैद्धांतिक रूप से, यह थर्मिस्टर-प्रकार के सिरेमिक का मामला है जब तापमान पूर्ण शून्य तक पहुंचता है।हालाँकि, जैसे-जैसे तापमान अधिक सामान्य श्रेणी में बढ़ता है, थर्मल उत्तेजना अधिक से अधिक मुक्त इलेक्ट्रॉनों को बाहर निकालती है।जैसे ही अधिक इलेक्ट्रॉन सिरेमिक के माध्यम से करंट ले जाते हैं, प्रभावी प्रतिरोध कम हो जाता है।प्रतिरोध तापमान के साथ बहुत संवेदनशील रूप से बदलता है।एक विशिष्ट परिवर्तन (-)7[%] से 3[%] प्रति डिग्री सेल्सियस की कमी है।
यह एक व्यापक तापमान सीमा पर उपयोग के लिए उपयुक्त किसी भी संवेदक का सबसे संवेदनशील है।
रेटेड कमरे के तापमान का प्रतिरोध आधार सामग्री, आकार और ज्यामिति और इलेक्ट्रोड के संपर्क क्षेत्र की प्रतिरोधकता पर निर्भर करता है।मोटे और संकीर्ण थर्मिस्टर्स में अपेक्षाकृत उच्च प्रतिरोध होता है, जबकि पतले और चौड़े आकार में कम प्रतिरोध होता है।वास्तविक आकार भी बहुत लचीला होता है, वे .010 इंच या बहुत छोटे व्यास जितना छोटा हो सकता है।अधिकतम आकार की लगभग कोई सीमा नहीं है, लेकिन आमतौर पर आधा इंच से कम लागू होता है।
आवेदन
● एयर कंडीशनर, रेफ्रिजरेटर, फ्रीजर, वॉटर हीटर, वॉटर डिस्पेंसर, हीटर, डिशवॉशर, कीटाणुशोधन कैबिनेट, वाशिंग मशीन, ड्रायर और अन्य घरेलू उपकरण।
● ऑटोमोबाइल एयर कंडीशनर, पानी का तापमान सेंसर, सेवन हवा का तापमान सेंसर, इंजन
● बिजली की आपूर्ति स्विचिंग, यूपीएस निर्बाध बिजली की आपूर्ति, आवृत्ति कनवर्टर, इलेक्ट्रिक बॉयलर, आदि।
● बुद्धिमान शौचालय, इलेक्ट्रिक कंबल, आदि।
विशेषताएं:
● उच्च संवेदनशीलता और तेज प्रतिक्रिया
● प्रतिरोध मूल्य और बी मूल्य में उच्च परिशुद्धता, अच्छी स्थिरता और विनिमेयता है
● डबल-लेयर एनकैप्सुलेशन तकनीक का उपयोग करते हुए, इसमें यांत्रिक टक्कर और झुकने के प्रतिरोध के लिए अच्छा इन्सुलेशन सीलिंग और प्रतिरोध है
● संरचना सरल और लचीली है, और ग्राहकों की विभिन्न डिजाइन आवश्यकताओं के अनुसार अनुकूलित की जा सकती है।
प्रकार | एनटीसी (थर्मिस्टर) तापमान सेंसर |
तापमान सीमा | -50 ℃ ~ + 300 ℃; अनुकूलित |
शुद्धता | 1%; 5%; 10% |
आरटी (25 ℃) | 1K;2K;2.2k;2.7k;3K;5K;7K;8K;12K;15K;20K;25K;30K;40K;47K;50K;60K;70K;100K;200K;50K;230K; 1000K; अनुकूलित |
बी मान | 3274;3435;3470;3928;3950;3977;4100;4200;4400; अनुकूलित |
जांच सामग्री | स्टेनलेस स्टील SS304; एल्युमिनियम; कॉपर; प्लास्टिक; एपॉक्सी; ग्लास |
इंस्टालेशन | निकला हुआ किनारा；सतह；पिरोया；प्लास्टिक；सीधे；फिल्म；अनुकूलित |
तार सामग्री | हीट सिकुड़ने योग्य ट्यूब; पीवीसी ट्यूब; ग्लास फाइबर ट्यूब; टेफ्लॉन ट्यूब |
योजक | मोलेक्स; जेएसटी; ड्यूपॉन्ट; सीडब्ल्यूबी; सीजेटी; यू टाइप; अनुकूलित |
जलरोधक | IP67; IP68 |
ऑटो तापमान सेंसर के लाभ और विशेषताएं
विश्वसनीयता परीक्षण
| परीक्षण आइटम | परीक्षण मानक | परिक्षण विधि | प्रदर्शन संबंधी जरूरतें |
| शून्य शक्ति प्रतिरोध | आईईसी 60539-1 | 25 ℃ ± 0.005 ℃ पर निरंतर तापमान स्नान में नमूने विसर्जित करें, स्थिर प्रतिरोध का परीक्षण करें | प्रतिरोध टोल ± 1% |
| बी मान | आईईसी60539-1 | 25 ℃, 50 ℃ (या 85 ℃) पर निरंतर तापमान स्नान में नमूने विसर्जित करें, स्थिर प्रतिरोध का परीक्षण करें, और बी मान की गणना करें | प्रतिरोध टोल ± 1% |
| निर्बाध गिरावट | आईईसी60068-2-32 | गिरने की ऊंचाई: 1.5±0.1m, सतह: सीमेंट, 1 बार | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| इन्सुलेशन | आईईसी60539-1 | इन्सुलेशन खोल परीक्षण इन्सुलेशन प्रतिरोध पर 500V दबाव | > 500MOhm |
| जोरदार प्रतिरोध | आईईसी60539-1 | वोल्टेज का सामना करें: 1500V/AC, लीकेज करंट: 2mA स्थायी: 60sec | कोई स्पष्ट क्षति नहीं |
| तनाव | आईईसी60068-2-21 | अंत में समान गति खींचो, एफ> 4.0 किलो (ग्राहक द्वारा अनुरोध किया गया) | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| कंपन | क्यू/एचबीएम 108-94 | टेस्ट फ्रीक्वेंसी: 10~500Hz, स्विंग: 1.2mm एक्सलरेशन: 30m/s2 डायरेक्शन X,Y,Z टाइम:8Hour/डायरेक्शन | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| स्थिर आर्द्रता और गर्मी | आईईसी60068-2-78 | तापमान: 40 ± 2 ℃ आर्द्रता: 92-95% आरएच समय: 1000 ± 24 घंटे | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| थर्मल समय स्थिर | EC60539-1 | 25 ℃ पानी में विसर्जित करें, थर्मल संतुलन के बाद, 85 ℃ में विसर्जित करें, प्रतिरोध 63.2% आता है, कुल समय की गणना करें | <10 सेकंड |
| उच्च तापमान भंडारण | आईईसी60068-2-2 | अस्थायी: 125 ℃ ± 5 ℃ समय: 1000 ± 24 घंटे | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| शीत और तापीय आघात | आईईसी60068-2-14 | -40°C~+125°C T1:30min साइकिल का समय:1000 | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| दस्तक प्रयोग | आईईसी60068-2-77 | त्वरण: 250m/s2 नाड़ी स्थायी: 6ms दस्तक समय: 1000 पुनर्प्राप्ति समय: 2 घंटा | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| कम तापमान भंडारण | आईईसी60068-2-1 | तापमान: 40±2℃ समय: 1000±24 घंटे | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
| नमक की छीटें | आईईसी60068-2-11 | तापमान: 35±2℃ संग्रह का समय: 1.0mL~2.0mL समय: वास्तविक मांग के अनुसार निर्धारित करें | कोई स्पष्ट क्षति नहीं, R25 △R/R≤±1% |
