| Voltage Rating: | 50V | Polarization: | Polarized |
|---|---|---|---|
| Operating Temperature: | -55°C To +105°C | Ripple Current: | 4.2A |
| Capacitance: | 1uF | Series: | ECOS2DA |
| Tolerance: | ±20% | Leakage Current: | Less than or equal to the specified value. After 2 minutes application of rated Voltage at 20℃ |
| Capacitance tolerance: | ±20%(M) (at 20℃,120Hz) | Rated Voltage Range: | 2.5 ~ 25V |

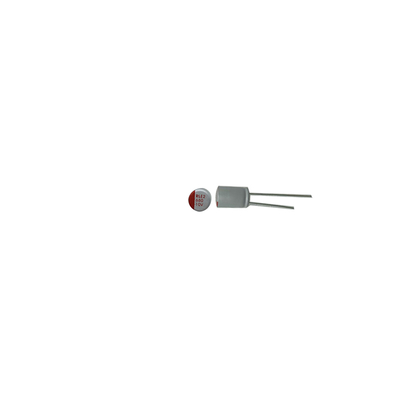

| प्रमुखता देना: | 10 वी एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर,680UF एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर,SMD एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर |
||
ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक संधारित्र विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च गुणवत्ता वाला घटक है। इसकी विश्वसनीयता और प्रदर्शन के लिए जाना जाता है,यह कैपेसिटर सर्किट कार्यक्षमता बढ़ाने के लिए असाधारण विशेषताएं प्रदान करता है.
0.01CV या 3μA की रिसाव धारा के साथ, जो भी अधिक है, यह एल्यूमीनियम ठोस संधारित्र कुशल संचालन और न्यूनतम शक्ति हानि सुनिश्चित करता है।यह विशेषता सर्किट की अखंडता बनाए रखने और अनावश्यक ऊर्जा की बर्बादी को रोकने के लिए महत्वपूर्ण है.
2.5 मिमी की लीड स्पेसिंग सर्किट बोर्ड के भीतर आसान स्थापना और कनेक्शन की अनुमति देती है। यह स्पेसिंग सुविधा असेंबली प्रक्रिया के दौरान सुविधा प्रदान करती है,निर्दिष्ट क्षेत्र में संधारित्र के त्वरित और सुरक्षित प्लेसमेंट को सक्षम करना.
±20% की सहिष्णुता सीमा के भीतर काम करने वाला यह एल्यूमीनियम इलेक्ट्रोलाइटिक कंडेसिटर निरंतर प्रदर्शन और सटीक कार्यक्षमता की गारंटी देता है।तंग सहिष्णुता यह सुनिश्चित करती है कि संधारित्र निर्दिष्ट सीमाओं के भीतर काम करता है, जो इलेक्ट्रॉनिक प्रणाली की समग्र सटीकता में योगदान देता है।
चरम परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया, -55°C से +105°C के ऑपरेटिंग तापमान रेंज इस कैपेसिटर को वातावरण की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।चाहे ठंडे तापमान या उच्च गर्मी के संपर्क में, यह एल्यूमीनियम इलेक्ट्रोलाइट कैपेसिटर अपने प्रदर्शन और विश्वसनीयता को बनाए रखता है, विभिन्न परिचालन स्थितियों में स्थिरता सुनिश्चित करता है।
50V के वोल्टेज रेटिंग के साथ, यह कैपेसिटर आसानी से मध्यम वोल्टेज स्तरों को संभाल सकता है,इसे विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए उपयुक्त बनाना जो विश्वसनीय ऊर्जा भंडारण और डिस्चार्ज क्षमताओं की आवश्यकता हैरेटिंग वोल्टेज यह सुनिश्चित करता है कि संधारित्र अपनी निर्दिष्ट सीमाओं के भीतर सुरक्षित और प्रभावी ढंग से कार्य कर सके।
कुल मिलाकर, ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक संधारित्र एक बहुमुखी और विश्वसनीय घटक है जो बेहतर प्रदर्शन और स्थायित्व प्रदान करता है। इसकी उन्नत विशेषताएं, जिसमें कम रिसाव वर्तमान शामिल हैं,इष्टतम सीसा अंतर, तंग सहिष्णुता, व्यापक परिचालन तापमान रेंज, और उपयुक्त वोल्टेज रेटिंग, यह मांग इलेक्ट्रॉनिक परियोजनाओं और अनुप्रयोगों के लिए एक आदर्श विकल्प बनाते हैं।
| परिचालन तापमान | -55°C से +105°C तक |
| क्षमता | 1uF |
| लीड स्पेसिंग | 2.5 मिमी |
| श्रृंखला | ECOS2DA |
| माउंटिंग प्रकार | सतह माउंट |
| Esr (समान श्रृंखला प्रतिरोध) | 0.035 ओम @ 100kHz |
| रिपल करंट | 4.2A |
| सहिष्णुता | ±20% |
| ध्रुवीकरण | ध्रुवीकृत |
| जीवनकाल | 2000 घंटे @ 105°C |
SLFCF एल्यूमीनियम Elec Cap एक उच्च गुणवत्ता वाले ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर है जिसे विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां एक विश्वसनीय और लंबे समय तक चलने वाले कैपेसिटर की आवश्यकता होती है।अपने अद्वितीय ध्रुवीकरण के साथ, यह सॉलिड अल कैप सर्किट के लिए आदर्श है जहां एक विशिष्ट वोल्टेज दिशा की आवश्यकता होती है।
इस एल्यूमीनियम सॉलिड इलेक्ट्रोलाइट कैपेसिटर की मुख्य विशेषताओं में से एक 4.2 ए की इसकी प्रभावशाली रिपल करंट रेटिंग है, जो इसे उतार-चढ़ाव वाले करंट लोड के साथ अनुप्रयोगों के लिए उपयुक्त बनाती है।यह विशेषता गतिशील विद्युत प्रणालियों में भी स्थिर और सुचारू संचालन सुनिश्चित करती है.
105 डिग्री सेल्सियस पर 2000 घंटे के लंबे जीवनकाल के कारण SLFCF कैपेसिटर उन परियोजनाओं के लिए एक टिकाऊ विकल्प है जिनके लिए लंबे परिचालन घंटों या उच्च तापमान वाले वातावरण की आवश्यकता होती है।यह विश्वसनीयता महत्वपूर्ण प्रणालियों के लिए आवश्यक है जहां घटक की विफलता एक विकल्प नहीं है.
2.5 मिमी के लीड स्पेस के साथ, यह सॉलिड अल कैप विभिन्न सर्किट लेआउट में आसान एकीकरण प्रदान करता है, डिजाइन और असेंबली प्रक्रियाओं में लचीलापन प्रदान करता है।इष्टतम लीड दूरी स्थापना और रखरखाव को सरल बनाती है, उत्पादन के दौरान समय और प्रयास की बचत।
इसके अतिरिक्त, 0.01CV या 3μA की कम रिसाव धारा, जो भी अधिक है, कुशल ऊर्जा उपयोग सुनिश्चित करती है और अनावश्यक शक्ति हानि को रोकती है।यह विशेषता उन अनुप्रयोगों के लिए महत्वपूर्ण है जहां ऊर्जा दक्षता प्राथमिकता है, जैसे कि ऊर्जा-संवेदनशील इलेक्ट्रॉनिक्स या बैटरी संचालित उपकरणों में।
SLFCF एल्यूमीनियम Elec कैप उद्योग स्वचालन, बिजली आपूर्ति, ऑटोमोटिव इलेक्ट्रॉनिक्स, दूरसंचार और अधिक सहित अवसरों और परिदृश्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।इसका मजबूत निर्माण और विश्वसनीय प्रदर्शन इसे उच्च गुणवत्ता वाले ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर की आवश्यकता वाले मांग वाले अनुप्रयोगों के लिए एक बहुमुखी विकल्प बनाता है.
ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर के लिए उत्पाद अनुकूलन सेवाएंः
ब्रांड नामः SLFCF
सीसा अंतरः 2.5 मिमी
रिपल करंटः 4.2A
आयाम: 6.3 मिमी X 5.4 मिमी
माउंटिंग प्रकारः सतह माउंट
सहिष्णुताः ±20%
कीवर्डः एल्यूमीनियम ठोस इलेक्ट्रोलाइट संधारित्र, ठोस एल्यूमीनियम संधारित्र, एल्यूमीनियम इलेक्ट्रोलाइट संधारित्र
हमारे उत्पाद तकनीकी सहायता और सेवाओं के लिए ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक संधारित्र में शामिल हैंः
- उत्पाद की स्थापना और उपयोग के लिए विशेषज्ञ सहायता
- किसी भी समस्या के लिए समस्या निवारण मार्गदर्शन
- विस्तृत उत्पाद विनिर्देशों और डेटाशीट तक पहुंच
- उत्पाद के इष्टतम प्रदर्शन के लिए सिफारिशें
- गारंटी की जानकारी और वापसी या आदान-प्रदान के लिए सहायता
- उत्पाद उन्नति और सुधारों पर अद्यतन
उत्पाद पैकेजिंगः
प्रत्येक ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक संधारित्र को सुरक्षित परिवहन और हैंडलिंग सुनिश्चित करने के लिए एक सुरक्षात्मक प्लास्टिक ट्रे में सावधानीपूर्वक पैक किया जाता है।जो उत्पाद की जानकारी और हैंडलिंग निर्देशों के साथ लेबल किया गया है.
नौवहन:
शिपिंग के लिए, ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर को परिवहन के दौरान किसी भी क्षति को रोकने के लिए डिशिंग सामग्री के साथ शिपिंग बॉक्स में सुरक्षित रूप से पैक किया जाता है।बॉक्स सील है और आवश्यक शिपिंग जानकारी के साथ लेबल, जिसमें प्रेषण की आसान निगरानी के लिए प्राप्तकर्ता का पता और ट्रैकिंग नंबर शामिल है।
एपी-कॉन एमआरपीई सीरीज की विशिष्टता
1आवेदन
यह विनिर्देश पीई श्रृंखला के प्रवाहकीय बहुलक एल्यूमीनियम ठोस इलेक्ट्रोलाइटिक कंडेन्सर के लिए निर्दिष्ट किया जाना चाहिए।
2भाग संख्या की संरचना
6R3 एमआरपीई221एम0606
नामित वोल्टेज सीरीज कोड क्षमता अधिकतम सहिष्णुता आकार कोड विशेष कोड
2. 1 नामित वोल्टेज कोड
तालिका 1 नामित वोल्टेज और बढ़त वोल्टेज
| नामित वोल्टेज कोड | नामित वोल्टेज (V) | सर्ज वोल्टेज (V) |
| 2आर5 | 2.5 | 2.9 |
| 3R0 | 3 | 3.4 |
| 4R0 | 4 | 4.6 |
| 6R3 | 6.3 | 7.2 |
| 100 | 10 | 11.5 |
| 160 | 16 | 18.4 |
2.2 क्षमता कोड
ता ल 2 दर क्षमता
| क्षमता कोड | क्षमता (uF) |
| 3R3 | 3.3 |
| 100 | 10 |
| 221 | 220 |
| 122 | 1200 |
2.3 क्षमता सहिष्णुता कोड
तालिका 3 क्षमता सहिष्णुता
| अधिकतम सहिष्णुता कोड | अधिकतम सहिष्णुता |
| एम | २०% |
2.4 आकार कोड
तालिका 4 वास्तविक प्रकार के संधारित्रों का आयाम
| आकार कोड | व्यास (मिमी) |
मामले की लंबाई (मिमी) |
| 04X5 | 4 | 5 |
| 05X8 | 5 | 8 |
| 06X5 | 6.3 | 5 |
| 0606 | 6.3 | 6 |
| 08X8 | 8 | 8 |
| 08A2 | 8 | 11.5 |
| 10A2 | 10 | 11.5 |
3रेटिंग
3. 1 श्रेणी तापमान सीमा -55 से +105 oC
3.2 बढ़त वोल्टेज
नामित वोल्टेज * 1.15
3.3 नामित लहर प्रवाह
रेटेड रिपल करंट मानक रेटिंग सूची के अनुसार होना चाहिए। ये करंट 105 oC पर 100kHz की सीनस वेव के rms मान हैं।
विद्युत और यांत्रिक प्रदर्शन और परीक्षण विधि
4. 1 माप की स्थिति
प्रत्येक माप 15 से 35 oC के तापमान और 45 से 85% के सापेक्ष आर्द्रता पर किया जाना चाहिए। इसके अतिरिक्त, ये माप 20土2 oC के तापमान पर अधिमानतः किए जाने चाहिए,और सापेक्ष आर्द्रता 60 से 70%, जबकि कैपेसिटर को पर्याप्त समय तक माप तापमान में रखा जाना चाहिए।
4.2 वोल्टेज उपचार
यदि लीक करंट संदिग्ध है, तो वोल्टेज उपचार के बाद इसे मापें, जिसमें निम्नलिखित चरण शामिल होंगे:
(१) 105土2 oC पर 60 मिनट के लिए कैपेसिटरों पर DC नामित वोल्टेज लागू किया गया।
(2) वोल्टेज लगाकर कमरे के तापमान तक ठंडा किया जाता है।
(3) लगभग 1Ω/V के प्रतिरोधक के माध्यम से डिस्चार्ज किया जाता है।
4.3 विद्युत प्रदर्शन
4.3. 1 नामित क्षमता पर सहिष्णुता
नामित क्षमता 120Hz पर मापी गई नामित क्षमता के मुकाबले -20% से +20% (M) सहिष्णुता के भीतर होनी चाहिए।
4.3.2 रिसाव का प्रवाह
एक संधारित्र के एनोड और कैथोड सीसा के तारों के अंत के बीच 1kΩ सुरक्षात्मक प्रतिरोध के माध्यम से DC नामित वोल्टेज लागू किया जाना चाहिए।और रिसाव वर्तमान तालिका 5 में सूचीबद्ध मान से कम या बराबर होना चाहिए 2 मिनट के बाद जब वोल्टेज 20土2 oC पर नाममात्र मूल्य तक पहुँचता है.
यदि मूल्य संदिग्ध है, तो धारा 6 में वर्णित वोल्टेज उपचार के बाद रिसाव धारा को मापें।2.
4.3.3 हानि कोण का स्पर्श (tanδ)
टैनδ मान 0.10 से कम या बराबर होना चाहिए, 120Hz पर मापा जाता है और 20土2 oC पर 10% होता है।
4.3.4 समकक्ष श्रृंखला प्रतिरोध (ईएसआर)
तालिका 8 में सूचीबद्ध निम्नलिखित स्थितियों में मापा गया 100kHz पर ESR तालिका 5 में दिए गए मान से कम या उसके बराबर होना चाहिए।
4.3.5 उच्च और निम्न तापमान पर प्रतिबाधा
प्रतिबाधा 100kHz पर -55土3 oC या 105土2 oC पर तालिका 9 में सूचीबद्ध मानों को पूरा करना चाहिए।
तालिका 9 कम या उच्च तापमान पर प्रतिबाधा
| Z ((-55 oC) /Z ((+20 oC) | < 1.25 |
| Z ((105 oC) /Z ((+20 oC) | < 1.25 |
4.4 यांत्रिक प्रदर्शन
4.4. 1 सीसा के तारों के अंत की खींच शक्ति
एक संधारित्र के शरीर को स्थिर करते हुए, तालिका 10 में सूचीबद्ध भार को लीड तार के अंत में इसके खींचने की दिशा में लागू किया जाना चाहिए, धीरे-धीरे निर्दिष्ट मूल्य तक और 10土1 सेकंड के लिए रखा जाना चाहिए।इस परीक्षण के बाद, कि उपयोग में कोई भी परिवर्तन दोषपूर्ण नहीं दिखाई देगा।
ता ल 10खींचें शक्ति लोआ का लीना तार समापन
| केस का व्यास (मिमी) | भार शक्ति (एन) | भार शक्ति (kgf) |
| Φ4 | 2.5 | 0.255 |
| Φ5 | 5 | 0.51 |
| Φ6.3 | 5 | 0.51 |
| Φ8 | 10 | 1.0 |
| Φ10 | 10 | 1.0 |
4.4.2 सीसा के तारों के अंत की झुकने की ताकत
तालिका 11 में सूचीबद्ध झुकने की ताकत भार सीसा तार के अंत में लटका दिया जाना चाहिए, और एक संधारित्र के शरीर को 90o तक झुका दिया जाना चाहिए और अपनी मूल स्थिति में वापस आ जाना चाहिए।यह ऑपरेशन लगभग 2 से 3 सेकंड के लिए किया जाना चाहिएतब शरीर को विपरीत दिशा में 90° तक झुकाया जाएगा और उसी गति से अपनी मूल स्थिति में लौटा दिया जाएगा। इस परीक्षण में, उस संधारित्र में उपयोग में कोई परिवर्तन दोषपूर्ण नहीं दिखाई देगा।
ता ल 11बेन इ शक्ति लोआ का लीना तार समापन
| केस का व्यास (मिमी) | भार शक्ति (एन) | भार शक्ति (kgf) |
| Φ4 | 1.25 | 0.127 |
| Φ5 | 2.5 | 0.255 |
| Φ6.3 | 2.5 | 0.255 |
| Φ8 | 5 | 0.51 |
| Φ10 | 5 | 0.51 |
प्रश्न: इस एल्यूमीनियम इलेक्ट्रोलाइटिक कंडेन्सर का ब्रांड नाम क्या है?
उत्तर: इस संधारित्र का ब्रांड नाम SLFCF है।
प्रश्न: ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर का वोल्टेज रेटिंग क्या है?
ए: इस कंडेन्सर का रेटिंग वोल्टेज है [यहाँ वोल्टेज रेटिंग डालें].
प्रश्न: ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक संधारित्र का क्षमता मान क्या है?
ए: इस कैपेसिटर का कैपेसिटेंस वैल्यू है [इधर कैपेसिटेंस वैल्यू डालें].
प्रश्न: इस ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक संधारित्र के लिए कार्य तापमान सीमा क्या है?
ए: इस संधारित्र के लिए ऑपरेटिंग तापमान सीमा [यहां तापमान सीमा डालें] है।
प्रश्न: क्या उच्च आवृत्ति अनुप्रयोगों में ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर का उपयोग किया जा सकता है?
उत्तर: हाँ, यह संधारित्र उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त है।
