| Voltage Rating: | 50V | Polarization: | Polarized |
|---|---|---|---|
| Operating Temperature: | -55°C To +105°C | Ripple Current: | 4.2A |
| Capacitance: | 1uF | Series: | ECOS2DA |
| Tolerance: | ±20% | Leakage Current: | Less than or equal to the specified value. After 2 minutes application of rated Voltage at 20℃ |
| Capacitance tolerance: | ±20%(M) (at 20℃,120Hz) | Rated Voltage Range: | 2.5 ~ 25V |

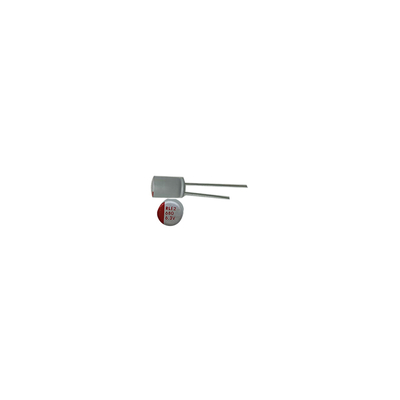

| प्रमुखता देना: | 680UF6.3V ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर,6.3V ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर,एसएमडी प्रकार का ठोस एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर |
||
सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च-गुणवत्ता वाला घटक है। अपनी विश्वसनीयता और प्रदर्शन के लिए जाना जाने वाला, यह कैपेसिटर सर्किट कार्यक्षमता को बढ़ाने के लिए असाधारण सुविधाएँ प्रदान करता है।
0.01CV या 3μA, जो भी अधिक हो, के रिसाव करंट के साथ, यह एल्युमिनियम सॉलिड कैपेसिटर कुशल संचालन और न्यूनतम बिजली हानि सुनिश्चित करता है। यह विशेषता सर्किट की अखंडता को बनाए रखने और अनावश्यक ऊर्जा बर्बादी को रोकने के लिए महत्वपूर्ण है।
2.5 मिमी की लीड स्पेसिंग सर्किट बोर्डों के भीतर आसान स्थापना और कनेक्शन की अनुमति देती है। यह स्पेसिंग सुविधा असेंबली प्रक्रिया के दौरान सुविधा प्रदान करती है, जिससे कैपेसिटर को निर्दिष्ट क्षेत्र में त्वरित और सुरक्षित रूप से रखा जा सकता है।
±20% की सहनशीलता सीमा के भीतर संचालित होने वाला, यह एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर लगातार प्रदर्शन और सटीक कार्यक्षमता की गारंटी देता है। तंग सहनशीलता यह सुनिश्चित करती है कि कैपेसिटर निर्दिष्ट सीमाओं के भीतर संचालित होता है, जो इलेक्ट्रॉनिक सिस्टम की समग्र सटीकता में योगदान देता है।
-55°C से +105°C की ऑपरेटिंग तापमान सीमा, जो चरम स्थितियों का सामना करने के लिए डिज़ाइन की गई है, इस कैपेसिटर को विभिन्न प्रकार के वातावरण के लिए उपयुक्त बनाती है। चाहे वह जमा देने वाले तापमान या उच्च गर्मी के संपर्क में हो, यह एल्युमिनियम इलेक्ट्रोलाइट कैपेसिटर अपने प्रदर्शन और विश्वसनीयता को बनाए रखता है, जो विविध ऑपरेटिंग स्थितियों में स्थिरता सुनिश्चित करता है।
50V की वोल्टेज रेटिंग के साथ, यह कैपेसिटर मध्यम वोल्टेज स्तरों को आसानी से संभाल सकता है, जिससे यह विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए उपयुक्त हो जाता है जिन्हें विश्वसनीय ऊर्जा भंडारण और निर्वहन क्षमताओं की आवश्यकता होती है। वोल्टेज रेटिंग यह सुनिश्चित करती है कि कैपेसिटर अपनी निर्दिष्ट सीमाओं के भीतर सुरक्षित और प्रभावी ढंग से कार्य कर सकता है।
कुल मिलाकर, सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर एक बहुमुखी और विश्वसनीय घटक है जो बेहतर प्रदर्शन और स्थायित्व प्रदान करता है। इसकी उन्नत विशेषताएं, जिसमें कम रिसाव करंट, इष्टतम लीड स्पेसिंग, तंग सहनशीलता, विस्तृत ऑपरेटिंग तापमान रेंज और उपयुक्त वोल्टेज रेटिंग शामिल हैं, इसे मांग वाले इलेक्ट्रॉनिक प्रोजेक्ट और अनुप्रयोगों के लिए एक आदर्श विकल्प बनाती हैं।
| ऑपरेटिंग तापमान | -55°C से +105°C |
| कैपेसिटेंस | 1uF |
| लीड स्पेसिंग | 2.5mm |
| सीरीज़ | ECOS2DA |
| माउंटिंग प्रकार | सरफेस माउंट |
| ESR (समकक्ष श्रृंखला प्रतिरोध) | 0.035 Ohms @ 100kHz |
| रिपल करंट | 4.2A |
| सहनशीलता | ±20% |
| ध्रुवीकरण | ध्रुवीकृत |
| जीवनकाल | 2000 घंटे @ 105°C |
SLFCF एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर एक उच्च-गुणवत्ता वाला सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर है जिसे विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ एक विश्वसनीय और लंबे समय तक चलने वाले कैपेसिटर की आवश्यकता होती है। अपने अद्वितीय ध्रुवीकरण के साथ, यह सॉलिड अल कैप उन सर्किटों के लिए आदर्श है जहाँ एक विशिष्ट वोल्टेज दिशा की आवश्यकता होती है।
इस एल्युमिनियम सॉलिड इलेक्ट्रोलाइट कैपेसिटर की प्रमुख विशेषताओं में से एक इसका प्रभावशाली रिपल करंट रेटिंग 4.2A है, जो इसे बदलते करंट लोड वाले अनुप्रयोगों के लिए उपयुक्त बनाता है। यह विशेषता गतिशील विद्युत प्रणालियों में भी स्थिर और सुचारू संचालन सुनिश्चित करती है।
105°C पर 2000 घंटे का लंबा जीवनकाल SLFCF कैपेसिटर को उन परियोजनाओं के लिए एक टिकाऊ विकल्प बनाता है जिन्हें विस्तारित परिचालन घंटों या उच्च तापमान वाले वातावरण की आवश्यकता होती है। यह विश्वसनीयता महत्वपूर्ण प्रणालियों के लिए आवश्यक है जहाँ घटक विफलता कोई विकल्प नहीं है।
2.5 मिमी की लीड स्पेसिंग के साथ, यह सॉलिड अल कैप विभिन्न सर्किट लेआउट में आसान एकीकरण प्रदान करता है, जो डिजाइन और असेंबली प्रक्रियाओं में लचीलापन प्रदान करता है। इष्टतम लीड स्पेसिंग उत्पादन के दौरान स्थापना और रखरखाव को सरल बनाती है, जिससे समय और प्रयास की बचत होती है।
इसके अतिरिक्त, 0.01CV या 3μA, जो भी अधिक हो, का कम रिसाव करंट कुशल ऊर्जा उपयोग सुनिश्चित करता है और अनावश्यक बिजली हानि को रोकता है। यह सुविधा उन अनुप्रयोगों के लिए महत्वपूर्ण है जहाँ बिजली दक्षता एक प्राथमिकता है, जैसे कि ऊर्जा-संवेदनशील इलेक्ट्रॉनिक्स या बैटरी से चलने वाले उपकरण।
SLFCF एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर औद्योगिक स्वचालन, बिजली आपूर्ति, ऑटोमोटिव इलेक्ट्रॉनिक्स, दूरसंचार और अन्य सहित विभिन्न अवसरों और परिदृश्यों के लिए उपयुक्त है। इसका मजबूत निर्माण और विश्वसनीय प्रदर्शन इसे मांग वाले अनुप्रयोगों के लिए एक बहुमुखी विकल्प बनाता है जिसके लिए एक उच्च-गुणवत्ता वाले सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर की आवश्यकता होती है।
सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर के लिए उत्पाद अनुकूलन सेवाएँ:
ब्रांड का नाम: SLFCF
लीड स्पेसिंग: 2.5mm
रिपल करंट: 4.2A
आयाम: 6.3mm X 5.4mm
माउंटिंग प्रकार: सरफेस माउंट
सहनशीलता: ±20%
कीवर्ड: एल्युमिनियम सॉलिड इलेक्ट्रोलाइट कैपेसिटर, सॉलिड एल्युमिनियम कैपेसिटर, एल्युमिनियम इलेक्ट्रोलाइट कैपेसिटर
सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर के लिए हमारी उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैं:
- उत्पाद स्थापना और उपयोग में विशेषज्ञ सहायता
- किसी भी समस्या के लिए समस्या निवारण मार्गदर्शन
- विस्तृत उत्पाद विशिष्टताओं और डेटाशीट तक पहुंच
- इष्टतम उत्पाद प्रदर्शन के लिए सिफारिशें
- वारंटी जानकारी और रिटर्न या एक्सचेंज में सहायता
- उत्पाद प्रगति और सुधारों पर अपडेट
उत्पाद पैकेजिंग:
प्रत्येक सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर को सुरक्षित परिवहन और हैंडलिंग सुनिश्चित करने के लिए एक सुरक्षात्मक प्लास्टिक ट्रे में सावधानीपूर्वक पैक किया जाता है। फिर ट्रे को एक मजबूत कार्डबोर्ड बॉक्स में रखा जाता है, जिस पर उत्पाद की जानकारी और हैंडलिंग निर्देश लिखे होते हैं।
शिपिंग:
शिपिंग के लिए, सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर को पारगमन के दौरान किसी भी नुकसान को रोकने के लिए कुशनिंग सामग्री के साथ एक शिपिंग बॉक्स में सुरक्षित रूप से पैक किया जाता है। बॉक्स को सील कर दिया जाता है और आवश्यक शिपिंग जानकारी के साथ लेबल किया जाता है, जिसमें प्राप्तकर्ता का पता और शिपमेंट की आसान निगरानी के लिए ट्रैकिंग नंबर शामिल है।
AP-CON MRPE सीरीज़ स्पेसिफिकेशन
1. आवेदन
यह विनिर्देश PE श्रृंखला के प्रवाहकीय बहुलक एल्यूमीनियम ठोस इलेक्ट्रोलाइटिक कैपेसिटर के लिए निर्दिष्ट किया जाएगा।
2. भाग संख्या की संरचना
6R3 MRPE 221 M 0606
रेटेड वोल्टेज सीरीज़ कोड कैपेसिटेंस कैप सहनशीलता आकार कोड विशेष कोड
2. 1 रेटेड वोल्टेज कोड
तालिका 1 रेटेड वोल्टेज और सर्ज वोल्टेज
| रेटेड वोल्टेज कोड | रेटेड वोल्टेज (V) | सर्ज वोल्टेज (V) |
| 2R5 | 2.5 | 2.9 |
| 3R0 | 3 | 3.4 |
| 4R0 | 4 | 4.6 |
| 6R3 | 6.3 | 7.2 |
| 100 | 10 | 11.5 |
| 160 | 16 | 18.4 |
2.2 कैपेसिटेंस कोड
Ta le 2 रेट कैपेसिटेंस
| कैपेसिटेंस कोड | कैपेसिटेंस (uF) |
| 3R3 | 3.3 |
| 100 | 10 |
| 221 | 220 |
| 122 | 1200 |
2.3 कैपेसिटेंस सहनशीलता कोड
तालिका 3 कैपेसिटेंस सहनशीलता
| कैप सहनशीलता कोड | कैप सहनशीलता |
| M | 20% |
2.4 आकार कोड
Ta le 4 रेडियल प्रकार के कैपेसिटर का आयाम
| आकार कोड | व्यास (मिमी) |
केस की लंबाई (मिमी) |
| 04X5 | 4 | 5 |
| 05X8 | 5 | 8 |
| 06X5 | 6.3 | 5 |
| 0606 | 6.3 | 6 |
| 08X8 | 8 | 8 |
| 08A2 | 8 | 11.5 |
| 10A2 | 10 | 11.5 |
3. रेटिंग
3. 1 श्रेणी तापमान सीमा -55 से +105 oC
3.2 सर्ज वोल्टेज
रेटेड वोल्टेज * 1.15
3.3 रेटेड रिपल करंट
रेटेड रिपल करंट 105 oC पर 100kHz की साइन वेव के rms मान के अनुसार होगा।
विद्युत और यांत्रिक प्रदर्शन और परीक्षण विधि
4. 1 माप की स्थिति
प्रत्येक माप 15 से 35 oC के तापमान और 45 से 85% की सापेक्षिक आर्द्रता पर किया जाएगा। इसके अतिरिक्त, इन मापों को अधिमानतः 20土2 oC के तापमान और 60 से 70% की सापेक्षिक आर्द्रता पर किया जाएगा, जबकि कैपेसिटर को मापने के तापमान में पर्याप्त समय तक रखा जाएगा।
4.2 वोल्टेज उपचार
यदि रिसाव करंट संदिग्ध है, तो वोल्टेज उपचार करने के बाद इसे मापें, जिसमें निम्नलिखित चरण शामिल होंगे:
( 1) 105土2 oC पर 60 मिनट के लिए कैपेसिटर पर DC रेटेड वोल्टेज लागू किया गया।
(2) वोल्टेज लागू करते हुए कमरे के तापमान पर ठंडा किया गया।
(3) लगभग 1kΩ/V के एक प्रतिरोधक के माध्यम से डिस्चार्ज किया गया।
4.3 विद्युत प्रदर्शन
4.3. 1 रेटेड कैपेसिटेंस पर सहनशीलता
रेटेड कैपेसिटेंस 20土2 oC पर 120Hz土10% पर मापा गया रेटेड कैपेसिटेंस के विरुद्ध -20% से +20% (M) सहनशीलता के भीतर मिलना चाहिए।
4.3.2 रिसाव करंट
DC रेटेड वोल्टेज को 1kΩ सुरक्षात्मक प्रतिरोध के माध्यम से एक कैपेसिटर के एनोड और कैथोड लीड वायर टर्मिनेशन के बीच लागू किया जाएगा, और 20土2 oC पर रेटेड मान तक पहुंचने वाले वोल्टेज के साथ 2 मिनट के बाद रिसाव करंट तालिका 5 में सूचीबद्ध मान से कम या उसके बराबर होगा।
यदि मान संदिग्ध है, तो खंड 6.2 में वर्णित वोल्टेज उपचार करने के बाद रिसाव करंट मापें।
4.3.3 हानि कोण का स्पर्शज्या (tanδ)
Tanδ मान 20土2 oC पर 120Hz土10% पर मापा गया 0. 10 से कम या उसके बराबर होगा।
4.3.4 समतुल्य श्रृंखला प्रतिरोध (ESR)
तालिका 8 में सूचीबद्ध निम्नलिखित शर्तों के तहत मापा गया 100kHz पर ESR तालिका 5 में मान से कम या उसके बराबर होगा।
4.3.5 उच्च और निम्न तापमान पर प्रतिबाधा
-55土3 oC या 105土2 oC पर 100kHz पर प्रतिबाधा तालिका 9 में सूचीबद्ध मानों को पूरा करेगी।
तालिका 9 निम्न या उच्च तापमान पर प्रतिबाधा
| Z(-55 oC)/Z(+20 oC) | < 1.25 |
| Z(105 oC)/Z(+20 oC) | < 1.25 |
4.4 यांत्रिक प्रदर्शन
4.4. 1 लीड वायर टर्मिनेशन की पुल शक्ति
एक कैपेसिटर के शरीर को स्थिर करके, तालिका 10 में सूचीबद्ध भार को इसके बाहर निकलने की दिशा में लीड वायर टर्मिनेशन पर लागू किया जाएगा, धीरे-धीरे निर्दिष्ट मान तक और 10土1 सेकंड के लिए रखा जाएगा। इस परीक्षण के बाद, उस कैपेसिटर को उपयोग में कोई दोषपूर्ण परिवर्तन नहीं दिखाई देना चाहिए।
Ta le 10 पुल शक्ति loa of lea wire terminations
| केस का व्यास (मिमी) | भार शक्ति (N) | भार शक्ति (kgf) |
| Φ4 | 2.5 | 0.255 |
| Φ5 | 5 | 0.51 |
| Φ6.3 | 5 | 0.51 |
| Φ8 | 10 | 1.0 |
| Φ10 | 10 | 1.0 |
4.4.2 लीड वायर टर्मिनेशन की झुकने की शक्ति
तालिका 11 में सूचीबद्ध झुकने की शक्ति भार को लीड वायर टर्मिनेशन के अंत में लटकाया जाएगा, और एक कैपेसिटर के शरीर को 90o झुकाया जाएगा और अपनी मूल स्थिति में वापस आ जाएगा। यह ऑपरेशन लगभग 2 से 3 सेकंड तक किया जाएगा। फिर शरीर को विपरीत दिशा में 90° झुकाया जाएगा और उसी गति से अपनी मूल स्थिति में वापस आ जाएगा। इस परीक्षण में, उस कैपेसिटर को उपयोग में कोई दोषपूर्ण परिवर्तन नहीं दिखाई देना चाहिए।
Ta le 11 Ben ing शक्ति loa of lea wire terminations
| केस का व्यास (मिमी) | भार शक्ति (N) | भार शक्ति (kgf) |
| Φ4 | 1.25 | 0.127 |
| Φ5 | 2.5 | 0.255 |
| Φ6.3 | 2.5 | 0.255 |
| Φ8 | 5 | 0.51 |
| Φ10 | 5 | 0.51 |
प्र: इस एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर का ब्रांड नाम क्या है?
उ: इस कैपेसिटर का ब्रांड नाम SLFCF है।
प्र: सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर की वोल्टेज रेटिंग क्या है?
उ: इस कैपेसिटर की वोल्टेज रेटिंग [यहां वोल्टेज रेटिंग डालें] है।
प्र: सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर का कैपेसिटेंस मान क्या है?
उ: इस कैपेसिटर का कैपेसिटेंस मान [यहां कैपेसिटेंस मान डालें] है।
प्र: इस सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर के लिए ऑपरेटिंग तापमान सीमा क्या है?
उ: इस कैपेसिटर के लिए ऑपरेटिंग तापमान सीमा [यहां तापमान सीमा डालें] है।
प्र: क्या सॉलिड एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर का उपयोग उच्च-आवृत्ति अनुप्रयोगों में किया जा सकता है?
उ: हाँ, यह कैपेसिटर उच्च-आवृत्ति अनुप्रयोगों के लिए उपयुक्त है।
