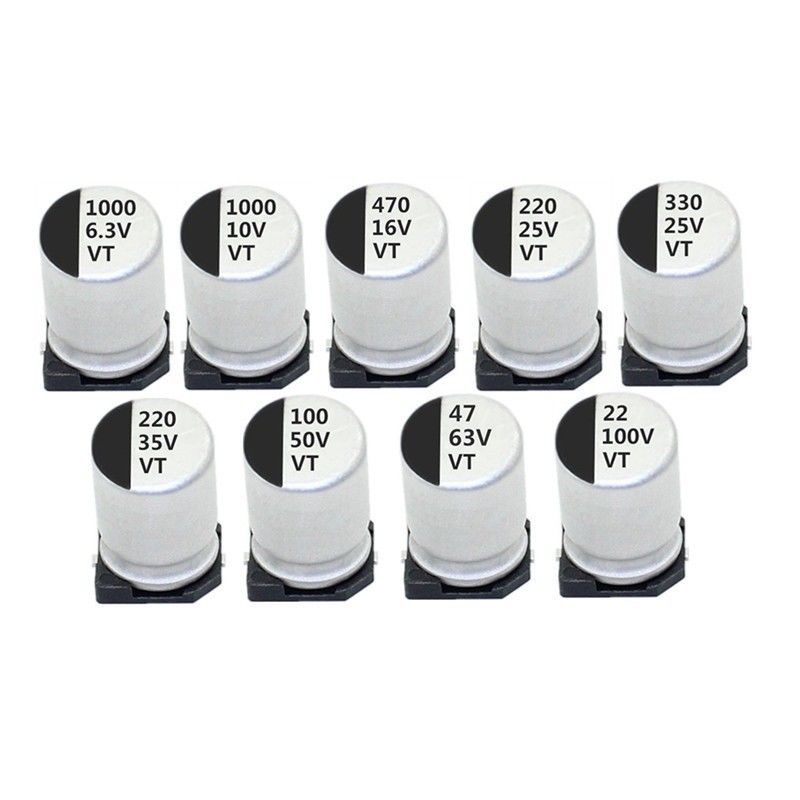

अनुकूलित एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर बड़ी भंडारण क्षमता

स्थिर प्रदर्शन छोटे आकार के एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर बड़े भंडारण क्षमता

एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर एक ध्रुवीकृत कैपेसिटर है।इसकी पॉजिटिव प्लेट एल्युमिनियम फॉयल से बनी होती है, जिसे एनोडिक ऑक्सीडेशन ट्रीटमेंट के लिए इलेक्ट्रोलाइट में डुबोया जाता है।एल्यूमीनियम पन्नी की सतह पर एल्यूमीनियम ऑक्साइड फिल्म की एक परत बनती है, और इसकी मोटाई आमतौर पर 0.02 ~ 0.03μm होती है।ऑक्साइड फिल्म की यह परत धनात्मक और ऋणात्मक प्लेटों के बीच रोधक माध्यम है।संधारित्र का नकारात्मक इलेक्ट्रोड इलेक्ट्रोलाइट से बना होता है, और इलेक्ट्रोलाइट आमतौर पर बोरिक एसिड, अमोनिया पानी, एथिलीन ग्लाइकॉल आदि से बना होता है। कैपेसिटर के निर्माण की सुविधा के लिए, इलेक्ट्रोलाइट समाधान आमतौर पर एक विशेष पेपर पर लगाया जाता है, और फिर मूल एल्यूमीनियम पन्नी का एक टुकड़ा इलेक्ट्रोलाइट समाधान में भिगोए गए कागज के साथ चिपकाया जाता है, ताकि नकारात्मक इलेक्ट्रोड को मूल एल्यूमीनियम पन्नी पट्टी पर आसानी से खींचा जा सके, जैसे चित्र 1ए दिखाता है।एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर का कोर उपरोक्त सकारात्मक और नकारात्मक इलेक्ट्रोड को उनके केंद्रीय अक्ष के अनुसार घुमावदार करके बनाया जाता है, और फिर एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर बनाने के लिए कोर को बड़ा और एल्यूमीनियम खोल में पैक किया जाता है।इलेक्ट्रोलाइट घोल को रिसने या सूखने से बचाने के लिए, एल्यूमीनियम केस के मुंह को सील करने के लिए एक रबर प्लग का उपयोग किया जाता है।
एक बड़ी समाई और एक छोटी मात्रा प्राप्त करने के लिए, सकारात्मक एल्यूमीनियम पन्नी के एक तरफ एक खुरदरी सतह बनाने के लिए रासायनिक नक़्क़ाशी का उपयोग किया जाता है, जिससे इलेक्ट्रोड का सतह क्षेत्र बढ़ जाता है, जिससे समाई बढ़ जाती है।
एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर में ध्रुवीयता का कारण यह है कि सकारात्मक प्लेट पर एल्यूमीनियम ऑक्साइड फिल्म में यूनिडायरेक्शनल कंडक्टिविटी है।केवल जब संधारित्र का धनात्मक ध्रुव विद्युत आपूर्ति के धनात्मक ध्रुव से जुड़ा होता है, और ऋणात्मक ध्रुव विद्युत आपूर्ति के ऋणात्मक ध्रुव से जुड़ा होता है, तो एल्यूमीनियम ऑक्साइड फिल्म एक इन्सुलेट माध्यम के रूप में कार्य कर सकती है।प्रभाव।यदि एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर की ध्रुवीयता उलट जाती है, तो एल्यूमीनियम ऑक्साइड फिल्म एक कंडक्टर बन जाएगी, और इलेक्ट्रोलाइटिक कैपेसिटर न केवल कार्य करने में विफल रहेगा, बल्कि इसके माध्यम से गुजरने वाले बड़े करंट के कारण कैपेसिटर को ओवरहीटिंग और नुकसान भी पहुंचाएगा।
एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर उपयोग में होने पर आकस्मिक विस्फोट दुर्घटनाओं को रोकने के लिए, आमतौर पर एल्यूमीनियम खोल के अंत चेहरे पर एक अंडाकार यांत्रिक कमजोर लिंक दबाया जाता है।एक बार इलेक्ट्रोलाइटिक कैपेसिटर का आंतरिक दबाव बहुत अधिक हो जाने पर, कमजोर लिंक का खांचा दबाव से राहत और विस्फोट से बचाव के लिए फट जाएगा।.
हालांकि एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर में ध्रुवीयता होती है, अगर संरचना और प्रक्रिया में नए तरीके अपनाए जाते हैं, तो गैर-ध्रुवीय इलेक्ट्रोलाइटिक कैपेसिटर भी बनाए जा सकते हैं।

एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर में निम्नलिखित विशेषताएं हैं:

①प्रति इकाई आयतन समाई विशेष रूप से बड़ी है, और प्रति इकाई क्षमता की कीमत सबसे कम है।
② एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर ध्रुवीकृत होते हैं।
③ ढांकता हुआ स्थिरांक अपेक्षाकृत बड़ा होता है, आमतौर पर 7 ~ 10।
④क्षमता त्रुटि बड़ी है, हानि बड़ी है, और रिसाव चालू बड़ी है, और तापमान के परिवर्तन के साथ क्षमता और हानि बदल जाएगी।
⑤ कार्य तापमान सीमा संकीर्ण है, केवल -20 ℃ ~ + 50 ℃ के तापमान सीमा में काम करने के लिए उपयुक्त है।
⑥कार्यशील वोल्टेज कम है, आम तौर पर 6.3-400V।
⑦ कीमत महंगी नहीं है।

तापमान विशेषताएं:

माप प्रतिबाधा +20 ± 2 डिग्री सेल्सियस, 1,00 किलोहर्ट्ज़ ± 20% पर
मापन प्रतिबाधा -25 ± 2 डिग्री सेल्सियस, 1,00 किलोहर्ट्ज़ ± 20%
मापन प्रतिबाधा -55 ± 2 डिग्री सेल्सियस, 100 किलोहर्ट्ज़ ± 20%
-25 और -55°C मानों का प्रतिबाधा अनुपात +20°C मान के लिए निम्न मानों से अधिक नहीं होगा
