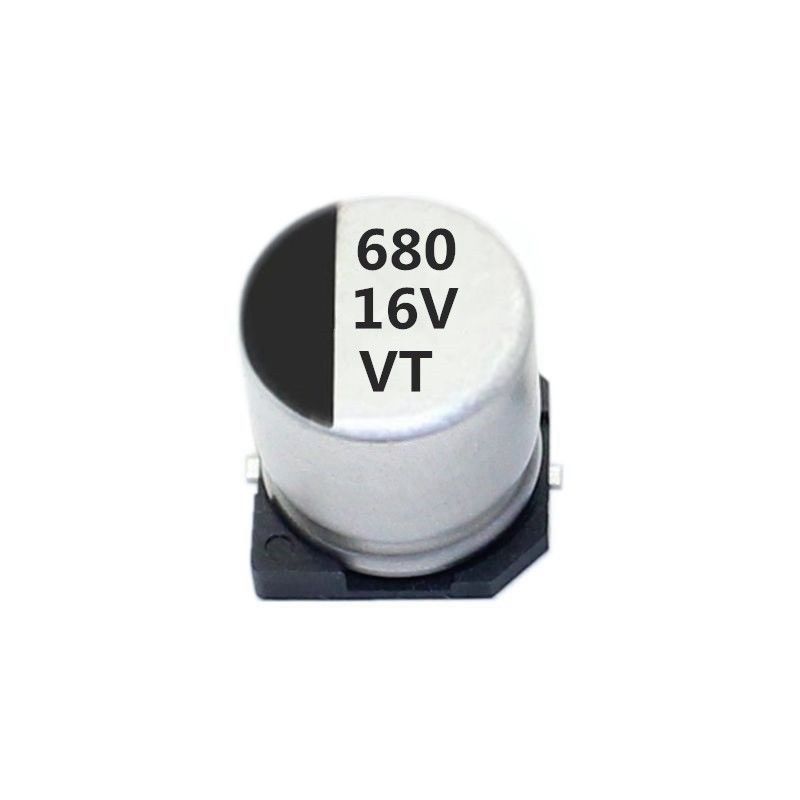

इलेक्ट्रोलाइटिक एल्यूमीनियम कैपेसिटर 680uf 16v अच्छा विद्युत प्रदर्शन

छोटे आकार के 16V 680UF एल्युमिनियम इलेक्ट्रोलाइटिक कैपेसिटर अच्छा विद्युत प्रदर्शन

एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर एक ध्रुवीकृत कैपेसिटर है।इसकी पॉजिटिव प्लेट एल्युमिनियम फॉयल से बनी होती है, जिसे एनोडिक ऑक्सीडेशन ट्रीटमेंट के लिए इलेक्ट्रोलाइट में डुबोया जाता है।एल्यूमीनियम पन्नी की सतह पर एल्यूमीनियम ऑक्साइड फिल्म की एक परत बनती है, और इसकी मोटाई आमतौर पर 0.02 ~ 0.03μm होती है।ऑक्साइड फिल्म की यह परत धनात्मक और ऋणात्मक प्लेटों के बीच रोधक माध्यम है।संधारित्र का नकारात्मक इलेक्ट्रोड इलेक्ट्रोलाइट से बना होता है, और इलेक्ट्रोलाइट आमतौर पर बोरिक एसिड, अमोनिया पानी, एथिलीन ग्लाइकॉल आदि से बना होता है। कैपेसिटर के निर्माण की सुविधा के लिए, इलेक्ट्रोलाइट समाधान आमतौर पर एक विशेष पेपर पर लगाया जाता है, और फिर मूल एल्यूमीनियम पन्नी का एक टुकड़ा इलेक्ट्रोलाइट समाधान में भिगोए गए कागज के साथ चिपकाया जाता है, ताकि नकारात्मक इलेक्ट्रोड को मूल एल्यूमीनियम पन्नी पट्टी पर आसानी से खींचा जा सके, जैसे चित्र 1ए दिखाता है।एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर का कोर उपरोक्त सकारात्मक और नकारात्मक इलेक्ट्रोड को उनके केंद्रीय अक्ष के अनुसार घुमावदार करके बनाया जाता है, और फिर एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर बनाने के लिए कोर को बड़ा और एल्यूमीनियम खोल में पैक किया जाता है।इलेक्ट्रोलाइट घोल को रिसने या सूखने से बचाने के लिए, एल्यूमीनियम केस के मुंह को सील करने के लिए एक रबर प्लग का उपयोग किया जाता है।
एक बड़ी समाई और एक छोटी मात्रा प्राप्त करने के लिए, सकारात्मक एल्यूमीनियम पन्नी के एक तरफ एक खुरदरी सतह बनाने के लिए रासायनिक नक़्क़ाशी का उपयोग किया जाता है, जिससे इलेक्ट्रोड का सतह क्षेत्र बढ़ जाता है, जिससे समाई बढ़ जाती है।


विशेषताएं


1. प्रति इकाई आयतन समाई बहुत बड़ी है, अन्य प्रकार के कैपेसिटर की तुलना में दर्जनों से सैकड़ों गुना बड़ी है।
2. रेटेड क्षमता बहुत बड़ी हो सकती है, और आसानी से दसियों μf या कई f तक पहुंच सकती है (लेकिन इसकी तुलना इलेक्ट्रिक डबल लेयर कैपेसिटेंस से नहीं की जा सकती)।
3. कीमत का अन्य प्रकारों पर अत्यधिक लाभ है, क्योंकि इलेक्ट्रोलाइटिक कैपेसिटर के घटक सभी सामान्य औद्योगिक सामग्री हैं, जैसे कि एल्यूमीनियम और इसी तरह।एल्यूमीनियम इलेक्ट्रोलाइटिक कैपेसिटर के निर्माण के उपकरण भी सामान्य औद्योगिक उपकरण हैं, जो बड़े पैमाने पर उत्पादित किए जा सकते हैं और लागत अपेक्षाकृत कम है

तापमान विशेषताएं:

माप प्रतिबाधा +20 ± 2 डिग्री सेल्सियस, 1,00 किलोहर्ट्ज़ ± 20% पर
मापन प्रतिबाधा -25 ± 2 डिग्री सेल्सियस, 1,00 किलोहर्ट्ज़ ± 20%
मापन प्रतिबाधा -55 ± 2 डिग्री सेल्सियस, 100 किलोहर्ट्ज़ ± 20%
-25 और -55°C मानों का प्रतिबाधा अनुपात +20°C मान के लिए निम्न मानों से अधिक नहीं होगा
