उत्पाद विवरण:
|
| Storage Temp. भंडारण अस्थायी। Range सीमा: | -40 ℃ ~ + 125 ℃ | Operating Temp. संचालन तापमान। Range सीमा: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| सामग्री: | चीनी मिट्टी | प्रदायक प्रकार: | मूल निर्माता, ओडीएम |
| विशेषताएँ: | लंबी सेवा जीवन | कीवर्ड: | वाई सुरक्षा संधारित्र |
| पैकेट: | छेद के माध्यम से | अनुप्रयोग: | कार्यालय उपकरण, इलेक्ट्रॉनिक, एसी / मोटर |
| प्रमुखता देना: | ODM सिरेमिक उच्च वोल्टेज संधारित्र,संधारित्र 472M,472M संधारित्र |
||

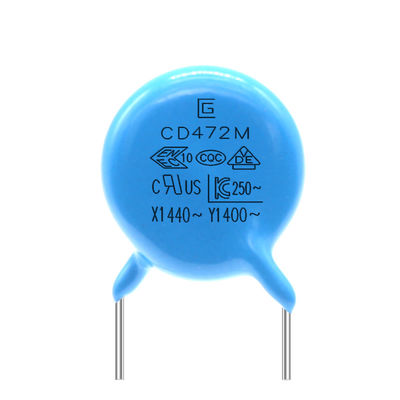

उच्च इन्सुलेशन प्रदर्शन 472M 400VAC Y1 सुरक्षा संधारित्र उच्च-वोल्टेज सिरेमिक का उपयोग करता है
सर्किट में कुछ परिवर्तनशील तत्व होते हैं, जैसे कि प्रेरक, कैपेसिटर, आदि। ये चर तत्व आम तौर पर केवल संबंधित आवृत्ति के साइनसोइडल मात्रा के सापेक्ष परिवर्तन (या कमी) को ही ला सकते हैं या कम कर सकते हैं।उदाहरण के लिए, जब स्विच चालू होता है, तो प्रत्यावर्ती धारा Y1 और Y2 के बीच बार-बार बदलेगी, और इस समय उत्पन्न विद्युत चुम्बकीय क्षेत्र (प्रकाश स्रोत द्वारा उत्सर्जित प्रकाश के समान एक चुंबकीय क्षेत्र) स्वाभाविक रूप से तारों के बीच बल उत्पन्न करेगा। ."रिश्तेदार" एक निर्णायक भूमिका निभाता है।
Y1 कैपेसिटर और Y2 कैपेसिटर के बीच का अंतर
1. वोल्टेज और पिच का सामना करना अलग है
Y1 कैपेसिटर का रेटेड वोल्टेज 400VAC है और झेलने वाला वोल्टेज 4000VAC तक पहुंच सकता है
Y2 कैपेसिटर का रेटेड वोल्टेज 300VAC है और झेलने वाला वोल्टेज 2600VAC तक पहुंच सकता है
Y1 कैपेसिटर की पारंपरिक पिच 10mm है
Y2 कैपेसिटर की पारंपरिक पिच 7.5mm है
2. विभिन्न प्रकार के इन्सुलेशन
Y1 कैपेसिटर डबल इन्सुलेशन या प्रबलित इन्सुलेशन से संबंधित है
Y2 कैपेसिटर बुनियादी इन्सुलेशन या पूरक इन्सुलेशन से संबंधित है
सुविधाएँ और अनुप्रयोग:
यह UL94V-0 मानकों के अनुरूप लौ मंदक एपॉक्सी राल के साथ लेपित है
सिरेमिक डिस्क कैपेसिटर विशेष रूप से एसी अनुप्रयोगों के लिए डिज़ाइन किए गए हैं और विभिन्न सुरक्षा मानक एजेंसियों की सुरक्षा आवश्यकताओं को पूरा करते हैं
टाइप डीसीएफ कैपेसिटर इलेक्ट्रोमैग्नेटिक इंटरफेरेंस सप्रेशन और सप्लाई मेन, लाइन बायपास, एंटीना कपलिंग, लाइन के पार और डबल-प्रोटेक्शन एप्लिकेशन के कनेक्शन के लिए आदर्श हैं।
लाभ
1. हमारे पास सामग्री के सभी मॉडल हैं, आपको समय बचाने के लिए किले की तलाश करनी चाहिए और यदि आपको आवश्यकता हो तो आपके लिए सामग्री की सिफारिश करें।
2. एक ही गुणवत्ता वाले उत्पादों के साथ, हम आपको बिक्री के बाद की पूछताछ के लिए सर्वोत्तम मूल्य दे सकते हैं, हम अच्छी सेवा प्रदान करेंगे, जैसे कि अद्यतन उत्पाद की स्थिति, तकनीकी सहायता आदि (24 घंटे ऑनलाइन)
3. हमारे पास कई स्टॉक हैं, और डिलीवरी का समय आमतौर पर कम होता है।
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
||||||||||||||||
|
अस्थायी साइकिल चलाना
|
दिखावट |
कोई चिह्नित दोष नहीं |
संधारित्र को परीक्षण कक्ष में पेश किया जाएगा, और 5 चक्रों में तालिका में दिखाए गए तापमान की स्थिति के संपर्क में लाया जाएगा। प्रीट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125 ± 2 ℃ पर रखा जाएगा, फिर शुरुआती माप से पहले 24 ± 2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा।
|
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1000MΩ मिनट | |||||||||||||||||
|
नमी (अंतर्गत नियमित राज्य) |
दिखावट |
कोई चिह्नित नहीं दोष |
कैपेसिटर को 500±12 घंटे के लिए 40±2℃ पर 95±3% आरएच में सेट करें। पूर्व-उपचार: संधारित्र को 1 घंटे के लिए 125±2 ℃ पर रखा जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
|
ढांकता हुआ ताकत |
प्रति मद 8 |
|||||||||||||||||
|
जीवन परीक्षण |
दिखावट |
कोई चिह्नित नहीं दोष |
500V.AC का वोल्टेज लागू करें, सिवाय इसके कि प्रत्येक घंटे में एक बार वोल्टेज 0.1V के लिए 1000V.AC तक बढ़ जाता है। इसे 125±2 ℃ पर 1000±48 घंटे तक बनाए रखा जाएगा। प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2H के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका
| उत्पाद और आकार कोड | रेटेड एसी वोल्टेज | तापमान विशेषता | रेटेड समाई | समाई का सहिष्णुता | आकार (मिमी) | |||
| डी मैक्स | टी मैक्स | पी ± 0.8 | डी ± 0.05 | |||||
| Q065B□□100K□ | 400Vac |
(बी) |
10pF |
क |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(इ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
एम |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(एफ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
विशिष्टता और परीक्षण विधि
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
|||||||||||||
|
भंडारण अस्थायी।श्रेणी |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
संचालन तापमान।श्रेणी |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
रूप है |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
अस्थायी।20 ± 2 ℃ |
|||||||||||||
|
अपव्यय कारक |
बी, ई: 2.5% मैक्स |
|
|||||||||||||
|
|
10,000एमए |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
बी:-10~+10% |
|
|||||||||||||
उत्पादन प्रक्रिया
1. ट्यूब/रील/कट टेप/बल्क, बबल रैप, बॉक्स, कार्टन में पैकेज;
2. मूल निर्माता पैकेज, शिपिंग लागत बचाने के लिए आउट पैकेज उपयुक्त आकार के साथ अच्छी स्थिति में होगा;
3. उसी दिन या अगले दिन डिलीवरी के साथ नमूना, 3-7 दिनों के भीतर थोक आदेश, लेकिन सटीक मात्रा पर निर्भर करता है;
4. ग्राहक शिपिंग खाता उपलब्ध है;
5. यदि सीमा शुल्क निकासी के लिए घोषित मूल्य की आवश्यकता है, तो कृपया शिपिंग से पहले हमें बताएं;
6. पंजीकृत पैकेट, डीएचएल, फेडेक्स, यूपीएस, एआरएएमएक्स, ईएमएस, एयर शिपिंग, सागर शिपिंग या अन्य।
