उत्पाद विवरण:
|
| Storage Temp. भंडारण अस्थायी। Range सीमा: | -40 ℃ ~ + 125 ℃ | Operating Temp. संचालन तापमान। Range सीमा: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| सामग्री: | चीनी मिट्टी | अनुकूलित करें: | नमूना सेवाएं प्रदान करें |
| विशेषताएँ: | लाइन एप्लिकेशन के लिए आदर्श | कीवर्ड: | Y1 सुरक्षा संधारित्र |
| बंडल का प्रकार: | छेद के माध्यम से | अनुप्रयोग: | आरएफ / माइक्रोवेव, सामान्य प्रयोजन |
| प्रमुखता देना: | 152M Y1 सुरक्षा संधारित्र,CQC Y1 सुरक्षा संधारित्र,सुरक्षा सिरेमिक संधारित्र 400VAC |
||

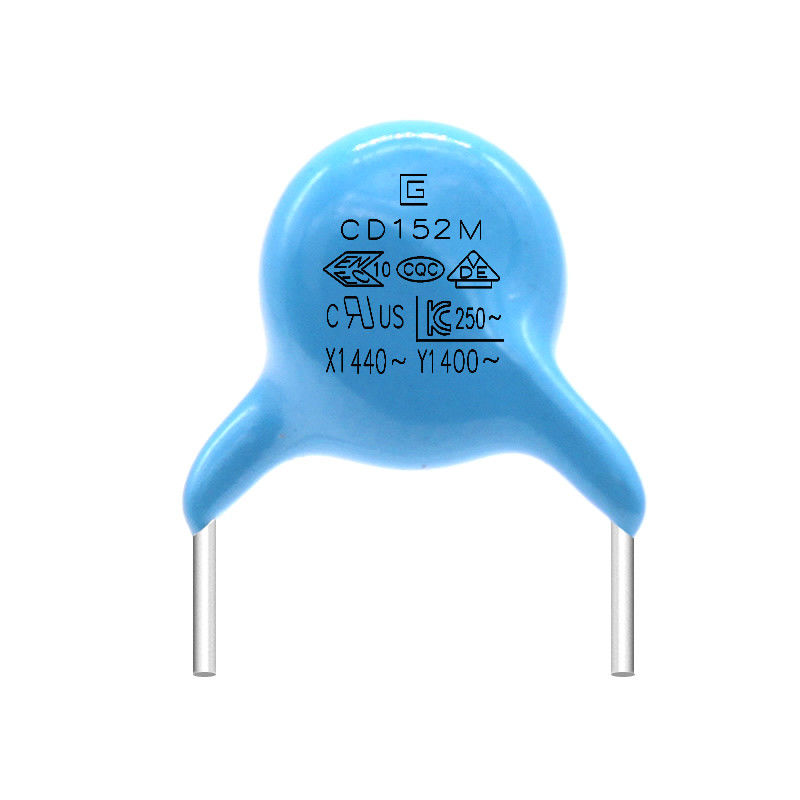

छोटे आकार का उच्च इन्सुलेशन प्रदर्शन 152M 400VAC Y1 सुरक्षा संधारित्र उच्च प्रभाव प्रतिरोध
सर्किट में कुछ परिवर्तनशील तत्व होते हैं, जैसे कि प्रेरक, कैपेसिटर, आदि। ये चर तत्व आम तौर पर केवल संबंधित आवृत्ति के साइनसोइडल मात्रा के सापेक्ष परिवर्तन (या कमी) को ही ला सकते हैं या कम कर सकते हैं।उदाहरण के लिए, जब स्विच चालू होता है, तो प्रत्यावर्ती धारा Y1 और Y2 के बीच बार-बार बदलेगी, और इस समय उत्पन्न विद्युत चुम्बकीय क्षेत्र (प्रकाश स्रोत द्वारा उत्सर्जित प्रकाश के समान एक चुंबकीय क्षेत्र) स्वाभाविक रूप से के बीच एक बल उत्पन्न करेगा। तारों
Y1 कैपेसिटर और Y2 कैपेसिटर में क्या अंतर है?
1. वोल्टेज और पिच का सामना करना अलग है
Y1 कैपेसिटर का रेटेड वोल्टेज 400VAC है और झेलने वाला वोल्टेज 4000VAC तक पहुंच सकता है
Y2 कैपेसिटर का रेटेड वोल्टेज 300VAC है और झेलने वाला वोल्टेज 2600VAC तक पहुंच सकता है
Y1 कैपेसिटर की पारंपरिक पिच 10mm है
Y2 कैपेसिटर की पारंपरिक पिच 7.5mm है
2. विभिन्न प्रकार के इन्सुलेशन
Y1 कैपेसिटर डबल इन्सुलेशन या प्रबलित इन्सुलेशन से संबंधित है
Y2 कैपेसिटर बुनियादी इन्सुलेशन या पूरक इन्सुलेशन से संबंधित है
विशेषता
1. छोटा आकार।
2. एसी कैपेसिटर जो सुरक्षा प्रमाणन के साथ पारित और अनुपालन कर चुके हैं।
3. उच्च-आवृत्ति नुकसान छोटा है, और यह एसी पीक सर्जेस के प्रभाव का सामना कर सकता है।
4. मजबूत अति-वर्तमान क्षमता, छोटी क्षमता और हानि क्षीणन।
5. लंबी सेवा जीवन।
6. Y1 का रेटेड वोल्टेज 400-500VAC है, और प्रायोगिक वोल्टेज 4000VAC है।
7. वाई कैपेसिटर अक्सर उच्च-वोल्टेज सिरेमिक का उपयोग करते हैं।
8. Y1 एक डबल-इंसुलेटेड Y कैपेसिटर है, जिसका उपयोग प्राथमिक और द्वितीयक पक्षों को पाटने के लिए किया जाता है।
9. लौ-मंदक एपॉक्सी राल पैकेज।
10. X कैपेसिटर और Y कैपेसिटर को सामूहिक रूप से सुरक्षा कैपेसिटर कहा जाता है।ऐसे अवसरों में सुरक्षा कैपेसिटर का उपयोग किया जाता है, यानी कैपेसिटर के विफल होने के बाद, यह बिजली के झटके का कारण नहीं बनेगा और व्यक्तिगत सुरक्षा को खतरे में नहीं डालेगा।
Y1 संधारित्र अनुप्रयोग फ़ील्ड:
विद्युत चुम्बकीय हस्तक्षेप दमन और आपूर्ति के साधन, लाइन बाय-पास, एंटीना कपलिंग, लाइन के पार, डबल-प्रोटेक्शन एप्लिकेशन के उपयोग के लिए आदर्श हैं।
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
||||||||||||||||
|
अस्थायी साइकिल चलाना
|
दिखावट |
कोई चिह्नित दोष नहीं |
संधारित्र को परीक्षण कक्ष में पेश किया जाएगा, और 5 चक्रों में तालिका में दिखाए गए तापमान की स्थिति के संपर्क में लाया जाएगा। प्रीट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125 ± 2 ℃ पर रखा जाएगा, फिर शुरुआती माप से पहले 24 ± 2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा।
|
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1000MΩ मिनट | |||||||||||||||||
|
नमी (अंतर्गत नियमित राज्य) |
दिखावट |
कोई चिह्नित नहीं दोष |
कैपेसिटर को 500±12 घंटे के लिए 40±2℃ पर 95±3% आरएच में सेट करें। पूर्व-उपचार: संधारित्र को 1 घंटे के लिए 125±2 ℃ पर रखा जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
|
ढांकता हुआ ताकत |
प्रति मद 8 |
|||||||||||||||||
|
जीवन परीक्षण |
दिखावट |
कोई चिह्नित नहीं दोष |
500V.AC का वोल्टेज लागू करें, सिवाय इसके कि प्रत्येक घंटे में एक बार वोल्टेज 0.1V के लिए 1000V.AC तक बढ़ जाता है। इसे 125±2 ℃ पर 1000±48 घंटे तक बनाए रखा जाएगा। प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2H के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका
| उत्पाद और आकार कोड | रेटेड एसी वोल्टेज | तापमान विशेषता | रेटेड समाई | समाई का सहिष्णुता | आकार (मिमी) | |||
| डी मैक्स | टी मैक्स | पी ± 0.8 | डी ± 0.05 | |||||
| Q065B□□100K□ | 400Vac |
(बी) |
10pF |
क |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(इ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
एम |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(एफ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
विशिष्टता और परीक्षण विधि
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
|||||||||||||
|
भंडारण अस्थायी।श्रेणी |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
संचालन तापमान।श्रेणी |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
रूप है |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
अस्थायी।20 ± 2 ℃ |
|||||||||||||
|
अपव्यय कारक |
बी, ई: 2.5% मैक्स |
|
|||||||||||||
|
|
10,000एमए |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
बी:-10~+10% |
|
|||||||||||||
उत्पादन प्रक्रिया
