उत्पाद विवरण:
|
| Storage Temp. भंडारण अस्थायी। Range सीमा: | -40 ℃ ~ + 125 ℃ | Operating Temp. संचालन तापमान। Range सीमा: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| मुख्य सामग्री: | चीनी मिट्टी | प्रदायक प्रकार: | मूल निर्माता |
| विशेषताएँ: | वाई कैपेसिटर अक्सर उच्च वोल्टेज सिरेमिक का उपयोग करते हैं | पैकेट: | मानक पैकिंग |
| आवेदन पत्र: | सुरक्षा | टाइप: | Y1 सुरक्षा संधारित्र |
| प्रमुखता देना: | 400 VAC कैपेसिटर 331k,AC सेफ्टी कैपेसिटर,331k कैपेसिटर |
||

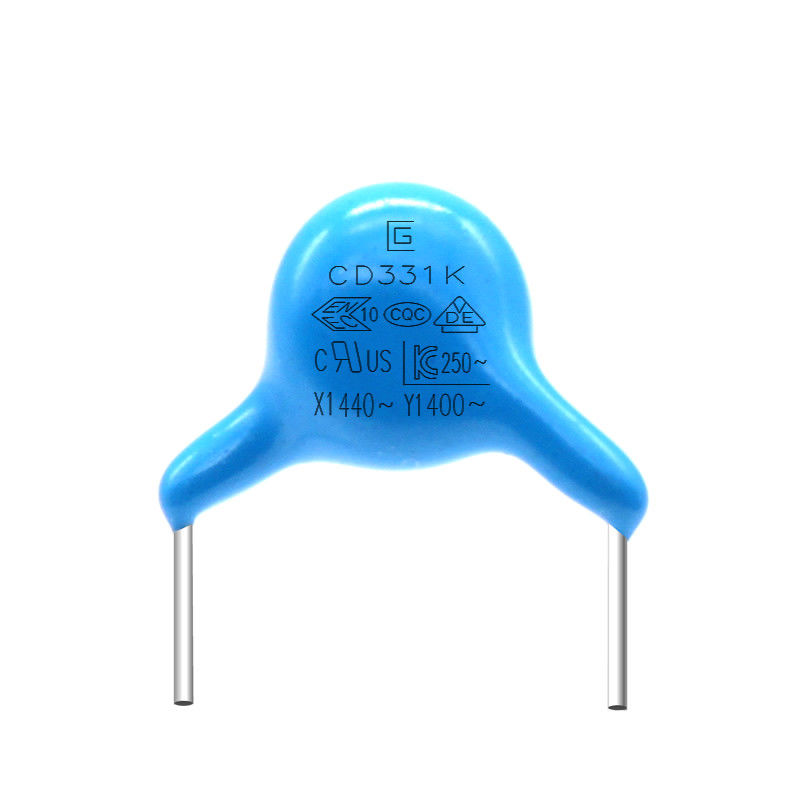

हाई-फ्रीक्वेंसी लॉस इज स्मॉल 331K 400VAC Y1 सेफ्टी कैपेसिटर लॉन्ग सर्विस लाइफ
सुरक्षा Y1 संधारित्र सुरक्षा संधारित्र में Y संधारित्र श्रृंखला में से एक है।सुरक्षा संधारित्र के एक सदस्य के रूप में, सुरक्षा Y1 संधारित्र भी उपयोगकर्ताओं की सुरक्षा की रक्षा के लिए एक कानून है।इसी ग्रिड वोल्टेज का सामना करने वाले वोल्टेज के अनुपालन के अलावा, अत्यंत कठोर पर्यावरणीय परिस्थितियों में ब्रेकडाउन और शॉर्ट सर्किट घटना से बचने के लिए वाई कैपेसिटर को विद्युत और यांत्रिक गुणों के मामले में पर्याप्त सुरक्षा मार्जिन की भी आवश्यकता होती है।व्यक्तिगत सुरक्षा की रक्षा करना बहुत महत्व रखता है।
सुरक्षा Y1 कैपेसिटर एक इलेक्ट्रॉनिक घटक है जो एक इन्सुलेटर को सैंडविच करने वाले दो कंडक्टरों से बना होता है।यह एक सैंडविच की तरह होता है।सुरक्षा Y1 कैपेसिटर के कंधों पर भारी जिम्मेदारी है, और उत्पाद के लिए आवश्यकताएं बहुत अधिक होनी चाहिए।सबसे पहले, इसे सुरक्षा परीक्षण एजेंसी का प्रमाणीकरण प्राप्त करना होगा।उदाहरण: सीक्यूसी;वीडीई;उल;ENEC, KC, आदि, y1 कैपेसिटर की उपस्थिति ज्यादातर नीली होती है, और उत्पादों में सुरक्षा प्रमाणन चिह्न होते हैं और वोल्टेज AC400V शब्दों का सामना करते हैं।इसका वास्तविक DC झेलने वाला वोल्टेज 4000V या उससे अधिक है।इस बात पर जोर दिया जाना चाहिए कि वाई कैपेसिटर को सामान्य सिरेमिक कैपेसिटर द्वारा प्रतिस्थापित नहीं किया जाना चाहिए।
विशेषताएं
लाइन एप्लिकेशन के लिए आदर्श
संविदा आकार
लागत प्रभावी उत्पाद
एसी अनुप्रयोगों के लिए मान्यता प्राप्त सुरक्षा मानक
अनुप्रयोग
उच्च वोल्टेज डीसी बिजली की आपूर्ति या निर्वहन।
उच्च आवृत्ति एसी सर्किट।
शोर दबानेवाला यंत्र या क्षैतिज आउटपुट सर्किट।
1. हम आपके व्यवसाय की सराहना करते हैं और तत्काल 7 दिनों की वापसी नीति प्रदान करते हैं।(आइटम प्राप्त करने के 7 दिन बाद)।
2. यदि आप हमारे स्टोर से जो आइटम खरीदते हैं, वे उत्तम गुणवत्ता के नहीं हैं, यानी वे निर्माताओं के विनिर्देशों के अनुसार इलेक्ट्रॉनिक रूप से काम नहीं करते हैं, तो बस उन्हें बदलने या धनवापसी के लिए हमें वापस कर दें।
हम गारंटी दिन में भाग वापस करने से शिपिंग लागत वहन करते हैं
3. यदि आइटम दोषपूर्ण हैं, तो कृपया हमें डिलीवरी के 3 दिनों के भीतर सूचित करें।
4. धनवापसी या प्रतिस्थापन के योग्य होने के लिए किसी भी वस्तु को उनकी मूल स्थिति में वापस किया जाना चाहिए।
5. खरीदार सभी शिपिंग लागत के लिए जिम्मेदार है।
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
||||||||||||||||
|
अस्थायी साइकिल चलाना
|
दिखावट |
कोई चिह्नित दोष नहीं |
संधारित्र को परीक्षण कक्ष में पेश किया जाएगा, और 5 चक्रों में तालिका में दिखाए गए तापमान की स्थिति के संपर्क में लाया जाएगा। प्रीट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125 ± 2 ℃ पर रखा जाएगा, फिर शुरुआती माप से पहले 24 ± 2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा।
|
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1000MΩ मिनट | |||||||||||||||||
|
नमी (अंतर्गत नियमित राज्य) |
दिखावट |
कोई चिह्नित नहीं दोष |
कैपेसिटर को 500±12 घंटे के लिए 40±2℃ पर 95±3% आरएच में सेट करें। पूर्व-उपचार: संधारित्र को 1 घंटे के लिए 125±2 ℃ पर रखा जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
|
ढांकता हुआ ताकत |
प्रति मद 8 |
|||||||||||||||||
|
जीवन परीक्षण |
दिखावट |
कोई चिह्नित नहीं दोष |
500V.AC का वोल्टेज लागू करें, सिवाय इसके कि प्रत्येक घंटे में एक बार वोल्टेज 0.1V के लिए 1000V.AC तक बढ़ जाता है। इसे 125±2 ℃ पर 1000±48 घंटे तक बनाए रखा जाएगा। प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2H के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका
| उत्पाद और आकार कोड | रेटेड एसी वोल्टेज | तापमान विशेषता | रेटेड समाई | समाई का सहिष्णुता | आकार (मिमी) | |||
| डी मैक्स | टी मैक्स | पी ± 0.8 | डी ± 0.05 | |||||
| Q065B□□100K□ | 400Vac |
(बी) |
10pF |
क |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(इ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
एम |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(एफ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
विशिष्टता और परीक्षण विधि
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
|||||||||||||
|
भंडारण अस्थायी।श्रेणी |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
संचालन तापमान।श्रेणी |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
रूप है |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
अस्थायी।20 ± 2 ℃ |
|||||||||||||
|
अपव्यय कारक |
बी, ई: 2.5% मैक्स |
|
|||||||||||||
|
|
10,000एमए |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
बी:-10~+10% |
|
|||||||||||||
उत्पादन प्रक्रिया
