उत्पाद विवरण:
|
| Storage Temp. भंडारण अस्थायी। Range सीमा: | -40 ℃ ~ + 125 ℃ | Operating Temp. संचालन तापमान। Range सीमा: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| मुख्य सामग्री: | डेटा शीट | प्रदायक प्रकार: | मूल निर्माता |
| अनुकूलित करें:: | हां, नमूना सेवाएं प्रदान करें | बंडल का प्रकार: | माउंट सतह |
| आवेदन पत्र: | मोटर वाहन | कीवर्ड: | Y1 सुरक्षा संधारित्र |
| प्रमुखता देना: | सुरक्षा 330K संधारित्र,मोटर वाहन संधारित्र 330K |
||

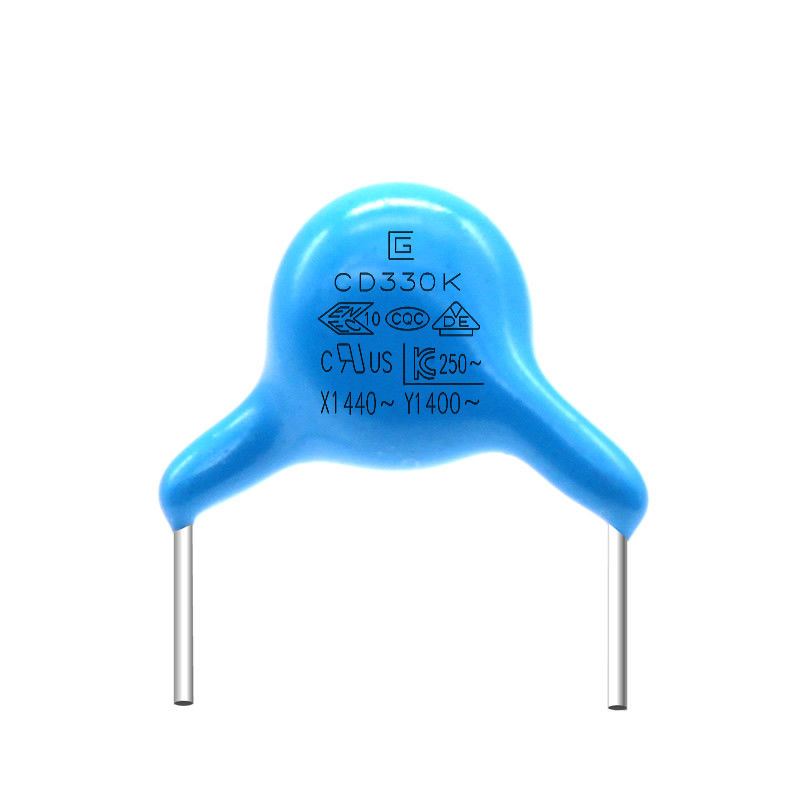

उच्च प्रतिरोध वोल्टेज 330K 400VAC Y1 सुरक्षा संधारित्र लौ-मंदक एपॉक्सी राल पैकेज
Y1 सुरक्षा संधारित्र .pdf
Y1 संधारित्र अनुप्रयोग फ़ील्ड:
छोटे घरेलू उपकरणों, बिजली उत्पादों, इलेक्ट्रोमैकेनिकल मोटर्स, एलईडी लाइटिंग, चार्जर, निर्बाध बिजली आपूर्ति, फिल्टर, इलेक्ट्रॉनिक रेक्टिफायर, ऑटोमोटिव इलेक्ट्रॉनिक्स, सुरक्षा और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है।
विशेषताएं
1 एसी अनुप्रयोगों कॉम्पैक्ट के लिए मान्यता प्राप्त सुरक्षा मानक।
आकार, लागत प्रभावी उत्पाद एपॉक्सी राल अनुपालन।
2 ओवरवॉल्टेज तनाव को समझना।
3 उत्कृष्ट सक्रिय और निष्क्रिय लौ प्रतिरोधी क्षमता।
4 प्रकार के सुरक्षा मानक मान्यता प्राप्त कैपेसिटर लाइन बाय-पास, एंटीना कपलिंग, एक्रस अनुपालन में उपयोग करने के लिए आदर्श हैं।
लाभ
1. हमारे पास सामग्री के सभी मॉडल हैं, इसे खोजने में आपका समय बचता है। और यदि आपको आवश्यकता हो तो आपके लिए सामग्री की सिफारिश करें।
2. समान गुणवत्ता वाले उत्पादों के साथ, हम आपको सर्वोत्तम मूल्य दे सकते हैं।बिक्री के बाद की पूछताछ, हम अच्छी सेवा प्रदान करेंगे, जैसे अद्यतन उत्पाद स्थिति, तकनीकी सहायता इत्यादि (24 घंटे ऑनलाइन)
3. हमारे पास कई स्टॉक हैं, और डिलीवरी का समय आमतौर पर कम होता है।
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
||||||||||||||||
|
अस्थायी साइकिल चलाना
|
दिखावट |
कोई चिह्नित दोष नहीं |
संधारित्र को परीक्षण कक्ष में पेश किया जाएगा, और 5 चक्रों में तालिका में दिखाए गए तापमान की स्थिति के संपर्क में लाया जाएगा। प्रीट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125 ± 2 ℃ पर रखा जाएगा, फिर शुरुआती माप से पहले 24 ± 2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा।
|
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1000MΩ मिनट | |||||||||||||||||
|
नमी (अंतर्गत नियमित राज्य) |
दिखावट |
कोई चिह्नित नहीं दोष |
कैपेसिटर को 500±12 घंटे के लिए 40±2℃ पर 95±3% आरएच में सेट करें। पूर्व-उपचार: संधारित्र को 1 घंटे के लिए 125±2 ℃ पर रखा जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
|
ढांकता हुआ ताकत |
प्रति मद 8 |
|||||||||||||||||
|
जीवन परीक्षण |
दिखावट |
कोई चिह्नित नहीं दोष |
500V.AC का वोल्टेज लागू करें, सिवाय इसके कि प्रत्येक घंटे में एक बार वोल्टेज 0.1V के लिए 1000V.AC तक बढ़ जाता है। इसे 125±2 ℃ पर 1000±48 घंटे तक बनाए रखा जाएगा। प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2H के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका
| उत्पाद और आकार कोड | रेटेड एसी वोल्टेज | तापमान विशेषता | रेटेड समाई | समाई का सहिष्णुता | आकार (मिमी) | |||
| डी मैक्स | टी मैक्स | पी ± 0.8 | डी ± 0.05 | |||||
| Q065B□□100K□ | 400Vac |
(बी) |
10pF |
क |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(इ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
एम |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(एफ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
विशिष्टता और परीक्षण विधि
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
|||||||||||||
|
भंडारण अस्थायी।श्रेणी |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
संचालन तापमान।श्रेणी |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
रूप है |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
अस्थायी।20 ± 2 ℃ |
|||||||||||||
|
अपव्यय कारक |
बी, ई: 2.5% मैक्स |
|
|||||||||||||
|
|
10,000एमए |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
बी:-10~+10% |
|
|||||||||||||
उत्पादन प्रक्रिया
सामान्य प्रश्न
प्रश्न: आपका MOQ क्या है?
ए: नहीं MOQ। हम छोटे आदेश स्वीकार करते हैं।क्योंकि हम मानते हैं कि छोटे ऑर्डर भविष्य में बड़े ऑर्डर बन सकते हैं।
क्यू: अगर मैं एक आदेश देता हूं, तो इसे वितरित करने में कितना समय लगेगा?
ए: भुगतान प्राप्त करने के बाद आमतौर पर केवल 2-3 दिन लगते हैं, आदेशित मात्रा और स्टॉक की स्थिति पर निर्भर करता है।
प्रश्न: क्या आपके पास OEM / ODM है?
ए: हाँ।हमारे पास हमारा कारखाना है। कृपया हमें अपनी आवश्यकता बताएं, हम जितनी जल्दी हो सके जवाब देंगे, हम आपकी सुविधा के लिए कस्टम पैकेजिंग और प्रिंटिंग सेवाएं प्रदान करते हैं।
