उत्पाद विवरण:
|
| Storage Temp. भंडारण अस्थायी। Range सीमा: | -40 ℃ ~ + 125 ℃ | Operating Temp. संचालन तापमान। Range सीमा: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| मुख्य सामग्री: | चीनी मिट्टी | आवेदन पत्र: | कार्यालय उपकरण, इलेक्ट्रॉनिक उपकरण |
| अनुकूलित करें:: | हां, नमूना सेवाएं प्रदान करें | टाइप: | Y1 सुरक्षा संधारित्र |
| प्रमुखता देना: | छोटी क्षमता Y1 सुरक्षा संधारित्र,Y1 सुरक्षा संधारित्र 151K,151k संधारित्र |
||

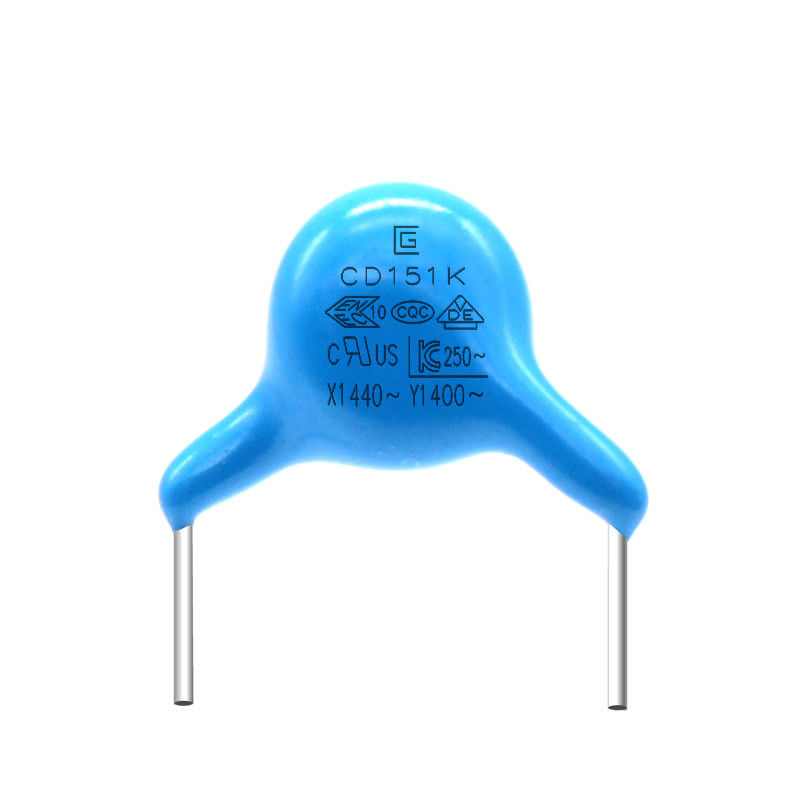

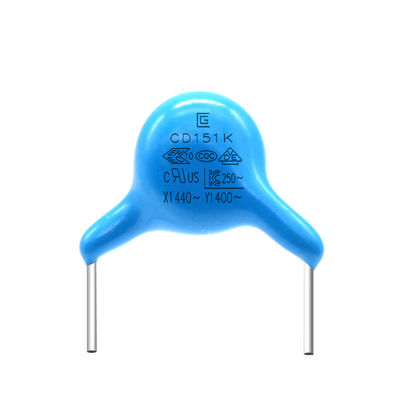

151K 400VAC Y1 सुरक्षा संधारित्र मजबूत अति-वर्तमान क्षमता छोटी क्षमता और हानि क्षीणन।
Y1 सुरक्षा संधारित्र .pdf
Y1 कैपेसिटर एक सुरक्षा कैपेसिटर है, और ऐसा कैपेसिटर कैपेसिटर के विफल होने के बाद बिजली के झटके का कारण नहीं बनेगा, और व्यक्तिगत सुरक्षा को खतरे में नहीं डालेगा।इसमें दो प्रकार के X कैपेसिटर और Y कैपेसिटर शामिल हैं।एक्स कैपेसिटर पावर लाइन (एलएन) की दो लाइनों के बीच जुड़े कैपेसिटर हैं, और मेटल फिल्म कैपेसिटर आमतौर पर उपयोग किए जाते हैं;वाई कैपेसिटर पावर लाइन की दो लाइनों और ग्राउंड (एलई, एनई) कैपेसिटेंस के बीच जुड़े हुए हैं, आम तौर पर जोड़े में दिखाई देते हैं।लीकेज करंट की सीमा के आधार पर, Y कैपेसिटर का मान बहुत बड़ा नहीं होना चाहिए।आम तौर पर, एक्स कैपेसिटर यूएफ स्तर होता है, और वाई कैपेसिटर एनएफ स्तर होता है।X कैपेसिटर डिफरेंशियल मोड इंटरफेरेंस को दबाता है, और Y कैपेसिटर कॉमन मोड इंटरफेरेंस को दबाता है।
Y कैपेसिटर के निचले हिस्से को Y1, Y2, Y3 और Y4 में बांटा गया है।मुख्य अंतर हैं:
1. Y1 उच्च वोल्टेज प्रतिरोध 8 kV से अधिक है,
2. Y2 उच्च वोल्टेज प्रतिरोध 5 kV से अधिक है,
3. Y3 उच्च दबाव प्रतिरोध n/a
4. Y4 उच्च वोल्टेज प्रतिरोध 2.5 kV से अधिक है
विशेषताएं
1. आवेग वोल्टेज की गारंटी 12kV0-p।
2. ऑपरेटिंग तापमान रेंज 125 डिग्री सेल्सियस तक की गारंटी।
3. ढांकता हुआ ताकत: AC4000V
4. ENEC (VDE)/UL/CQC द्वारा प्रमाणित क्लास X1/Y1 कैपेसिटर।
5. आवश्यक उपकरणों में एक घटक के साथ उपयोग किया जा सकता है
प्रबलित इन्सुलेशन और डबल इन्सुलेशन पर आधारित
UL1492, IEC60065 और IEC60950।
6. फ्लेम-रिटार्डेंट हैलोजन-फ्री* एपॉक्सी रेज़िन से कोटेड
(UL94V-0 मानक के अनुरूप)।
* Cl=900ppm मैक्स।, Br=900ppm मैक्स।और
Cl+Br=1500ppm मैक्स।
7. स्वचालित सम्मिलन के लिए उपलब्ध टैपिंग।
8. रेटेड वोल्टेज: एक्स 1: एसी 500 वी (आरएमएस), वाई 1: एसी 500 वी (आरएमएस)
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
||||||||||||||||
|
अस्थायी साइकिल चलाना
|
दिखावट |
कोई चिह्नित दोष नहीं |
संधारित्र को परीक्षण कक्ष में पेश किया जाएगा, और 5 चक्रों में तालिका में दिखाए गए तापमान की स्थिति के संपर्क में लाया जाएगा। प्रीट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125 ± 2 ℃ पर रखा जाएगा, फिर शुरुआती माप से पहले 24 ± 2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा।
|
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1000MΩ मिनट | |||||||||||||||||
|
नमी (अंतर्गत नियमित राज्य) |
दिखावट |
कोई चिह्नित नहीं दोष |
कैपेसिटर को 500±12 घंटे के लिए 40±2℃ पर 95±3% आरएच में सेट करें। पूर्व-उपचार: संधारित्र को 1 घंटे के लिए 125±2 ℃ पर रखा जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
|
ढांकता हुआ ताकत |
प्रति मद 8 |
|||||||||||||||||
|
जीवन परीक्षण |
दिखावट |
कोई चिह्नित नहीं दोष |
500V.AC का वोल्टेज लागू करें, सिवाय इसके कि प्रत्येक घंटे में एक बार वोल्टेज 0.1V के लिए 1000V.AC तक बढ़ जाता है। इसे 125±2 ℃ पर 1000±48 घंटे तक बनाए रखा जाएगा। प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2H के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका
| उत्पाद और आकार कोड | रेटेड एसी वोल्टेज | तापमान विशेषता | रेटेड समाई | समाई का सहिष्णुता | आकार (मिमी) | |||
| डी मैक्स | टी मैक्स | पी ± 0.8 | डी ± 0.05 | |||||
| Q065B□□100K□ | 400Vac |
(बी) |
10pF |
क |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(इ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
एम |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(एफ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
विशिष्टता और परीक्षण विधि
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
|||||||||||||
|
भंडारण अस्थायी।श्रेणी |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
संचालन तापमान।श्रेणी |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
रूप है |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
अस्थायी।20 ± 2 ℃ |
|||||||||||||
|
अपव्यय कारक |
बी, ई: 2.5% मैक्स |
|
|||||||||||||
|
|
10,000एमए |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
बी:-10~+10% |
|
|||||||||||||
उत्पादन प्रक्रिया
