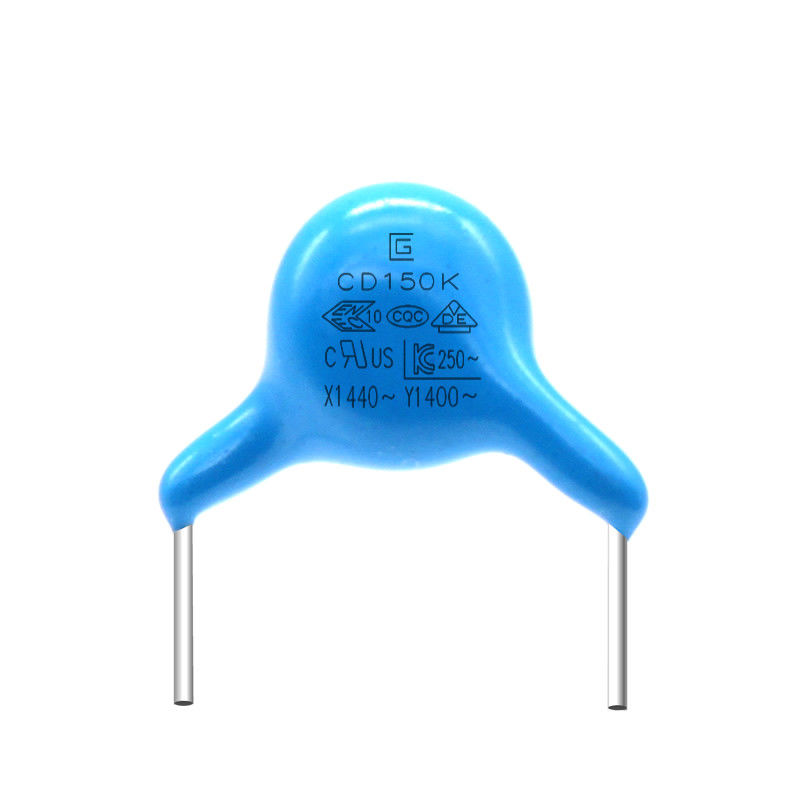

SG 400VAC Y1 सुरक्षा संधारित्र 150K उच्च आवृत्ति हानि ODM OEM

बड़ी छवि : SG 400VAC Y1 सुरक्षा संधारित्र 150K उच्च आवृत्ति हानि ODM OEM

उत्पाद विवरण:

उत्पत्ति के प्लेस:	डोंगगुआन चीन
ब्रांड नाम:	SG
प्रमाणन:	VDE，CQC
मॉडल संख्या:	Y5P-150K-400VAC

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10000 टुकड़े
मूल्य:	Discuss
पैकेजिंग विवरण:	आकार: 45 सेमी * 31 सेमी * 34 सेमी, आंतरिक बॉक्स: 29.2 सेमी * 21 सेमी * 31.3 सेमी, दो आंतरिक बक्से के
प्रसव के समय:	15-21 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	100000000 टुकड़े

संपर्क करें

SG 400VAC Y1 सुरक्षा संधारित्र 150K उच्च आवृत्ति हानि ODM OEM

वर्णन

Storage Temp. भंडारण अस्थायी। Range सीमा:	-40 ℃ ~ + 125 ℃	Operating Temp. संचालन तापमान। Range सीमा:	-25 ℃ ~ + 125 ℃
मुख्य सामग्री:	चाँदी का लेप	आवेदन पत्र:	कार्यालय उपकरण, इलेक्ट्रॉनिक उपकरण
प्रदायक प्रकार:	ओडीएम OEM	टाइप:	Y1 सुरक्षा संधारित्र
प्रमुखता देना:	Y1 सुरक्षा संधारित्र उच्च आवृत्ति , Y1 सुरक्षा संधारित्र 150K , OEM Y1 सुरक्षा संधारित्र

150K 400VAC Y1 सेफ्टी कैपेसिटर हाई-फ्रीक्वेंसी लॉस एसी पीक सर्जेस के प्रभाव को कम कर सकता है

Y1 सुरक्षा संधारित्र .pdf

Y1 कैपेसिटर एक सुरक्षा कैपेसिटर है, और ऐसा कैपेसिटर कैपेसिटर के विफल होने के बाद बिजली के झटके का कारण नहीं बनेगा, और व्यक्तिगत सुरक्षा को खतरे में नहीं डालेगा।इसमें दो प्रकार के X कैपेसिटर और Y कैपेसिटर शामिल हैं।एक्स कैपेसिटर पावर लाइन (एलएन) की दो लाइनों के बीच जुड़े कैपेसिटर हैं, और मेटल फिल्म कैपेसिटर आमतौर पर उपयोग किए जाते हैं;वाई कैपेसिटर पावर लाइन की दो लाइनों और ग्राउंड (एलई, एनई) कैपेसिटेंस के बीच जुड़े हुए हैं, आम तौर पर जोड़े में दिखाई देते हैं।लीकेज करंट की सीमा के आधार पर, Y कैपेसिटर का मान बहुत बड़ा नहीं होना चाहिए।आम तौर पर, एक्स कैपेसिटर यूएफ स्तर होता है, और वाई कैपेसिटर एनएफ स्तर होता है।X कैपेसिटर डिफरेंशियल मोड इंटरफेरेंस को दबाता है, और Y कैपेसिटर कॉमन मोड इंटरफेरेंस को दबाता है।

Y कैपेसिटर के निचले हिस्से को Y1, Y2, Y3 और Y4 में बांटा गया है।मुख्य अंतर हैं:

1. Y1 उच्च वोल्टेज प्रतिरोध 8 kV से अधिक है,
2. Y2 उच्च वोल्टेज प्रतिरोध 5 kV से अधिक है,
3. Y3 उच्च दबाव प्रतिरोध n/a
4. Y4 उच्च वोल्टेज प्रतिरोध 2.5 kV से अधिक है

वस्तु

विनिर्देश

परीक्षण विधि और स्थिति

अस्थायी साइकिल चलाना

दिखावट

कोई चिह्नित दोष नहीं

संधारित्र को परीक्षण कक्ष में पेश किया जाएगा, और 5 चक्रों में तालिका में दिखाए गए तापमान की स्थिति के संपर्क में लाया जाएगा।

प्रीट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125 ± 2 ℃ पर रखा जाएगा, फिर शुरुआती माप से पहले 24 ± 2 घंटे के लिए कमरे की स्थिति में रखा जाएगा।

पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा।

(कदम)	1	2	3	4
(अस्थायी।)	-25 ± 3 ℃	20 ± 2 ℃	125 ± 3 ℃	20 ± 2 ℃
(समय)	30 ± 3min।	3 मिनट।मैक्स	30 ± 3min।	3 मिनट।मैक्स

समाई

बदलना

बी: ± 10% अधिकतम

ई: ± 20% अधिकतम

एफ: ± 30% अधिकतम

डी एफ

बी, ई: 5.0% अधिकतम

एफ: 7.0% अधिकतम

आईआर

1000MΩ मिनट

नमी

(अंतर्गत

नियमित

राज्य)

दिखावट

कोई चिह्नित नहीं

दोष

कैपेसिटर को 500±12 घंटे के लिए 40±2℃ पर 95±3% आरएच में सेट करें।

पूर्व-उपचार: संधारित्र को 1 घंटे के लिए 125±2 ℃ पर रखा जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा।

समाई

बदलना

बी: ± 10% अधिकतम

ई: ± 20% अधिकतम

एफ: ± 30% अधिकतम

डी एफ

बी, ई: 5.0% अधिकतम

एफ: 7.0% अधिकतम

आईआर

1500MΩ मिनट

ढांकता हुआ

ताकत

प्रति मद 8

जीवन परीक्षण

दिखावट

कोई चिह्नित नहीं

दोष

500V.AC का वोल्टेज लागू करें, सिवाय इसके कि प्रत्येक घंटे में एक बार वोल्टेज 0.1V के लिए 1000V.AC तक बढ़ जाता है। इसे 125±2 ℃ पर 1000±48 घंटे तक बनाए रखा जाएगा।

प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2H के लिए कमरे की स्थिति में रखा जाएगा।

समाई

बदलना

बी: ± 10% अधिकतम

ई: ± 20% अधिकतम

एफ: ± 30% अधिकतम

डी एफ

बी, ई: 5.0% अधिकतम

एफ: 7.0% अधिकतम

आईआर

1500MΩ मिनट

उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका

उत्पाद और आकार कोड	रेटेड एसी वोल्टेज	तापमान विशेषता	रेटेड समाई	समाई का सहिष्णुता	आकार (मिमी)
उत्पाद और आकार कोड	रेटेड एसी वोल्टेज	तापमान विशेषता	रेटेड समाई	समाई का सहिष्णुता	डी मैक्स	टी मैक्स	पी ± 0.8	डी ± 0.05
Q065B□□100K□	400Vac	(बी) वाई5पी ± 10	10pF	क ± 10%	6.5	4.5	10	0.55
Q065B□□150K□			15pF		6.5	4.5	10	0.55
Q070B□□220K□			22pF		7.0	4.5	10	0.55
Q070B□□330K□			33pF		7.0	4.5	10	0.55
Q070B□□470K□			47pF		7.0	4.5	10	0.55
Q070B□□560K□			56pF		7.0	4.5	10	0.55
Q070B□□620K□			62pF		7.0	4.5	10	0.55
Q070B□□820K□			82pF		7.0	4.5	10	0.55
Q065B□□101K□			100pF		6.5	4.5	10	0.55
Q065B□□221K□			220pF		6.5	4.5	10	0.55
Q075B□□331K□			330pF		7.5	4.5	10	0.6
Q085B□□471K□			470pF		8.5	4.5	10	0.6
Q085B□□561K□			560pF		8.5	4.5	10	0.6
Q095B□□681K□			680pF		9.5	4.5	10	0.6
Q110B□□821K□			820pF		11.0	4.5	10	0.6
Q115B□□102K□			1000pF		11.5	4.5	10	0.6
Q065E□□471K□		(इ) Y5U +22% -56%	470pF		6.5	4.5	10	0.55
Q075E□□561K□			560pF		7.5	4.5	10	0.6
Q075E□□681K□			680pF		7.5	4.5	10	0.6
Q075E□□821K□			820pF		7.5	4.5	10	0.6
Q085E□□102K□			1000pF		8.5	4.5	10	0.65
Q095E□□152M□			1500pF	एम ±20%	9.5	4.5	10	0.65
Q105E□□222M□			2200pF		10.5	4.5	10	0.65
Q115E□□332M□			3300pF		11.5	4.5	10	0.65
Q065F□□102M□		(एफ) वाई5वी +22% -82%	1000pF		6.5	4.5	10	0.55
Q075F□□152M□			1500pF		7.5	4.5	10	0.6
Q085F□□222M□			2200pF		8.5	4.5	10	0.6
Q100F□□332M□			3300pF		10.0	4.5	10	0.65
Q115F□□472M□			4700pF		11.5	4.5	10	0.65

SG 400VAC Y1 सुरक्षा संधारित्र 150K उच्च आवृत्ति हानि ODM OEM 0
विशिष्टता और परीक्षण विधि

वस्तु

विनिर्देश

परीक्षण विधि और स्थिति

भंडारण अस्थायी।श्रेणी

-40 ℃ ~ + 125 ℃

संचालन तापमान।श्रेणी

-25 ℃ ~ + 125 ℃

रूप और
आयाम

रूप है
कोई चिह्नित दोष नहीं।
आयाम निर्दिष्ट सहनशीलता के भीतर होंगे।

सूरत को देखते ही देखा जाए
आयाम कैलीपर द्वारा मापा जाना चाहिए

निशान

आसानी से समझ लेना चाहिए।

देखते ही देखते रहो

समाई

भीतर निर्दिष्ट
सहनशीलता

अस्थायी।20 ± 2 ℃
वॉल्यूम।1.0 ± 0.2Vrms
फ्रीक।1±0.1 किलोहर्ट्ज़

अपव्यय कारक

बी, ई: 2.5% मैक्स
एफ: 3.5% अधिकतम

समाई के समान स्थिति

इन्सुलेशन प्रतिरोध

10,000एमए
10,000MΩmin

इन्सुलेशन प्रतिरोध को चार्जिंग के 60 ± 5 सेकंड के भीतर 500±50V.DC के साथ मापा जाएगा।

ढांकता हुआ ताकत

बीच में
मुख्य तार

कोई विफलता नहीं।

1 मिनट के लिए 4.0KVAC का वोल्टेज लगाएं।लीड तारों के बीच।
(चार्ज/डिस्चार्ज करंट≤50mA) (Y2:2.6KVAC)

शरीर
इन्सुलेशन

कोई विफलता नहीं।

संधारित्र के टर्मिनल होंगे
एक साथ जुड़ा हुआ।प्रत्येक टर्मिनल से लगभग 3 - 4 मिमी की दूरी पर संधारित्र के शरीर के चारों ओर एक धातु की पन्नी बारीकी से लपेटी जाएगी।कैपेसिटर लीड तारों और धातु की पन्नी के बीच 4.0KVAC का वोल्टेज लगाया जाता है।(वाई2:2.6केवीएसी)
(चार्ज / डिस्चार्ज करंट ≤50mA)

तापमान
विशेषता

बी:-10~+10%
ई:-56~+22%
एफ:-80~+30%

कैपेसिटेंस को प्रत्येक चरण में निम्नानुसार मापा जाएगा।
प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 85±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा।

(कदम)	①	②	③	④	⑤
(अस्थायी।)	20 ± 2 ℃	-25 ± 2 ℃	20 ± 2 ℃	85 ± 2 ℃	20 ± 2 ℃

SG 400VAC Y1 सुरक्षा संधारित्र 150K उच्च आवृत्ति हानि ODM OEM 1
उत्पादन प्रक्रिया

सामान्य प्रश्न

Q1।पैकिंग की आपकी शर्तें क्या हैं?

एक: आम तौर पर, हम अपने माल को भूरे रंग के डिब्बों में पैक करते हैं।

Q2।आप माल कैसे भेजते हैं?
ए: हम आम तौर पर डीएचएल, यूपीएस, फेडेक्स या टीएनटी द्वारा शिप करते हैं।एयरलाइन और समुद्री शिपिंग भी वैकल्पिक।
Q3।आपके प्रसव के समय के बारे में कैसे?
ए: सामान स्टॉक में होने पर आम तौर पर यह 5-10 दिन होता है।या यह 15-20 दिनों का है अगर माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
