उत्पाद विवरण:
|
| Storage Temp. भंडारण अस्थायी। Range सीमा: | -40 ℃ ~ + 125 ℃ | मुख्य सामग्री: | चांदी का पेस्ट / एपॉक्सी राल |
|---|---|---|---|
| आवेदन पत्र: | कार्यालय उपकरण, इलेक्ट्रॉनिक उपकरण | Operating Temp. संचालन तापमान। Range सीमा: | -25 ℃ ~ + 125 ℃ |
| प्रदायक प्रकार: | मूल निर्माता, ओडीएम | टाइप: | Y1 सुरक्षा संधारित्र |
| प्रमुखता देना: | स्थिर ब्लू सिरेमिक कैपेसिटर,कैपेसिटर 101K,100K कैपेसिटर |
||

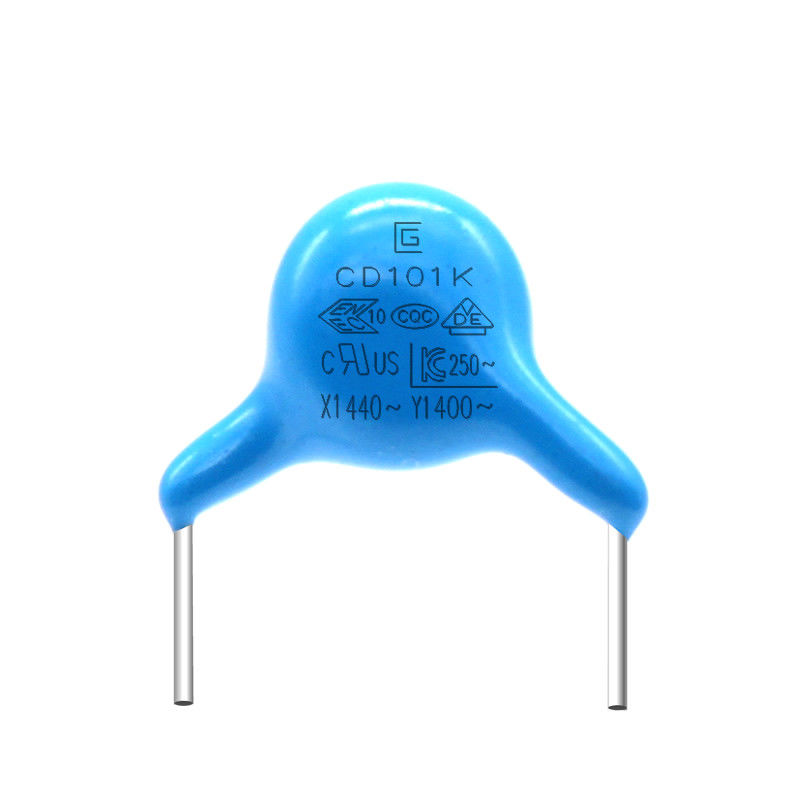

101K 400VAC Y1 सेफ्टी कैपेसिटर लॉन्ग सर्विस लाइफ फ्लेम-रिटार्डेंट एपॉक्सी रेजिन पैकेज
Y1 सुरक्षा संधारित्र .pdf
Y1 कैपेसिटर आमतौर पर जोड़े में पावर लाइन और ग्राउंड (LE, NE) के दो तारों से जुड़े कैपेसिटर होते हैं।लीकेज करंट की सीमा के आधार पर, Y कैपेसिटर का मान बहुत बड़ा नहीं होना चाहिए।आम तौर पर, एक्स कैपेसिटर यूएफ स्तर होता है, और वाई कैपेसिटर एनएफ स्तर होता है।X कैपेसिटर डिफरेंशियल मोड इंटरफेरेंस को दबाता है, और Y1 कैपेसिटर कॉमन मोड इंटरफेरेंस को दबाता है।
विशेषताएं
स्थिर और सुरक्षित विकल्प
संविदा आकार
किफायती उत्पाद
सुरक्षा प्रमाणन का अनुपालन
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
||||||||||||||||
|
अस्थायी साइकिल चलाना
|
दिखावट |
कोई चिह्नित दोष नहीं |
संधारित्र को परीक्षण कक्ष में पेश किया जाएगा, और 5 चक्रों में तालिका में दिखाए गए तापमान की स्थिति के संपर्क में लाया जाएगा। प्रीट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125 ± 2 ℃ पर रखा जाएगा, फिर शुरुआती माप से पहले 24 ± 2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा।
|
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1000MΩ मिनट | |||||||||||||||||
|
नमी (अंतर्गत नियमित राज्य) |
दिखावट |
कोई चिह्नित नहीं दोष |
कैपेसिटर को 500±12 घंटे के लिए 40±2℃ पर 95±3% आरएच में सेट करें। पूर्व-उपचार: संधारित्र को 1 घंटे के लिए 125±2 ℃ पर रखा जाएगा, फिर प्रारंभिक माप से पहले 24±2 घंटे के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
|
ढांकता हुआ ताकत |
प्रति मद 8 |
|||||||||||||||||
|
जीवन परीक्षण |
दिखावट |
कोई चिह्नित नहीं दोष |
500V.AC का वोल्टेज लागू करें, सिवाय इसके कि प्रत्येक घंटे में एक बार वोल्टेज 0.1V के लिए 1000V.AC तक बढ़ जाता है। इसे 125±2 ℃ पर 1000±48 घंटे तक बनाए रखा जाएगा। प्री-ट्रीटमेंट: कैपेसिटर को 1 घंटे के लिए 125±2℃ पर संग्रहित किया जाएगा, फिर प्रारंभिक माप से पहले 24±2H के लिए कमरे की स्थिति में रखा जाएगा। पोस्ट-ट्रीटमेंट: कैपेसिटर को कमरे की स्थिति में 24±2 घंटे के लिए स्टोर किया जाएगा। |
|||||||||||||||
|
समाई बदलना |
बी: ± 10% अधिकतम ई: ± 20% अधिकतम एफ: ± 30% अधिकतम |
|||||||||||||||||
|
डी एफ |
बी, ई: 5.0% अधिकतम एफ: 7.0% अधिकतम |
|||||||||||||||||
|
आईआर |
1500MΩ मिनट | |||||||||||||||||
उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका
| उत्पाद और आकार कोड | रेटेड एसी वोल्टेज | तापमान विशेषता | रेटेड समाई | समाई का सहिष्णुता | आकार (मिमी) | |||
| डी मैक्स | टी मैक्स | पी ± 0.8 | डी ± 0.05 | |||||
| Q065B□□100K□ | 400Vac |
(बी) |
10pF |
क |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(इ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
एम |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(एफ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
विशिष्टता और परीक्षण विधि
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
|||||||||||||
|
भंडारण अस्थायी।श्रेणी |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
संचालन तापमान।श्रेणी |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
रूप है |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
अस्थायी।20 ± 2 ℃ |
|||||||||||||
|
अपव्यय कारक |
बी, ई: 2.5% मैक्स |
|
|||||||||||||
|
|
10,000एमए |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
बी:-10~+10% |
|
|||||||||||||
