उत्पाद विवरण:
|
| Storage Temp. भंडारण अस्थायी। Range सीमा: | -40 ℃ ~ + 125 ℃ | Operating Temp. संचालन तापमान। Range सीमा: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| मुख्य सामग्री: | SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO | आवेदन पत्र: | विद्युत उपकरण |
| प्रदायक प्रकार: | मूल निर्माता, ओडीएम | टाइप: | Y1 सुरक्षा संधारित्र |
| प्रमुखता देना: | Y1 सुरक्षा संधारित्र 100K,Y1 सुरक्षा संधारित्र ODM,100K संधारित्र |
||

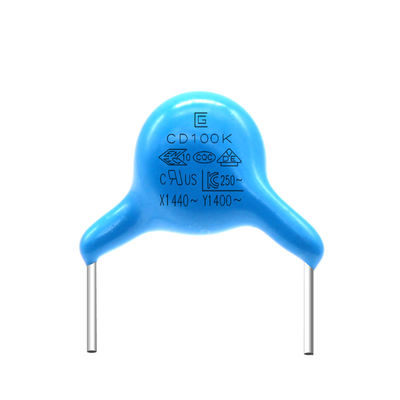

100K 400VAC Y1 सुरक्षा संधारित्र छोटे आकार का लौ-प्रतिरोधी एपॉक्सी राल पैकेज
Y1 सुरक्षा संधारित्र .pdf
Y1 कैपेसिटर आमतौर पर जोड़े में पावर लाइन और ग्राउंड (LE, NE) के दो तारों से जुड़े कैपेसिटर होते हैं।लीकेज करंट की सीमा के आधार पर, Y कैपेसिटर का मान बहुत बड़ा नहीं होना चाहिए।आम तौर पर, एक्स कैपेसिटर यूएफ स्तर होता है, और वाई कैपेसिटर एनएफ स्तर होता है।X कैपेसिटर डिफरेंशियल मोड इंटरफेरेंस को दबाता है, और Y1 कैपेसिटर कॉमन मोड इंटरफेरेंस को दबाता है।
विशेषताएं
स्थिर और सुरक्षित विकल्प
संविदा आकार
किफायती उत्पाद
सुरक्षा प्रमाणन का अनुपालन
उत्पाद वोल्टेज, सामग्री, आकार संदर्भ तालिका
| उत्पाद और आकार कोड | रेटेड एसी वोल्टेज | तापमान विशेषता | रेटेड समाई | समाई का सहिष्णुता | आकार (मिमी) | |||
| डी मैक्स | टी मैक्स | पी ± 0.8 | डी ± 0.05 | |||||
| Q065B□□100K□ | 400Vac |
(बी) |
10pF |
क |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(इ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
एम |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(एफ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
विशिष्टता और परीक्षण विधि
|
वस्तु |
विनिर्देश |
परीक्षण विधि और स्थिति |
|||||||||||||
|
भंडारण अस्थायी।श्रेणी |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
संचालन तापमान।श्रेणी |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
रूप है |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
अस्थायी।20 ± 2 ℃ |
|||||||||||||
|
अपव्यय कारक |
बी, ई: 2.5% मैक्स |
|
|||||||||||||
|
|
10,000एमए |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
बी:-10~+10% |
|
|||||||||||||
उत्पादन प्रक्रिया
